1 、 معايير تنفيذ المنتج
1. GB/T 5023-2008/IEC60227: 2007
الكابلات المعزولة PVC مع الجهد المقنن من 450/750V وتحت
نماذج المنتج الرئيسية: BV ، RV ، BVV ، RVV
2. JB/T 8734-2012
الكابلات والأسلاك المعزولة PVC والحبال المرنة مع الجهد المقنن من 450/750 فولت وأقل
نماذج المنتج الرئيسية: BV ، BLV ، BVR ، BVV ، BLVV ، BLVVB ، BVVB ، RVB ، RVS ، RVP ، RVVP
2. مثال نموذج المنتج:

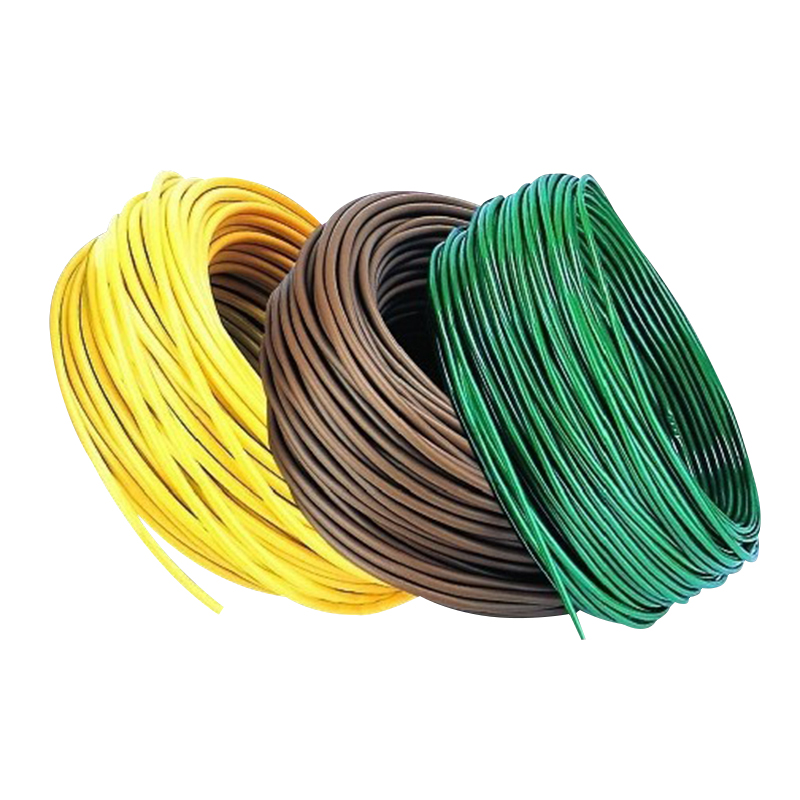

BV: الجهد المصنوع من 450/750V ، الغرض العام الموصل الصلب المفرد الكابل غير المحدد.
RV: الجهد المقنن 450/750V ، الغرض العام الموصل المرن المفرد الكابل المرن غير المحفوظ.
BVR: الجهد المقنن 450/750V ، كابل مرن CORPER CORPER PVC.
RVS: سلك مرن مع جهد مصنّف من 300/300V ، اتصال ملتوي معزول PVC Core Core.
ZR-BV: الجهد المصنوع من الجهد 450/750V ، الغرض العام موصل صلب واحد كابل مثبط له اللهب.
ZR-BVR: الجهد المقدر 450/750V ، كابل مرن النحاس CORPER PVC PVC مرن.
WDZ-BE: الجهد الجهد 450/750V ، كابل من النحاس البوليوليفين المعزول الخالي من الهالوجين منخفض الدخان.
WDZ-ber: الجهد المصنف 450/750V ، كبل مرن من بولي أوليفين النحاس الخالي من الهالوجين الخالي من الهالوجين.
NH-BV: الجهد الجهد 450/750V ، كابل CORPER CORPE PVC المعزول الحرائق المعزول.
NH-BVR: الجهد المصنف 450/750V ، كابل مرن معزول من النحاس PVC PVC
2 、 المتطلبات الفنية للمنتج
خصائص الاستخدام
1.1 الجهد المصنف:
U0/U هو 450/750V و 300/300V و 300/500V ؛
1.2 درجة حرارة العمل:
درجات حرارة العمل المسموح بها على المدى الطويل للكابلات والأسلاك هي 70 ℃ و 90 ℃.
1.3 درجة حرارة وضع:
يجب ألا تكون درجة حرارة وضع الكابلات والأسلاك أقل من 0 ℃ ، ويجب وضعها عمومًا من خلال الأنابيب ؛
1.4 دائرة نصف قطر الانحناء:
بالنسبة للكابلات ذات القطر الخارجي (D) ≤ 25mm ، فإن نصف قطر الانحناء المسموح به هو 4D ؛
إذا كان القطر الخارجي (د) للكابل هو 25 مم ، فإن نصف قطر الانحناء المسموح به هو 6D ؛
1.5 نطاق التطبيق:
هذا المنتج مناسب للأسلاك الداخلية للإضاءة المدنية والأجهزة المنزلية ، بالإضافة إلى الكابلات والأسلاك لأجهزة الطاقة والأجهزة اليومية والأدوات ومعدات الاتصالات مع الجهد AC 450/750V وأقل. الهيكل الأساسي الناعم مناسب للحالات التي تكون فيها المرونة مطلوبة للأسلاك الثابتة.
3 、 المتطلبات الهيكلية
2.1 الموصلات
2.1.1 المواد
يجب أن تكون موصلات النحاس عبارة عن أسلاك نحاسية ملدو ، ويمكن أن تكون الأسلاك الفردية في الموصل غير معلبة أو معلبة.
موصل الألومنيوم
