تأكد من أن جهد النظام لا يتجاوز تصنيف الكابل:
H07V-K: 450/750 فولت (U₀/U)، مناسب لمعظم دوائر التحكم والطاقة ذات الجهد المنخفض.
RV: عادةً 450/750 فولت أو 300/500 فولت حسب المعيار والشركة المصنعة.
بالنسبة للأنظمة ثلاثية الطور 400 فولت، فإن 450/750 فولت هو الاختيار القياسي. بالنسبة لدوائر التحكم ذات الجهد المنخفض، قد يكون 300/500 فولت كافيًا.
الفئة 5 (الخصلة الدقيقة): أعلى مرونة، والأفضل لتطبيقات الهاتف المحمول، والانحناءات الضيقة، والمعدات المعرضة للاهتزاز.
الفئة 2 (المجدولة): مرونة متوسطة، مناسبة للتركيبات الثابتة مع الانحناء العرضي.
الصلبة (الفئة 1): لا ينصح بها للتطبيقات التي تتطلب التنقل.
لتعزيز الحركة، حدد موصل الفئة 5 وفقًا للمواصفة IEC 60228.
حدد حجم الموصل بناءً على:
تيار الحمل المستمر
انخفاض الجهد المسموح به
درجة الحرارة المحيطة والتجمع
مقاومة ماس كهربائى
النطاق النموذجي: 0.5 مم² إلى 240 مم². بالنسبة للوحات التحكم، يعتبر 0.5-6 مم² أمرًا شائعًا. لتوصيلات الطاقة، قد تكون هناك حاجة إلى 10-240 مم².
العزل PVC: قياسي، بدرجة حرارة متواصلة تبلغ 70 درجة مئوية. مناسبة لمعظم التطبيقات الداخلية.
PVC المقاوم للحرارة: متوفر لدرجات حرارة أعلى إذا لزم الأمر.
PVC مثبطات اللهب: للتركيبات التي تتطلب IEC 60332-1 أو أداء الحريق الخاص بالمشروع.
تأكد من الحد الأقصى لدرجة حرارة الموصل والظروف المحيطة.
المواقع الجافة الداخلية: معيار PVC مناسب.
المناطق الرطبة أو الرطبة: تأكد من الملاءمة أو فكر في عزل بديل.
المناطق ذات درجات الحرارة المرتفعة: تحقق من تصنيف درجة الحرارة مقارنة بالحرارة المحيطة وحرارة المعدات.
أسلاك اللوحة والخزانة: يعمل السلك المرن على تبسيط عملية التوجيه وتقليل الضغط على الأجهزة الطرفية.
المعدات المتنقلة: حدد عددًا عاليًا من الخيوط ونصف قطر الانحناء المناسب.
التثبيت الثابت: عادة 4 × القطر الخارجي.
تركيب مرن/متنقل: عادة 6 × القطر الخارجي أو كما هو محدد من قبل الشركة المصنعة.
بالنسبة للثني المتكرر، اتبع الحد الأدنى الموصى به لنصف قطر الانحناء لتجنب إجهاد الموصل.
حدد الألوان للأرض الطورية والمحايدة والواقية:
المرحلة الثالثة: الأسود، البني، الرمادي، أو غيرها من الألوان.
محايد: أزرق.
الأرض الواقية: أخضر/أصفر.
أخرى: الأحمر والأبيض والبرتقالي وما إلى ذلك للتحكم أو أسلاك الإشارة.
تأكد من متطلبات اللون مقابل رموز الأسلاك المحلية.
H07V-K: إن 50525-2-31، إيك 60227، فد 0281.
عربة سكن متنقلة: GB/T 5023، JB/T 8734.
مثبطات اللهب: IEC 60332-1.
RoHS / REACH: تأكد من الامتثال إذا كان ذلك مطلوبًا لسوق الوجهة.
طلب تقارير الاختبار أو شهادات المطابقة حسب الحاجة.
اللفات: 100 م، 200 م، أو حسب الطلب.
الطبول: للمقاطع العرضية الأكبر أو الأطوال الطويلة.
أطوال القطع: مقطوعة مسبقًا بأطراف أو حلقات إذا لزم الأمر.
التأكد من التغليف لحماية العزل أثناء النقل والتخزين.
| وحدة | المعلمة | النطاق / الخيار النموذجي |
|---|---|---|
| معيار | — | إي إن 50525-2-31، آي إي سي 60227، جيجابايت/تي 5023 |
| يكتب | — | RV / H07V-K، سلك مرن أحادي النواة |
| الفولطية المقدرة U₀/U | V | 450/750 |
| Conductor | — | النحاس المرن، الفئة 5 وفقًا للمواصفة IEC 60228 |
| العزل | — | PVC |
| درجة حرارة الموصل | درجة مئوية | 70 (مستمر) |
| درجة الحرارة المحيطة | درجة مئوية | -15 إلى +70 (تثبيت ثابت) |
| نطاق المقطع العرضي | مم | 0.5 - 240 |
| القطر الخارجي | مم | يعتمد على المقطع العرضي |
| نصف قطر الانحناء (ثابت) | — | ≥ 4 × القطر الخارجي |
| نصف قطر الانحناء (مرن) | — | ≥ 6 × القطر الخارجي |
| مثبطات اللهب | — | اختياري، IEC 60332-1 |
| لون | — | الأسود والأزرق والبني والرمادي والأخضر / الأصفر والأحمر والأبيض والبرتقالي والعرف |
| التعبئة والتغليف | — | لفائف، طبل، طول القطع |
| طول | m | 100، 200، 500، 1000، مخصص |
| بنفايات / الوصول | — | متاح عند الطلب |
ملاحظة: تختلف المواصفات حسب الشركة المصنعة والمعيار. تأكد من الأبعاد الفعلية وتقييم درجة الحرارة والموافقات قبل الطلب.
الأسلاك الداخلية للمفاتيح الكهربائية ولوحة التحكم
لوحات التوزيع وصناديق العدادات
توصيلات المعدات الكهربائية والأجهزة
الأدوات المحمولة وأسلاك الطاقة المؤقتة
دوائر الإضاءة وأسلاك الإشارة
لوحات الأتمتة والأجهزة
صيانة وإصلاح الأسلاك حيث تكون المرونة مطلوبة

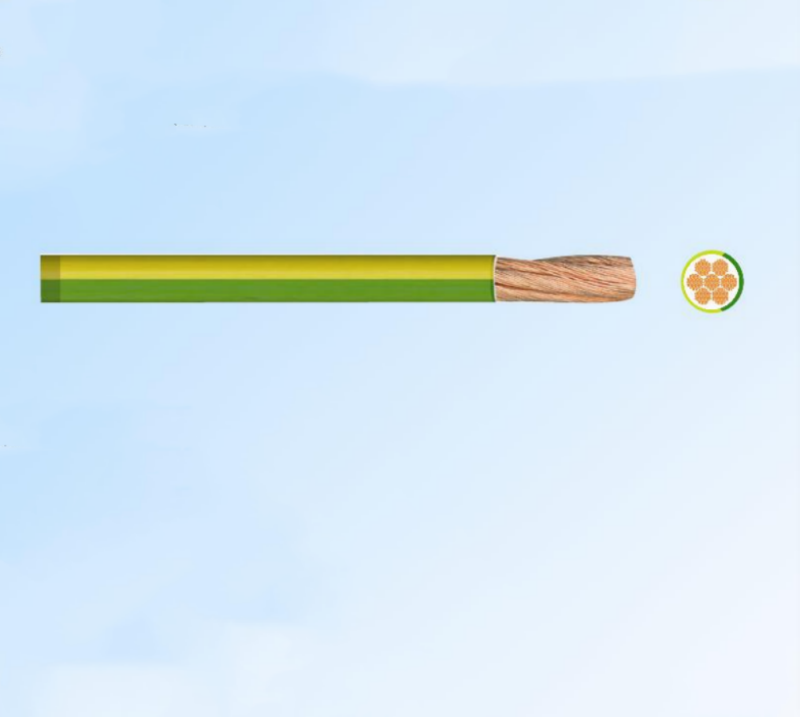

H07V-K
450/750V
الرمز: RV، H07V-K، NYAF
المعيار: TEC227.VDE0281 ، BS6004
البناء: المرن موصل النحاس
2-PVC العزل
التطبيق: للتثبيت المحمي في المعدات وتركيب الإضاءة.
أيضا للتثبيت في القناة ، على الجص وتحت
البيانات الفنية: الحد الأقصى لدرجة الحرارة 70 ℃
درجة حرارة ciruit قصيرة 160 ℃
الاسمي يعبر قسم | الرقم و dia.of الأسلاك | سمك العزل | يعني القطر العام | قائد العاصمة المقاومة في 20 ℃ | تقريبا. المجموع وزن | الأعلى. حمل curent السعة في 30 ℃ | ||
مم | رقم × مم | مم | دقيقة | الأعلى | س/كم | كجم/كم | الأنابيب أ | الهواء أ |
1.5 | 27 × 0.25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | 45 × 0.25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | 50 × 0.30 | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | 75 × 0.30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | 73 × 0.40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | 119 × 0.40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | 182 × 0.40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | 252 × 0.40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | 364 × 0.40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
