تأكد من أن جهد النظام لا يتجاوز تصنيف الكابل:
H07Z-U/R: 450/750 فولت (U₀/U)، مناسب لدوائر الطاقة والتحكم ذات الجهد المنخفض.
بالنسبة للأنظمة ثلاثية الطور 400 فولت، يكون 450/750 فولت قياسيًا. بالنسبة لدوائر التحكم ذات الجهد المنخفض، يوفر هذا التصنيف هامشًا كافيًا.
H07Z-U (صلب): مناسب للتركيبات الثابتة حيث لا يتعرض الكابل للحركة أو الانحناء المتكرر. أسهل في الإنهاء في بعض أنواع المحطات الطرفية.
H07Z-R (مجدول، مرن): أفضل للتوجيه عبر القنوات ذات الانحناءات، وللوصلات التي تتطلب بعض المرونة أثناء التثبيت. غير مخصص للثني المستمر؛ استخدم H07Z-K للحصول على مرونة أعلى.
حدد U للأسلاك الثابتة البسيطة؛ حدد R عندما يتطلب التثبيت عملية سحب وثني أسهل.
اختر حجم الموصل بناءً على:
تيار الحمل المستمر
انخفاض الجهد المسموح به
درجة الحرارة المحيطة والتجمع
مقاومة ماس كهربائى
النطاق النموذجي: 0.5 مم² إلى 240 مم². الأحجام الشائعة للألواح وأسلاك البناء: 1.5، 2.5، 4، 6، 10، 16، 25، 35 مم².
عزل لدن بالحرارة خالي من الهالوجين: درجة حرارة موصل مستمرة تبلغ 70 درجة مئوية.
دخان منخفض وهالوجين صفر: يفي بالمعايير IEC 60754 (غاز حمض الهالوجين) وIEC 61034 (كثافة الدخان) عند اختباره.
مثبطات اللهب: تتوافق مع المواصفة IEC 60332-1 لانتشار اللهب العمودي بكابل واحد.
تأكد من أن المنتج المحدد يلبي متطلبات الأداء المحددة للمشروع في مجال مكافحة الحرائق.
المباني العامة والمناطق ذات الإشغال العالي: مطلوبة حيث يجب تقليل انبعاث الغازات السامة والدخان إلى الحد الأدنى.
الأنفاق ومحطات مترو الأنفاق والأماكن المغلقة: انبعاث دخان منخفض يساعد على الإخلاء ومكافحة الحرائق.
المستشفيات والمدارس ومراكز البيانات: حماية المعدات الحساسة والأشخاص من الغازات المسببة للتآكل.
المواقع الخارجية أو الرطبة: H07Z-U/R مخصص بشكل أساسي للتركيبات الثابتة الداخلية. بالنسبة للمناطق الخارجية أو الرطبة، تأكد من الملاءمة أو فكر في عزل بديل.
المناطق ذات درجة الحرارة المرتفعة: تحقق من درجة الحرارة المحيطة مقابل حد الموصل البالغ 70 درجة مئوية.
التثبيت الثابت: عادة 4 × القطر الخارجي للكابل غير المدرع.
أثناء التثبيت: تجنب الانحناءات الحادة التي قد تؤدي إلى تلف العزل.
حدد الألوان للأرض الطورية والمحايدة والواقية:
المرحلة: الأسود، البني، الرمادي.
محايد: أزرق.
الأرض الواقية: أخضر/أصفر.
أخرى: الأحمر والأبيض والبرتقالي للتحكم أو أسلاك الإشارة.
تأكد من قوانين الأسلاك المحلية ومواصفات المشروع.
H07Z-U/R: EN 50525-3-31، IEC 60227 (حيثما ينطبق ذلك)، VDE 0281-9.
خالي من الهالوجين: IEC 60754-1/2.
كثافة الدخان: IEC 61034-1/2.
مثبطات اللهب: IEC 60332-1.
RoHS / REACH: تأكيد الامتثال إذا لزم الأمر.
طلب تقارير الاختبار أو شهادات المطابقة حسب الحاجة.
اللفات: 100 م، 200 م، أو حسب الطلب.
الطبول: للمقاطع العرضية الأكبر أو الأطوال الطويلة.
أطوال القطع: مقطوعة مسبقًا بحلقات أو أطراف إذا لزم الأمر.
التأكد من التغليف لحماية العزل أثناء النقل والتخزين.
| وحدة | المعلمة | النطاق / الخيار النموذجي |
|---|---|---|
| معيار | — | إن 50525-3-31، فد 0281-9 |
| يكتب | — | H07Z-U (صلب) / H07Z-R (مجدول)، أحادي النواة |
| الفولطية المقدرة U₀/U | V | 450/750 |
| Conductor | — | النحاس العادي، الفئة 1 (الصلبة) أو الفئة 2 (المجدولة) |
| العزل | — | بلاستيك حراري خالي من الهالوجين |
| درجة حرارة الموصل | درجة مئوية | 70 (مستمر) |
| درجة الحرارة المحيطة | درجة مئوية | -15 إلى +70 (تثبيت ثابت) |
| نطاق المقطع العرضي | مم | 0.5 - 240 |
| القطر الخارجي | مم | يعتمد على المقطع العرضي |
| نصف قطر الانحناء (ثابت) | — | ≥ 4 × القطر الخارجي |
| محتوى الهالوجين | — | صفر هالوجين وفقًا للمواصفة IEC 60754 |
| كثافة الدخان | — | دخان منخفض وفقًا للمواصفة IEC 61034 |
| مثبطات اللهب | — | IEC 60332-1 |
| لون | — | الأسود والأزرق والبني والرمادي والأخضر / الأصفر والأحمر والأبيض والبرتقالي والعرف |
| التعبئة والتغليف | — | لفائف، طبل، طول القطع |
| طول | m | 100، 200، 500، 1000، مخصص |
| بنفايات / الوصول | — | متاح عند الطلب |
ملاحظة: تختلف المواصفات حسب الشركة المصنعة والمعيار. تأكد من الأبعاد الفعلية وتقييم درجة الحرارة والموافقات قبل الطلب.
المباني العامة: المطارات ومحطات السكك الحديدية ومراكز التسوق
الأنفاق والممرات تحت الأرض ومواقف السيارات المغلقة
المستشفيات والمدارس وغيرها من المرافق ذات الإشغال العالي
مراكز البيانات وغرف الاتصالات
لوحات التحكم ولوحات التوزيع التي تتطلب دخانًا منخفضًا
- دوائر إنارة الطوارئ وإنذار الحريق
الأسلاك الثابتة في المناطق التي يتم فيها تحديد كابل خالي من الهالوجين

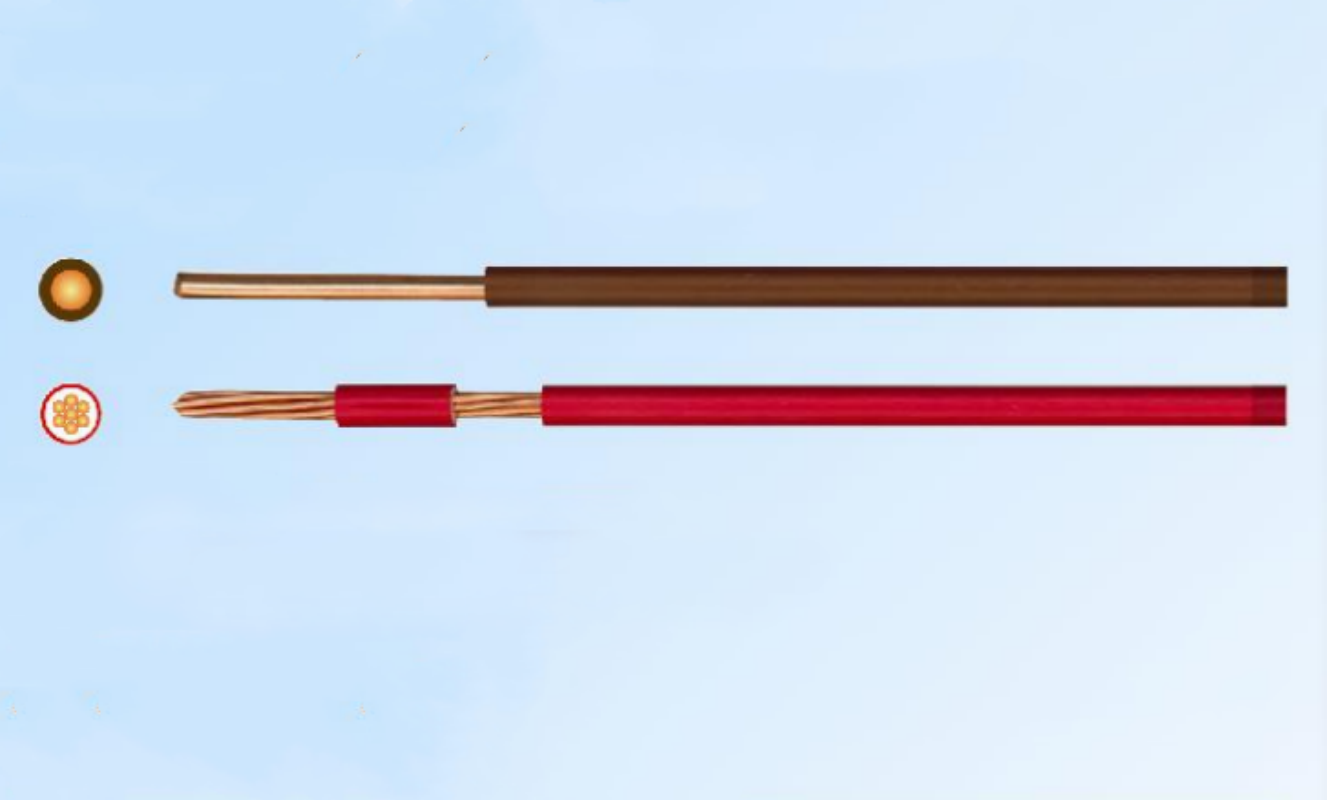

H07Z-U/R.
450/750V
الكود: H07Z-U/R
المعيار: Cenelec HD 22.9.BS 7211
البناء: موصل النحاس الصلب أو المتساقط
2 من LSFOH Thermosetting العزل
التطبيق: الأماكن التي يوجد فيها خطر حريق وأماكن مزدحمة مثل مراكز التسوق ومراكز الأعمال والفنادق ،
المدارس ، الأنفاق ، إلخ.
البيانات الفنية: الحد الأقصى لدرجة الحرارة 70 ℃
الاسمي يعبر قسم | العدد و ديا. من الأسلاك | سماكة من العزل | متوسط القطر العام | تقريبا وزن إجمالي | قائد DC مقاومة في 20 ℃ | ماس. حاضِر حمل السعة في 30 ℃ |
مم | رقم × مم | مم | مم | كجم/كم | Ω/كم | الهواء أ |
H⁰7Z-U | ||||||
1.5 | 1.35 | 0.7 | 2.8 | 20.0 | 12.1 | 25 |
2.5 | 1.73 | 0.8 | 3.4 | 31.2 | 7.41 | 34 |
4 | 2.19 | 0.8 | 3.8 | 45.1 | 4.61 | 45 |
6 | 2.68 | 0.8 | 4.3 | 63.8 | 3.08 | 57 |
H⁰7Z-R | ||||||
1.5 | 7 × 0.51 | 0.7 | 3.0 | 21.5 | 12.1 | 25 |
2.5 | 7 × 0.66 | 0.8 | 3.6 | 32.9 | 7.41 | 34 |
4 | 7 × 0.83 | 0.8 | 4.1 | 47.7 | 4.61 | 45 |
6 | 7 × 1.02 | 0.8 | 4.7 | 67.8 | 3.08 | 57 |
10 | 7 × 1.34 | 1.0 | 5.9 | 109.2 | 1.83 | 75 |
16 | 7 × 1.70 | 1.0 | 7.0 | 167.6 | 1.15 | 100 |
25 | 7 × 2.20 | 1.2 | 8.4 | 262.3 | 0.727 | 130 |
35 | 7 × 2.55 | 1.2 | 9.4 | 348.1 | 0.524 | 160 |
50 | 7 × 3.00 | 1.4 | 10.9 | 471.6 | 0.387 | 200 |
