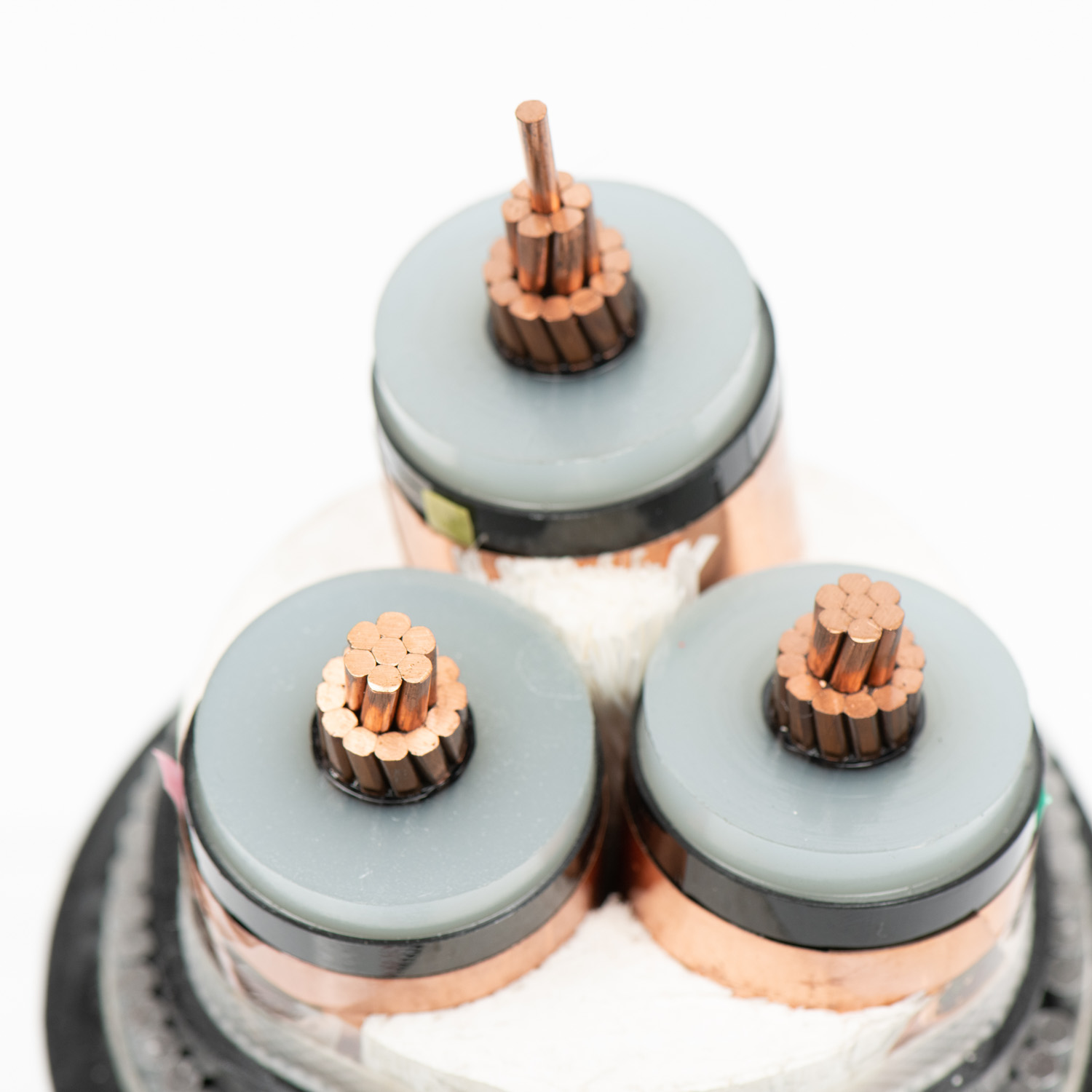

سعة عالية 3.6/6KV كابل الطاقة الأساسي أحادي مع موصل النحاس وعزل XLPE للتطبيقات العلوية

5 0 مراجعات

تم تصميم كابلات الطاقة المتوسطة الجهد (MV) لنقل الطاقة الكهربائية بكفاءة عند مستويات الجهد عادة ما بين 1 كيلو فولت إلى 36 كيلو فولت ، والتي تعمل كمكونات مهمة في شبكات التوزيع الصناعية والتجارية والمرافق. توازن هذه الكابلات المتانة والسلامة والأداء ، وضمان نقل الطاقة الموثوق في البيئات الصعبة مثل المنشآت تحت الأرض ، والأنظمة العلوية ، والمحطات الفرعية.

الكمية:
منطقة المقطع العرضي:	25-630
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
yjv yjlv
رمز المنتج:
8544601290

وصف المنتج

P roduct d uscription

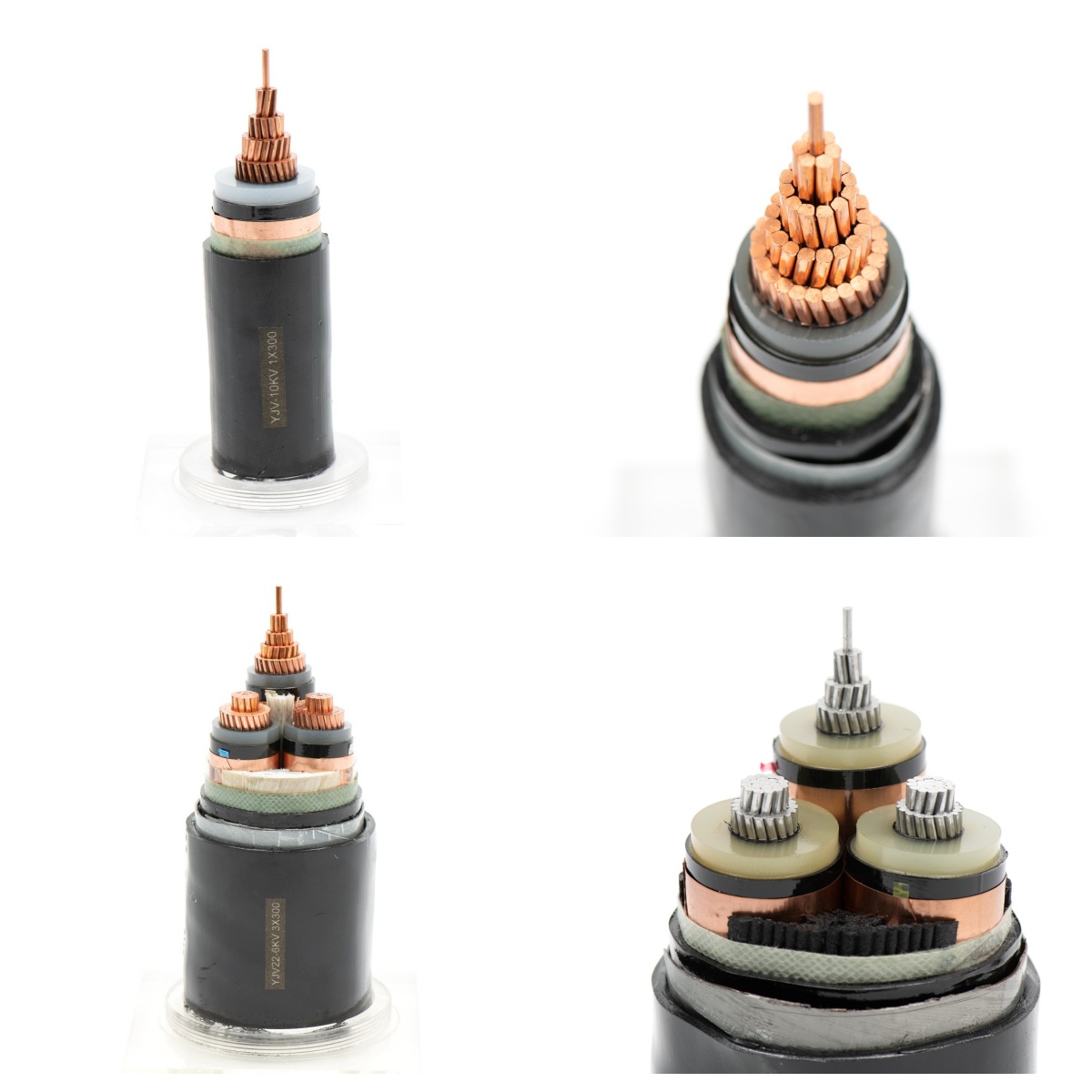

كابل الطاقة

التطبيقات

- شبكات توزيع الطاقة: المحطات الفرعية ، المحولات ، والمفاتيح.

- النباتات الصناعية: التعدين ، النفط والغاز ، ومرافق التصنيع.

- الطاقة المتجددة: مزارع الرياح ، والحدائق الشمسية ، ومحطات الطاقة الكهرومائية.

-البنية الفرعية: أنظمة المترو تحت الأرض ، والمطارات ، والمستشفيات. ~!phoenix_varIMG5!~

سمات

- كفاءة عالية: خسائر عازلة منخفضة لخفض نفايات الطاقة.

- المتانة: مقاومة للرطوبة ، والمواد الكيميائية ، والإشعاع الأشعة فوق البنفسجية ، والتآكل.

-السلامة: مواد مترجمة للهب وذات الدخان المنخفضة للمساحات المحصورة.

- المرونة: خيارات مدرعة/غير مدرحة لاحتياجات التثبيت المتنوعة.

- عمر طويل:> 30 عامًا في ظل ظروف التشغيل القياسية.

المعايير

تتوافق كابلات الطاقة MV مع المعايير المعترف بها عالميًا لضمان السلامة والتوافق:

- اللجنة الدولية للتكنولوجيا الكهربائية (IEC): IEC 60502 ، IEC 60228

- معهد مهندسي الكهرباء والإلكترونيات (IEEE): IEEE 386 ، IEEE 575

- رابطة شركات إديسون المضيئة (AEIC): AEIC CS8

- الرابطة الوطنية لمصنعي الكهرباء (NEMA): NEMA WC 74

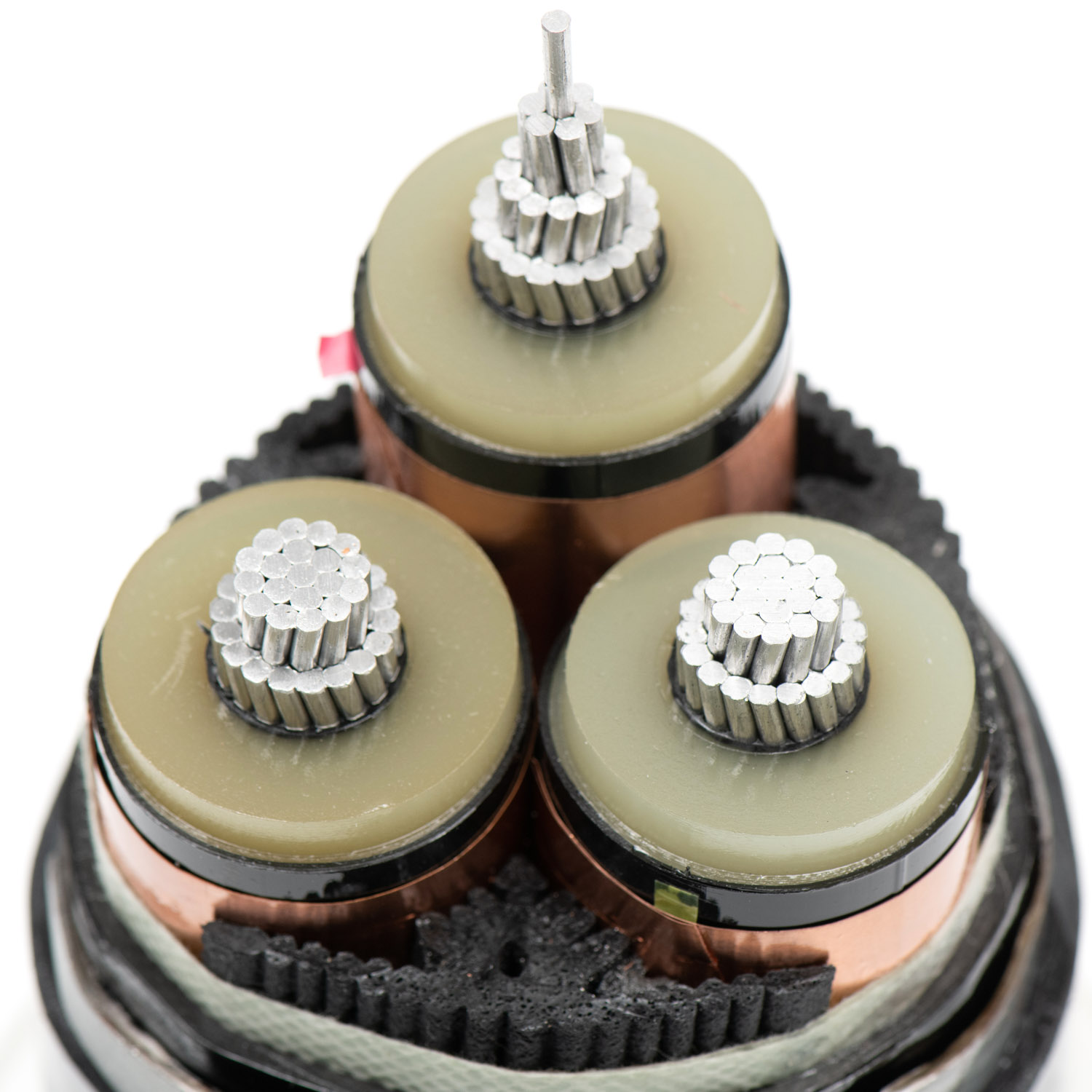

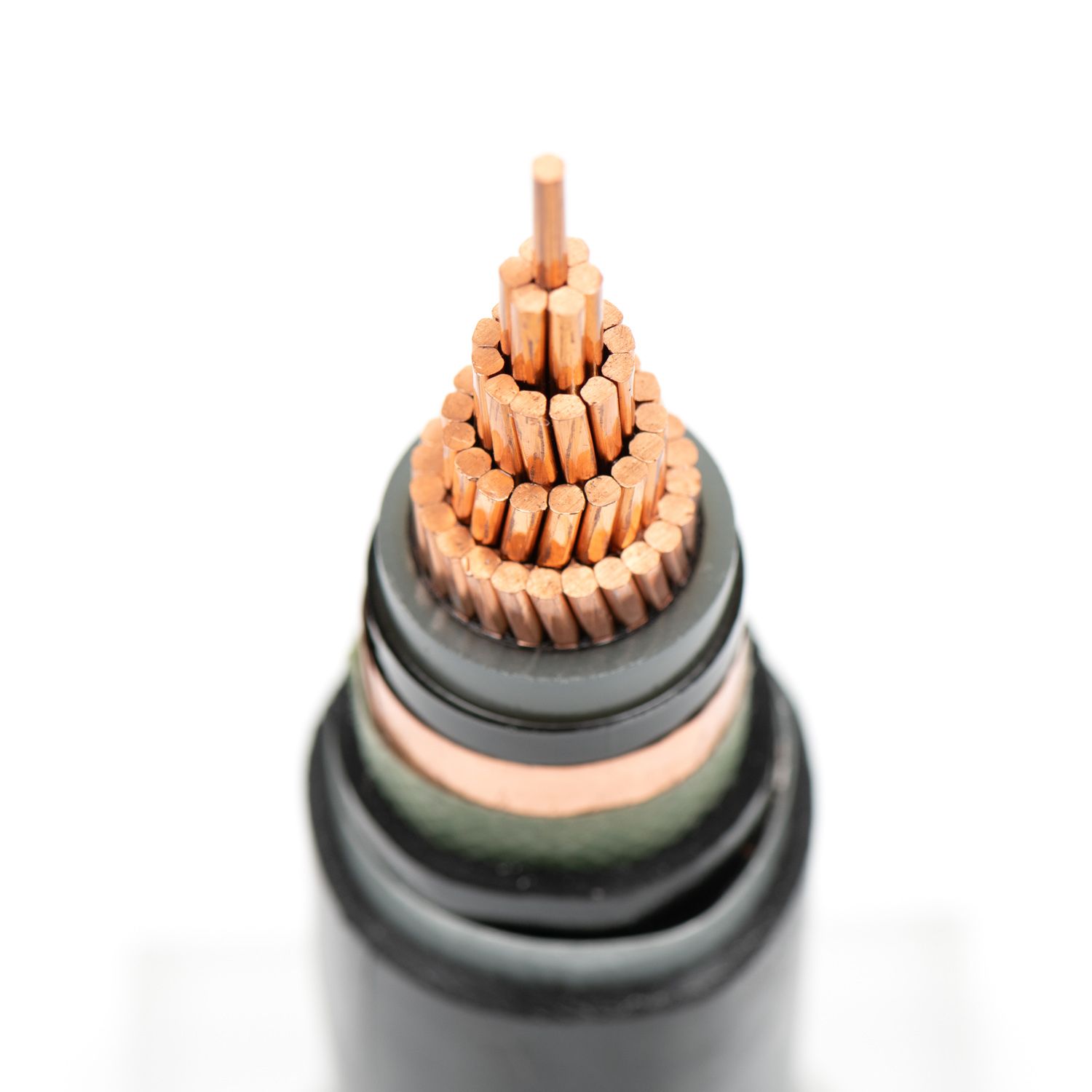

بناء

تتميز كابلات MV بتصميم قوي للطبقة للأداء الأمثل:

1. الموصل: نحاس أو الألومنيوم عالي النقاء (تقطعت بهم السبل/الصلبة) لكل IEC 60228.

2. شاشة الموصل: طبقة شبه موصلة لتقليل الإجهاد المجال الكهربائي.

3. العزل: البولي إيثيلين متشابك (XLPE) أو مطاط البروبيلين الإيثيلين (EPR) للاستقرار الحراري.

4. شاشة العزل: طبقة شبه موصلة لضمان توزيع الجهد الموحد.

5. الدرع المعدني: الأسلاك النحاسية/الشريط أو درع الألومنيوم للأساس وحماية الأعطال.

6. غمد الخارجي: PVC ، LSZH (منخفض الدخان الصفر الهالوجين) ، أو HDPE لحماية الميكانيكية والبيئية.

المعلمات الرئيسية

- تصنيف الجهد: 1 كيلو فولت إلى 36 كيلو فولت (U ₀/U: 0.6/1 كيلو فولت إلى 26/36 كيلو فولت).

- نطاق درجة الحرارة:

-العملية العادية: -40 درجة مئوية إلى +90 درجة مئوية (XLPE) ، -50 درجة مئوية إلى +105 درجة مئوية (EPR).

- دائرة قصيرة: تصل إلى +250 درجة مئوية (XLPE) ، +250 درجة مئوية (EPR).

- سعة الحمل الحالية: تختلف مع حجم الموصل (على سبيل المثال ، 240 مم مربع إلى 1000 مم مربع).

- نصف قطر الانحناء: 12-20 × قطر الكابل (يعتمد على البناء).

البيانات الفنية

ملكية	مواصفة
مقاومة العزل	> 1000 mΩ · كم في 20 درجة مئوية
القوة العازلة	3.5-30 كيلو فولت/مم (اعتمادا على درجة الجهد)
مقاومة الحريق	IEC 60332 (مثبطات اللهب) ، IEC 61034 (دخان منخفض)
سحق المقاومة	> 10 كيلو نيوتن/م (تم اختباره لكل IEC 60229)

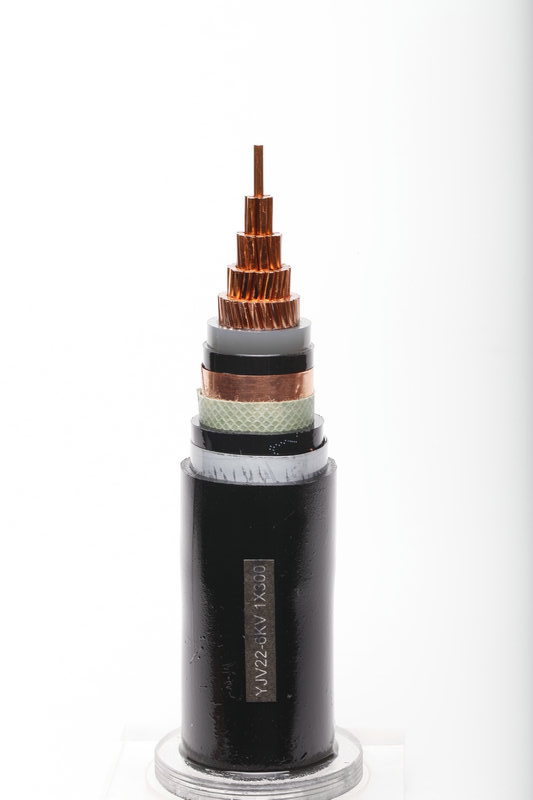

3.6/6 (7.2) كيلو فولت ، XLPE معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1،250	660	500
120	2.5	1.8	27	1500	760	500
150	2.5	1.8	28	1790	860	500
185	2.5	1.9	30	2150	1000	500
240	2.6	1.9	33	2770	1،250	500
300	2.8	2.0	35	3400	1500	500
400	3.0	2.1	39	4،280	1.850	500
500	3.2	2.2	43	5400	2،280	500
630	3.2	2.4	47	6830	2800	500
800	3.2	2.5	51	8،570	3400	400
1000	3.2	2.6	56	10،590	4،110	300

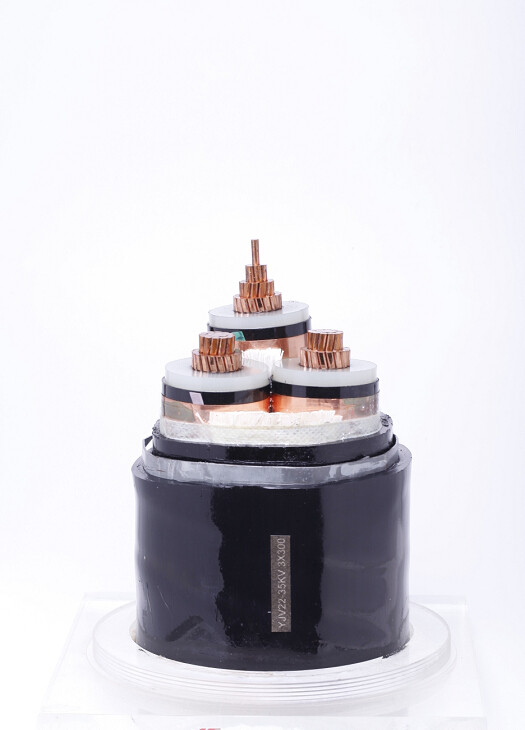

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	كجم/كم		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1،190	890	500
25	2.5	2.1	38	1560	1،080	500
35	2.5	2.2	40	1930	1،270	500
50	2.5	2.3	43	2،370	1480	500
70	2.5	2.4	47	3،110	1820	500
95	2.5	2.5	51	4000	2200	500
120	2.5	2.6	54	4،820	2550	500
150	2.5	2.7	58	5،770	2،970	500
185	2.5	2.8	61	6،960	3460	500
240	2.6	3.0	68	8،940	4340	400
300	2.8	3.2	73	10،980	5،190	300
400	3.0	3.5	81	13،820	6440	250
500	3.2	3.7	90	17،390	7،910	200

3.6/6 (7.2) كيلو فولت ، سلك عزل معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/AWA/PVC عن طريق الفم/XLPE/AWA/PVC

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1100	810	500
70	2.5	1.2	1.6	1.8	29	1،350	930	500
95	2.5	1.2	1.6	1.9	31	1،670	1،080	500
120	2.5	1.2	1.6	1.9	32	1950	1200	500
150	2.5	1.2	1.6	2.0	34	2،270	1،350	500
185	2.5	1.2	2.0	2.1	37	2770	1620	500
240	2.6	1.2	2.0	2.2	40	3440	1930	500
300	2.8	1.2	2.0	2.2	42	4،120	2،210	500
400	3.0	1.3	2.5	2.4	47	5،250	2،820	500
500	3.2	1.3	2.5	2.5	51	6450	3،340	500
630	3.2	1.4	2.5	2.6	55	7،990	3،950	400

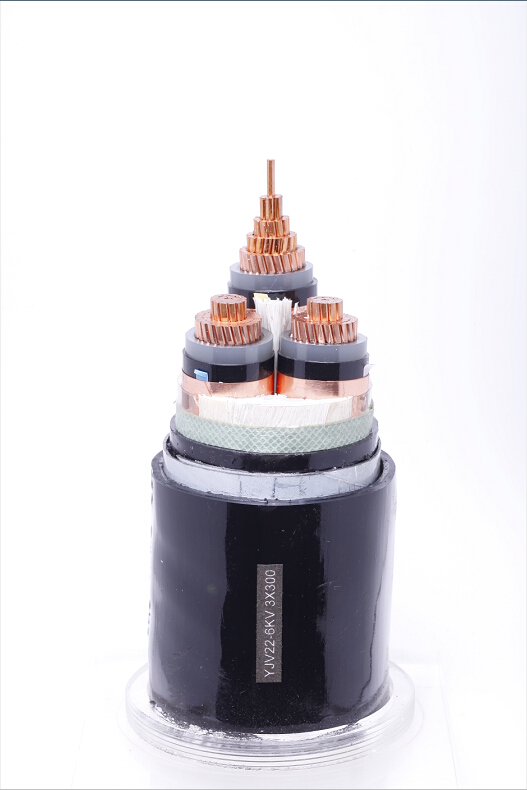

ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	2.0	2.1	40	2،310	2120	500
16	2.5	1.2	2.0	2.2	42	2600	2،290	500
25	2.5	1.2	2.0	2.3	45	3،080	2600	500
35	2.5	1.3	2.5	2.4	48	3،950	3،280	500
50	2.5	1.3	2.5	2.5	54	4530	3630	500
70	2.5	1.4	2.5	2.6	55	5،510	4،210	500
95	2.5	1.5	2.5	2.8	59	6660	4،860	500
120	2.5	1.5	2.5	2.9	63	7630	5،360	400
150	2.5	1.6	2.5	3.0	66	8800	6000	400
185	2.5	1.7	3.15	3.2	72	11500	6،670	300
240	2.6	1.8	3.15	3.4	78	13،480	8،870	250
300	2.8	1.9	3.15	3.6	84	15،920	10،130	200
400	3.0	2.0	4.0	3.9	94	21300	12،590	200
500	3.2	2.1	4.0	4.1	103	25090	15،610	200

3.6/6 (7.2) كيلو فولت ، XLPE شريط معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1000	700	500
70	2.5	1.2	0.5	1.8	28	1،240	820	500
95	2.5	1.2	0.5	1.8	30	1540	950	500
120	2.5	1.2	0.5	1.8	31	1820	1،080	500
150	2.5	1.2	0.5	1.9	33	2120	1200	500
185	2.5	1.2	0.5	1.9	35	2520	1،370	500
240	2.6	1.2	0.5	2.0	37	3،180	1،670	500
300	2.8	1.2	0.5	2.1	40	3،850	1950	500
400	3.0	1.3	0.5	2.3	44	4800	2،370	500
500	3.2	1.3	0.5	2.4	48	5،960	2،840	500
630	3.2	1.4	0.5	2.5	52	7،450	3،410	600

ثلاثة نواة ، CU/XLPE/STA/PVCOR AL/XLPE/STA/PVC (الجدول 24)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.2	2.0	37	1330	1،140	500
16	2.5	1.2	0.5	2.1	40	1،580	1،580	500
25	2.5	1.2	0.5	2.2	42	2،310	1،880	500
35	2.5	1.3	0.5	2.3	45	2760	2090	500
50	2.5	1.3	0.5	2.4	48	3،260	2،360	500
70	2.5	1.4	0.5	2.5	52	4،100	2،810	500
95	2.5	1.5	0.5	2.7	56	5،110	3،310	500
120	2.5	1.5	0.5	2.8	60	5،010	3،750	400
150	2.5	1.6	0.5	2.9	63	7،050	4،250	400
185	2.5	1.7	0.5	3.0	67	9،320	4،820	400
240	2.6	1.8	0.5	3.2	73	10530	5،920	300
300	2.8	1.9	0.5	3.4	79	12،730	6،940	300
400	3.0	2.0	0.8	3.7	89	16،620	9،240	200
500	3.2	2.1	0.8	4.0	98	20550	11،070	200
