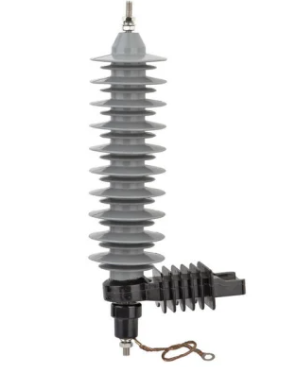

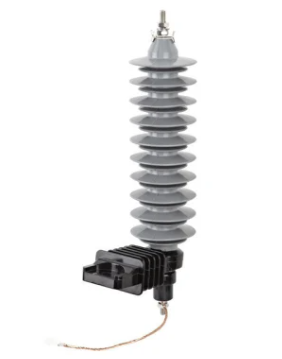

زيادة صناديق لخط النقل 12 كيلو فولت الموازي

5 0 مراجعات

سلسلة زيادة arrester

1. التقييمات: 0.22 ~ 500kV (البورسلين) ، 0.22 ~ 220kV (مركب)

2. التطبيق: لحماية نظام نقل الطاقة والتوزيع من الجهد الزائد.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

ملخص

يعد Arrester Arrester جهازًا وقائيًا عالي الأداء مصمم لحماية الأنظمة الكهربائية والإلكترونية من ارتفاع الجهد العابر الناجم عن ضربات البرق أو عمليات التبديل أو أخطاء الشبكة. مناسبة للبيئات المتنوعة - من شبكات الطاقة إلى منشآت الطاقة المتجددة - يجمع هذا التصميم بين المتانة والامتثال مع المعايير الدولية وسهولة التثبيت من أجل الحماية الشاملة.

سيناريوهات التطبيق

1. أنظمة الطاقة

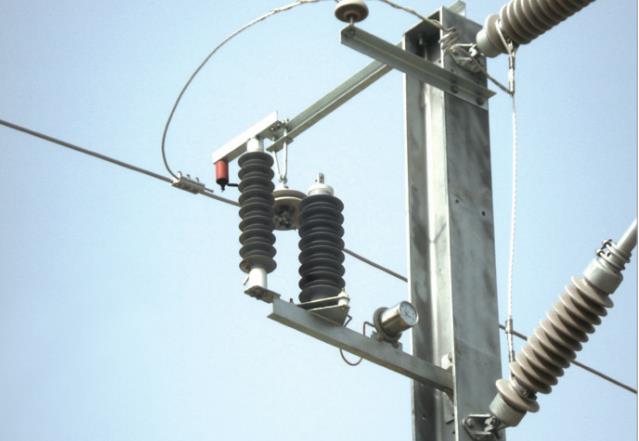

يحمي المحولات والمفاتيح والمحطات الفرعية من ضربات البرق.

2. طاقة قابلة للتنفيذ

حماية العزفات الشمسية ووحدات تحكم التوربينات الرياح.

3.TeleCommunications

محطات قاعدة الدروع ومراكز البيانات من مسامير الجهد.

4. المعدات الصناعية

يضمن الموثوقية للمحركات وأنظمة الأتمتة.

حالة العمل

1. درجة حرارة الهواء المحيط: -40 درجة مئوية ~+40 درجة مئوية ؛

2. الارتفاع: <= 2000m ؛

3. التردد: 48Hz ~ 62Hz ؛

4. يجب ألا يتجاوز جهد تردد الطاقة المطبقة بين أطراف توقيف الطفرة الجهد التشغيلي المستمر من ARRERTER.

5. شدة الزلزال أقل من 8 درجة.

6. ماكس. سرعة الرياح 35M/ثانية

المعلمة الفنية

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS)	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

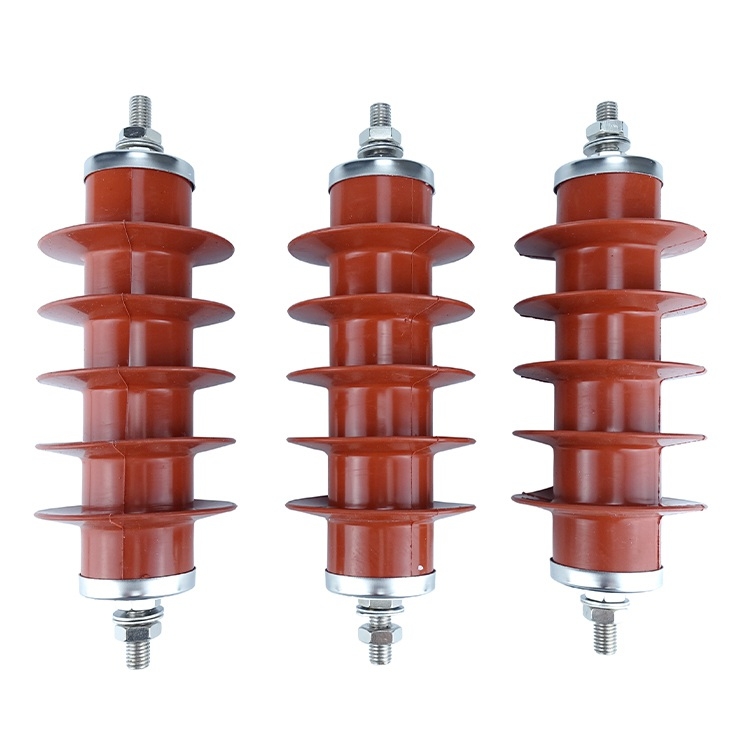

2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS)	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS)	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS)	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS)	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS)	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
