خطوط LV-ABC الداعمة الذاتية 0.6/1KV

5 0 مراجعات
توافر الحالة:
الكمية:
رسالتك سلة الاستفسارات

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

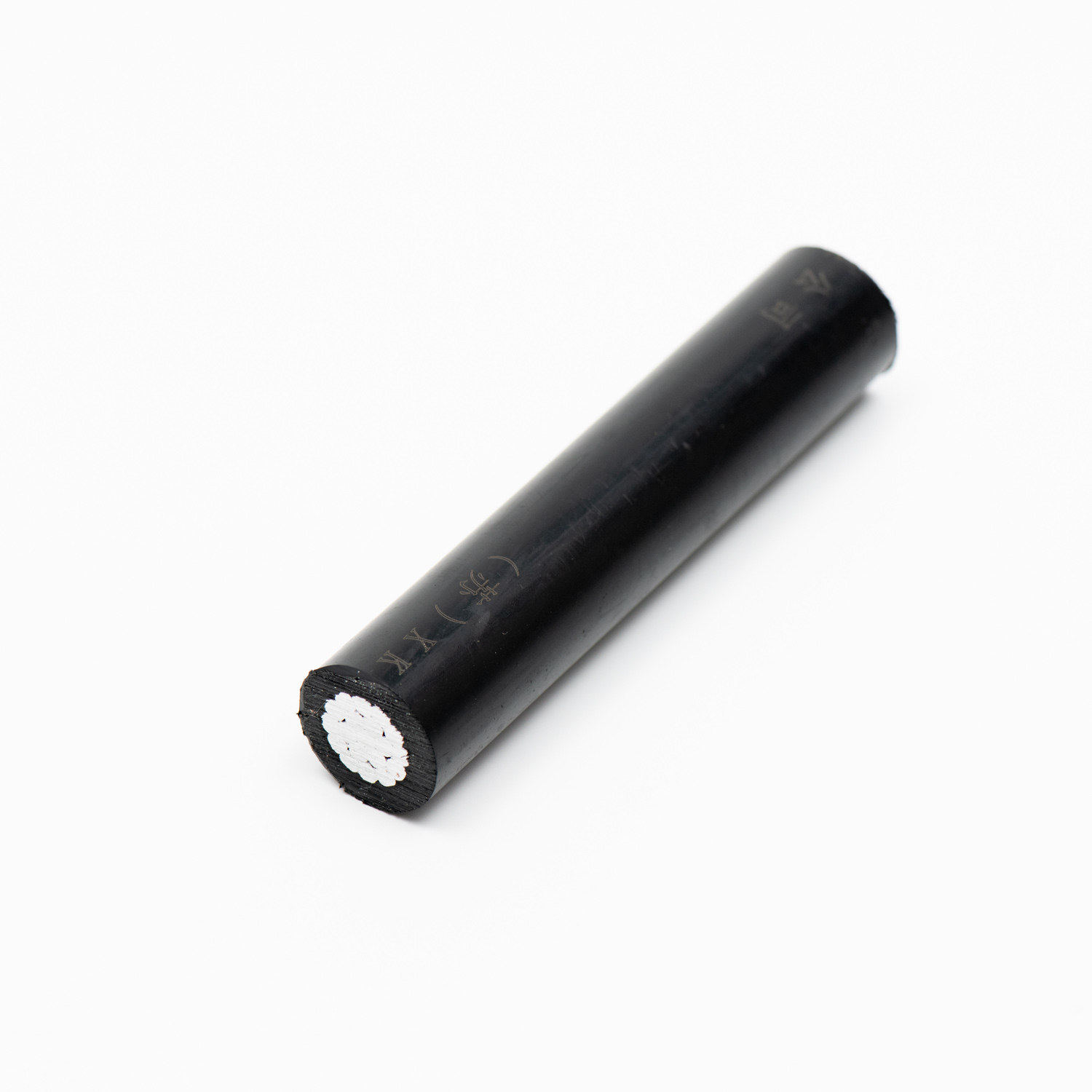

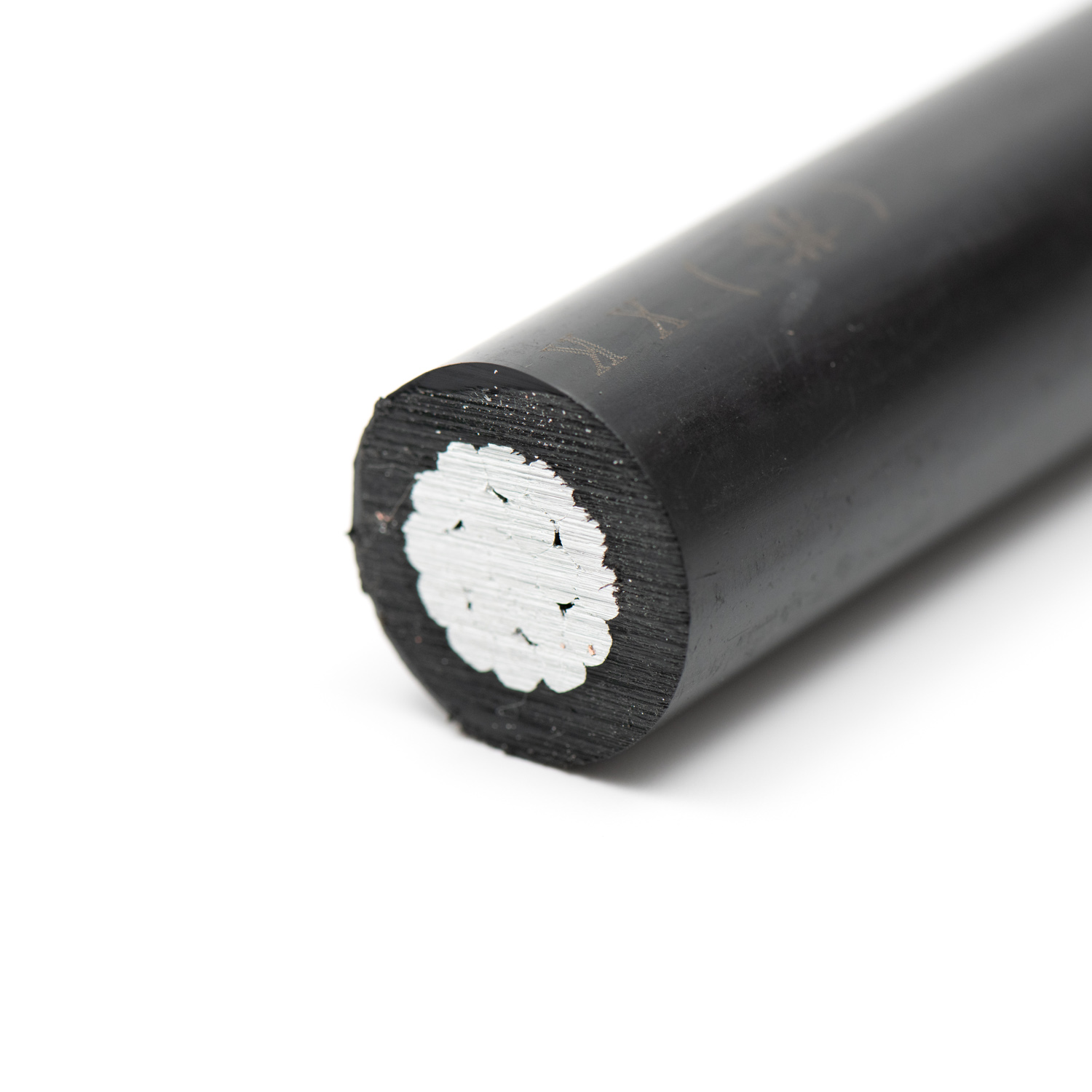

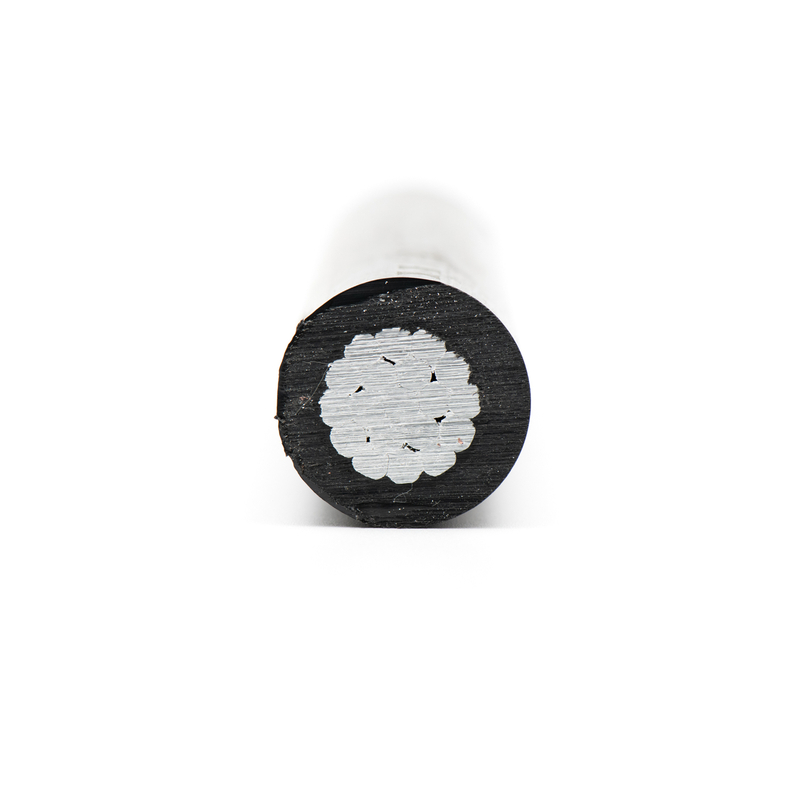

كابل هوائي ABC 0.6/1kV - NFA2X، AsXS(n)، 1-AES (متوافق مع HD 626)

الكود والمعايير

وصف المعلمة
شفرة ABC 0.6/1kV، NFA2X، AsXS(n)، 1-AES
سانداردز HD 626 S1: 1996 الجزء 4 القسم F، PL WT92/K396، CSN 34761-4F

بناء

خاصية مفتاح مادة المكون
موصلات الطور الألومنيوم مع عزل XLPE موصلية عالية، وخفيفة الوزن، ومقاومة للأشعة فوق البنفسجية
رسول محايد الألومنيوم مع عزل XLPE محايد متكامل للدعم الميكانيكي والتأريض

طلب

تستخدم الموصلات الجوية المجمعة (ABC) من أجل:

  • شبكات روافد مباني الطاقة

  • الشبكات الداخلية لمباني الطاقة

تثبيت

⚠️ هام: لا يجوز دفن هذه الكابلات حتى في القنوات.

✅ طريقة التثبيت: التثبيت العلوي (الهوائي) فقط


الميزات الرئيسية

وصف الميزة
الجهد المقنن 0.6/1 كيلو فولت
العزل XLPE - مقاوم للأشعة فوق البنفسجية، ومقاوم للطقس
مواد موصل الألومنيوم (المرحلة والمحايدة)
تصميم المجمعة مدمج، موفر للمساحة، سهل التركيب
متوافق مع HD 626 يفي بالمعايير الأوروبية للكابلات الهوائية المجمعة
طلب توزيع الطاقة الهوائية للمباني والشبكات الداخلية

المواصفات الفنية (نموذجية)

قيمة المعلمة
الجهد المقنن 0.6/1 كيلو فولت
مواد موصل الألومنيوم
مادة العزل XLPE (البولي إيثيلين المتقاطع)
عدد النوى وفقًا لتكوين AsXS(n).
معيار HD 626 S1:1996
تثبيت النفقات العامة فقط (لا يوجد دفن مباشر، لا يوجد دفن بالقناة)

التطبيقات

تطبيق القطاع
مباني الطاقة شبكات الروافد، توزيع الطاقة الداخلية
المرافق الصناعية التوريدات العامة للمباني والمعدات
المجمعات التجارية توزيع الطاقة الجوية



أبعاد موصلات الطور ​


المقطع العرضي

Conductor

قطر

سمك

العزل

القطر الأساسي

قدرة الاستيعاب الحالية

كسر

حمولة

(مم²)

دقيقة.

الأعلى.

نوم.

دقيقة.

دقيقة

(أ*)

(KN)

(مم)

(مم)

(مم)

(مم)

(مم)

16

4.6

5.1

1.2

1.00

7.8

2.60

25

5.6

6.5

1.3

1.07

10.1

107

4.17

35

6.6

7.5

1.3

1.07

11.0

132

5.78

50

7.7

8.6

1.5

1.25

12.5

165

8.45

70

9.3

10.2

1.5

1.25

14.0

205

11.32

95

11.0

12.0

1.7

1.50

16.1

15.30

120

12.5

13.5

1.8

1.60

17.6

20.00

150

13.9

15.0

1.8

1.60

18.8

25.00

* محددة لدرجة الحرارة المحيطة من 35 درجة ℃ و max.conductor درجة حرارة 80 درجة ℃.

أبعاد الرسول المحايد توصيل TORS​


عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة

+مقطع عرضي محايد

(مم²)

قطر الحزمة

تقريبا.

(مم)

2 × 16

15

2 × 25

18

2 × 35

20

4 × 16

18

4 × 25

22

4 × 35

25

4 × 50

28

4 × 70

32

4 × 70+1 × 35

36

4 × 70+2 × 35

40

4 × 95

37

4 × 120

40

4 × 120+2 × 35

43

4 × 150

44





* محددة لدرجة الحرارة المحيطة من 35 درجة ℃ و max.conductor درجة حرارة 80 درجة ℃.

أبعاد موصلات الرسول المحايدة

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة

+مقطع عرضي محايد

(مم²)

قطر الحزمة

تقريبا.

(مم)

2 × 16

15

2 × 25

18

2 × 35

20

4 × 16

18

4 × 25

22

4 × 35

25

4 × 50

28

4 × 70

32

4 × 70+1 × 35

36

4 × 70+2 × 35

40

4 × 95

37

4 × 120

40

4 × 120+2 × 35

43

4 × 150

44


الكود: ABC 0.6/1KV.

المعايير: HD 626  S1: 1996  Part5-Section D ، Amka (SFS     2200).

البناء:  موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد: موصلات الألومنيوم.

التطبيق : يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور ​

المقطع العرضي

Conductor

قطر

سمك العزل

القطر الأساسي

قدرة الاستيعاب الحالية

كسر

حمولة

(مم²)

دقيقة.

تسامح

نوم.

دقيقة.

دقيقة.

الأعلى.

(أ*)

(KN)

(مم)

(مم)

(مم)

(مم)

(مم)

16

4.4

± 0.05

1.4

7.1

7.3

70

25

5.9

± 0.02

1.4

8.3

9.1

95

35

6.9

± 0.02

1.6

9.7

10.5

115

50

8.1

± 0.25

1.6

10.8

11.8

140

70

9.7

± 0.25

1.8

12.8

13.8

180

120

12.8

± 0.30

2.0

16.2

17.4

250

*  محددة  لدرجة  الحرارة  المحيطة  من 25 ℃  و  Max.Conductor  درجة حرارة  70 ℃.

المقطع العرضي

قطر الموصل

سمك العزل

القطر الأساسي

قدرة الاستيعاب الحالية

كسر الحمل

(مم²)

دقيقة.

تسامح

نوم.

دقيقة.

دقيقة.

الأعلى.

(أ*)

(KN)

(مم)

(مم)

(مم)

(مم)

(مم)

25

5.9

± 0.02

5.5

6.3

7.4

35

6.9

± 0.02

6.5

7.3

10.3

50

8.1

± 0.25

7.6

8.6

14.2

70

9.7

± 0.25

9.2

10.2

20.6

95

11.4

± 0.30

10.8

12.0

27.9

أبعاد     حزمة     الكابل     ​

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة

+ مقطع عرضي محايد

(مم²)

قطر الحزمة

تقريبا.

(مم)

1 × 16+25

15

3 × 16+25

22

4 × 16+25

22

3 × 25+35

26

4 × 25+35

26

3 × 35+50

30

3 × 50+70

35

3 × 70+95

41

3 × 120+95

47

خطوط LV-ABC مع رسول محايد معزول

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 الجزء 6 القسم E ، Amka (SFS 2200)

البناء: موصلات الألومنيوم مع  عزل XLPE.

التطبيق: يتم استخدام الموصلات المجمعة الجوية لشبكات روافد     مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور ​

المقطع العرضي

Conductor

قطر

سمك

العزل

الأقطار الأساسية

قدرة الاستيعاب الحالية

كسر الحمل

(مم²)

دقيقة.

الأعلى.

نوم.

دقيقة.

دقيقة.

الأعلى.

(أ*)

(KN)

(مم)

(مم)

(مم)

(مم)

(مم)

16

4.6

5.1

1.2

7.0

7.8

25

5.8

6.3

1.4

8.6

9.4

112

35

6.8

7.3

1.6

10.0

10.9

138

50

7.9

8.4

1.6

11.1

12.0

168

70

9.7

10.2

1.8

13.3

14.2

213

95

11.0

12.0

1.8

14.6

15.7

258

120

12.0

13.1

1.8

15.6

16.7

306

150

13.9

15.0

1.7

17.3

18.6

344

* محددة لدرجة الحرارة المحيطة 30 ℃ و MAX. درجة حرارة الموصل 90 ℃.

أبعاد موصلات الرسول المحايدة ​

المقطع العرضي

Conductor

قطر

سمك

العزل

القطر الأساسي

قدرة الاستيعاب الحالية

كسر

حمولة

(مم²)

دقيقة.

تسامح

نوم.

دقيقة.

دقيقة.

الأعلى.

(أ*)

(KN)

(مم)

(مم)

(مم)

(مم)

(مم)

54.6

9.2

9.6

1.6

12.3

13.0

16.6

70

10.0

10.2

1.5

12.9

13.6

20.5

95

12.2

12.9

1.6

15.3

16.3

27.5

* محددة لدرجة الحرارة المحيطة من 30 ℃ و Max.Conductor درجة حرارة 90 ℃.

أبعاد حزمة الكابل  ​

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة

+مقطع عرضي محايد

(مم²)

قطر الحزمة

تقريبا.

(مم)

3 × 25+54.6

30.0

3 × 35+K × 16+54.6

33.0

3 × 50+K × 16+54.6

36.0

3 × 70+K × 16+54.6

37.5

3 × 70+K × 25+54.6

40.0

3 × 70+K × 16+70

41.0

3 × 95+K × 16+70

44.0

3 × 120+K × 16+70

46.0

3 × 120+K × 16+95

47.0

3 × 150+K × 16+70

48.0

3 × 150+K × 16+95

49.0

* ملاحظة: k عدد موصلات الإضاءة العامة (يمكن أن يكون k يساوي 0.1.2.or 3).

الكود: ABC 11kV.

المعايير: بلا 1713.

البناء:  موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد  :  موصل  فولاذي  مجلفن  تقطعت به السبل  مع  عزل XLPE.

التطبيق: يجب على الموصلات المجمعة الجوية مناسبة للمستمر

التشغيل في الهواء الطلق في المناطق الاستوائية على ارتفاعات تصل إلى 2200 متر فوق البحر

المستوى ، رطوبة تصل إلى 90 ٪ ، متوسط ​​درجة الحرارة المحيطة+30 ℃ مع

ما لا يقل عن - 1 ℃ وحد أقصى +4 ℃ في  أشعة الشمس المباشرة ، ثقيلة

ظروف  ملحي  على  طول  الساحل  و  isoceraunic  مستويات  تصل  إلى  180

أيام العاصفة الرعدية في السنة.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.


خصائص موصل المرحلة

1

حجم    الموصل

مم

70

95

185

2

قطره    على    الموصل

مم

9.3-10.2

11.6

16.4


3

سمك   العزل   الكهربائي

مم

3.4

3.4

3.4

الحد الأدنى  عند  نقطة  واحدة

مم

2.96

2.96

2.96

4

قطر  على  العزل.  الاسمي

مم

16.1-17.0

21.3

25.9

5

قطره  على الشاشة  الأساسية  شبه الموصلة  .  الاسمي

مم

18.1-19

23.3

27.9

6

سمك  الشريط  النحاسي  ​

مم

0.15

1.15

2.15


7

سمك   الغمد   ​

مم

1.8

1.8

1.8

الحد الأدنى  عند  نقطة  واحدة

مم

1.43

1.43

1.51

8

حجم   المسلن

مم

50

50

70

9

القطر   العام   من   backdle.nominal

مم

55.7

67.8

79.2

10

الكتلة  الاسمية

كجم/م

2.64

3.25

4.65


دعم خصائص المسلن

1

حجم المسلن

مم

50

70

2

عدد الأسلاك

7

7

3

حجم السلك (قطر)

مم

3.0

3.6

4

الحد الأدنى من قوة الشد لكل سلك

كيلوغرام

9.26

13.13

5

استطالة عند الاستراحة. الحد الأدنى

%

3.5

4.0


6

سمك الغطاء الواقي


الاسمي

مم

1.2

1.2

الحد الأدنى عند نقطة واحدة

مم

0.96

1.96

7

Impusewhsandvoag        E1.250s

21kv/5min

21kv/5min


على:
تحت:
