إكسسوارات كابل الجهد العالي:

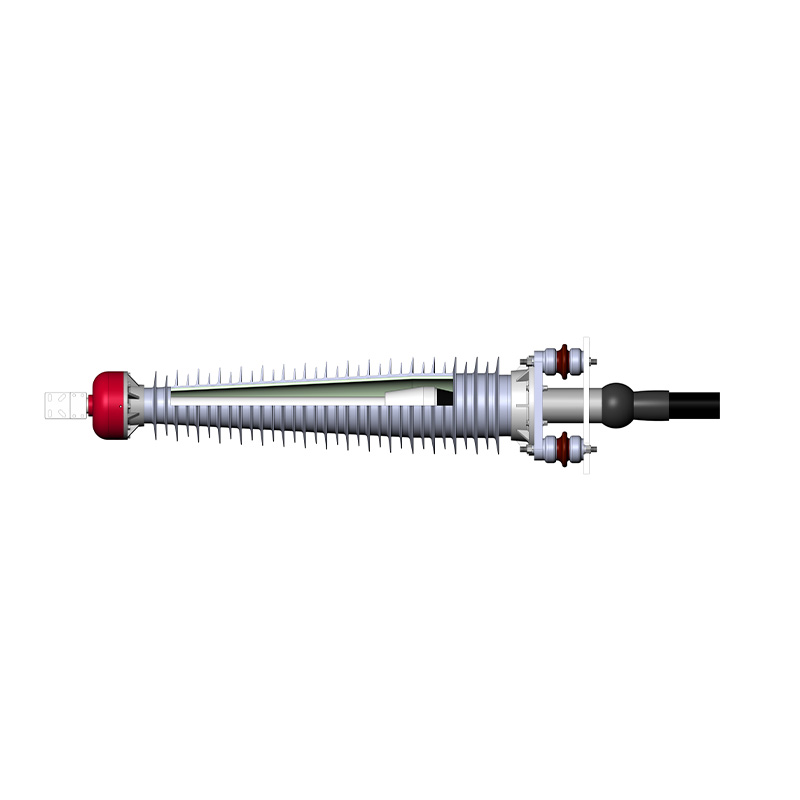

66 كيلو فولت-500 كيلو فولت مركبة انخفاض في الهواء الطلق:
تنتج شركتنا سلسلتين رئيسيتين من الإنهاء المركب في الهواء الطلق ، 4E-YJZWCF3 و 4E-YJZWCF4 ، والتي تستخدم على نطاق واسع لخطوط عامة عالية الجهد عالية في الهواء الطلق واتصالات الكابل مع درجة مضادة للصف الثالث ، والصف الرابع. وهي تتألف من الإنهاء ، مخروط الإجهاد ، جلبة الصب المركبة ، وأنبوب الذيل. نستخدم صب حقن المطاط السائل السائل المستوردة لجعل مخروط الإجهاد ، والذي يتمتع باستقرار طويل الأجل لقدرة الحجز الدائمة والقدرة الموحدة في المجال الكهربائي. تستخدم جلبة الصب المركبة هيكل التنورة مع أنابيب عزل الألياف الزجاجية العالية من الألياف الزجاجية المطلية بمطاط السيليكون. تمتلئ جلبة الصب المركبة بالزيت العازلة بخصائص عزل كهربائية ممتازة ، ويكون الذوبان المتبادل أو الخبث منخفضًا يصل إلى 1/1000 بين مخروط الإجهاد السيلي لضمان التشغيل الآمن على المدى الطويل للمنتج. يستخدم منتجنا بنية ختم متعددة يمكن أن تمنع بشكل فعال تسرب غمر الماء وزيت العزل. جميع الأختام تستخدم مواد مطاطية NBR أو السيليكون المستوردة. جميع مواد الثياب الخام من الفولاذ المقاوم للصدأ مع أداء ختم مقاوم للماء.
لا يحتوي الإنهاء في الهواء الطلق المركب على جميع مزايا جلبة البورسلين فحسب ، بل أيضًا الأداء المتفوق التالي:
الميكانيكية: القوة الميكانيكية للطبقة الداخلية هي الألياف الزجاجية الإيبوكسي التي هي أفضل من جلبة البورسلين ، مع أداء ميكانيكي أفضل.
إثبات الانفجار: طبقة التنورة السيلزية التي تغطي الخارجي ناعم ، وتجنب بشكل فعال أو تقلل بشكل كبير من الضرر بعد انفجار ناتج عن المعدات الشخصية أو المجاورة ، مع أمان أفضل من جلبة البورسلين في المناطق المكتظة بالسكان.
النقل: وزن جلبة الصب المركبة أقل من 1/5 من وزن جلبة البورسلين. تتمثل الطبقة الخارجية في القوة الميكانيكية الممتازة والطبقة الخارجية الناعمة في مقاومة الضغط أكثر للانهيار ، مما يقلل بشكل فعال من تكلفة النقل والتركيب.
مقاومة الطقس: الطبقة الخارجية المطاطية السيليكون لديها مقاومة ممتازة للطقس ، وقدرة على التنظيف الذاتي مقاومة وصمة عار ، وأشعة فوق البنفسجية ومقاومة الشيخوخة. يوضح IEC60815 بوضوح أن مسافة زحف الجلبة البورسلين هي 17 ملم/كيلو فولت فقط ، أعلى قليلاً من مستوى مضاد I ، في حين أن مسافة الزحف السيلزي تصل إلى 25 ملم/كيلو فولت ، تصل إلى مستوى مضاد III.
التنظيف الخالي من التنظيف: يتمتع المطاط بالسيليكون بوجود ماء ممتازة مع قدرة جيدة على التنظيف الذاتي ، وتنظيف دليل التعتيم الحرة الأساسي (معدل تنظيف تعتيم الخزف مرة واحدة في السنة) ، مما يقلل بشكل كبير من تكاليف الصيانة.
مستوى الجهد لقسم دعم كابل الكابل هو كما يلي:
48/66KV ～ 56/77KV 150 ~ 1400mm ² ；
64/110KV ～ 76/138kV 240 ~ 1600mm ² ；
127/220kV ～ 290/500KV 400 ~ 3000mm ² ；
66 كيلو فولت-500 كيلو فولت بزرة البث في الهواء الطلق:
تنتج شركتنا سلسلتين رئيسيتين من الإنهاء في الهواء الطلق من البورسلين ، 4E-YJZWC3 و 4E-YJZWC4 ، والتي تستخدم على نطاق واسع لخطوط عامة عالية الجهد عالية في الهواء الطلق واتصالات الكابلات مع درجة مضادة للصف الثالث ، والصف الرابع. وهي تتألف من الإنهاء ، مخروط الإجهاد ، جلبة البورسلين ، وأنبوب الذيل. نستخدم صب حقن المطاط السائل السائل المستوردة لجعل مخروط الإجهاد ، والذي يتمتع باستقرار طويل الأجل لقدرة الحجز الدائمة والقدرة الموحدة في المجال الكهربائي. تستخدم جلبة البورسلين الخزف الكهربائي غير العضوي عالي القوة مع أداء مستقر. تستخدم جلبة البورسلين بنية التنورة ، ويكون بشكل عام مخروطي مع فلاش جيد لمكافحة القسرة ، ومقاومة الطقس ، وعلامات مضادة للتسرب ، وقدرة على طارد الماء. تمتلئ البورسلين بالزيت العازلة بخصائص عزل كهربائية ممتازة ، ويكون الانحلال المتبادل أو الخماسي منخفضًا إلى 1/1000 بين مخروط الإجهاد السيلي لضمان التشغيل الآمن على المدى الطويل للمنتج. يستخدم منتجنا بنية ختم متعددة يمكن أن تمنع بشكل فعال تسرب غمر الماء وزيت العزل. جميع الأختام تستخدم مواد مطاطية NBR أو السيليكون المستوردة. جميع مواد الثياب الخام من الفولاذ المقاوم للصدأ مع أداء ختم مقاوم للماء.
تتمتع جلبة البورسلين بتاريخ التشغيل الآمن على المدى الطويل أكثر من مائة عام في صناعة الطاقة ، وهو أفضل مثال على الاستخدام الناضج.
مستوى الجهد لقسم دعم كابل الكابل هو كما يلي:
48/66KV ～ 56/77KV 150 ~ 1400mm ² ；
64/110KV ～ 76/138kV 240 ~ 1600mm ² ；
127/220kV ～ 290/500KV 400 ~ 3000mm ² ；

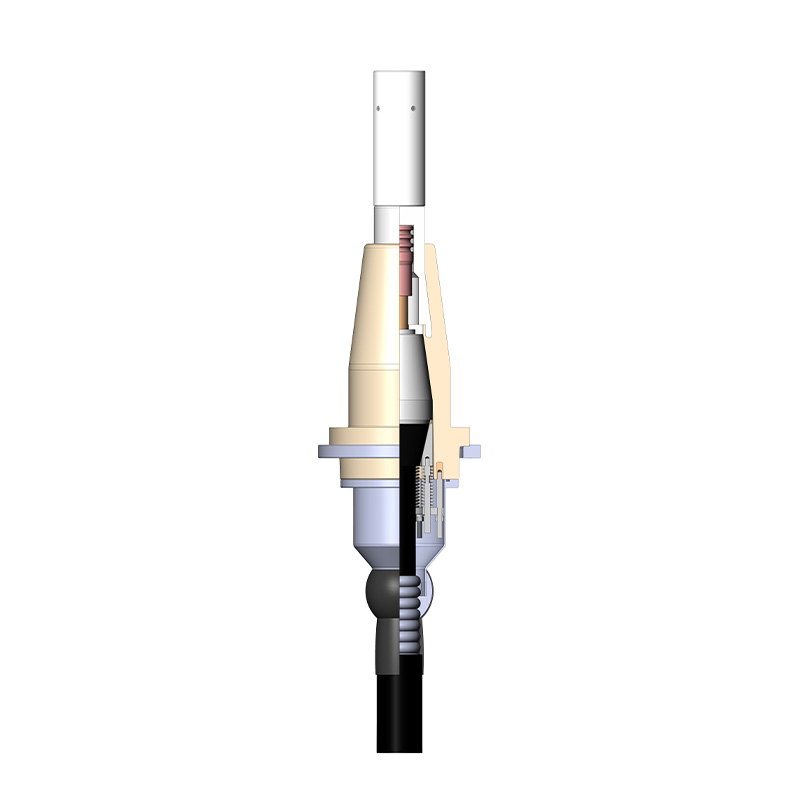

66KV-500KV نوع GIS من النوع:
تنتج شركتنا اثنين من 4E-yjzggc المكونات الجافة الجافة ، 4E-YJZGGCD إنهاء الجفاف الجاف الجاف و 4e-yjzggcc إنهاء الجفاف الجاف الطويل ، يستخدم على نطاق واسع للمعدات الكهربائية واتصالات الكابلات. وهي تتألف من قوة خارجية ، وصب الايبوكسي ، ومخروط الإجهاد المسبق ، ودعامة مخروط ، وأنبوب الذيل. الجسم الرئيسي من المطاط السيليكون الناعم المسبق هو استخدام هيكل مطاطي من المطاط السيليكون السائل المستوردة ، والذي يتمتع باستقرار طويل الأجل لقدرة الحجز الدائمة والقدرة الموحدة في المجال الكهربائي. تستخدم الايبوكسي صب الفراغ في راتنج الايبوكسي ، وهيكل مخروطي سقف مشدود. ليست هناك حاجة لملء الغاز أو الزيت العازلة ، وضمان تشغيل التشغيل الآمن على المدى الطويل للمنتج. يستخدم منتجنا بنية ختم متعددة يمكن أن تمنع بشكل فعال تسرب غمر المياه. جميع الأختام تستخدم مواد مطاطية NBR أو السيليكون المستوردة. جميع مواد الثياب الخام من الفولاذ المقاوم للصدأ مع أداء ختم مقاوم للماء.
تلبي منتجاتنا معايير IEC60859 (1999) ، IEC62271-209 (2007) وفقًا للمعدات الكهربائية GIS. هناك فرق بسيط بين المعيارين ، إذا لم يكن المستخدمون كتابيًا ، بناءً على مستوى IEC62271-209.
مستوى الجهد لقسم دعم كابل الكابل هو كما يلي:
48/66KV ～ 56/77KV 150 ~ 1400mm ² ；
64/110KV ～ 76/138kV 240 ~ 1600mm ² ；
127/220KV ～ 290/500KV 400 ~ 3000mm²
ميزات الهيكل الرئيسي:
الهيكل المتقدم: بنية المكونات الجافة المختومة بالكامل ، يمكن أولاً إرسال صب الايبوكسي وتوصيلها إلى مصنع معدات GIS وتثبيته مسبقًا في معدات GIS.
تسهيل التثبيت: يبلغ طول بنية المكون من الكبل أقل من 300 مم ، من النوع الجاف مع خالي من الزيت وخالي من الغاز ، مما يقلل إلى حد كبير من المخاض.

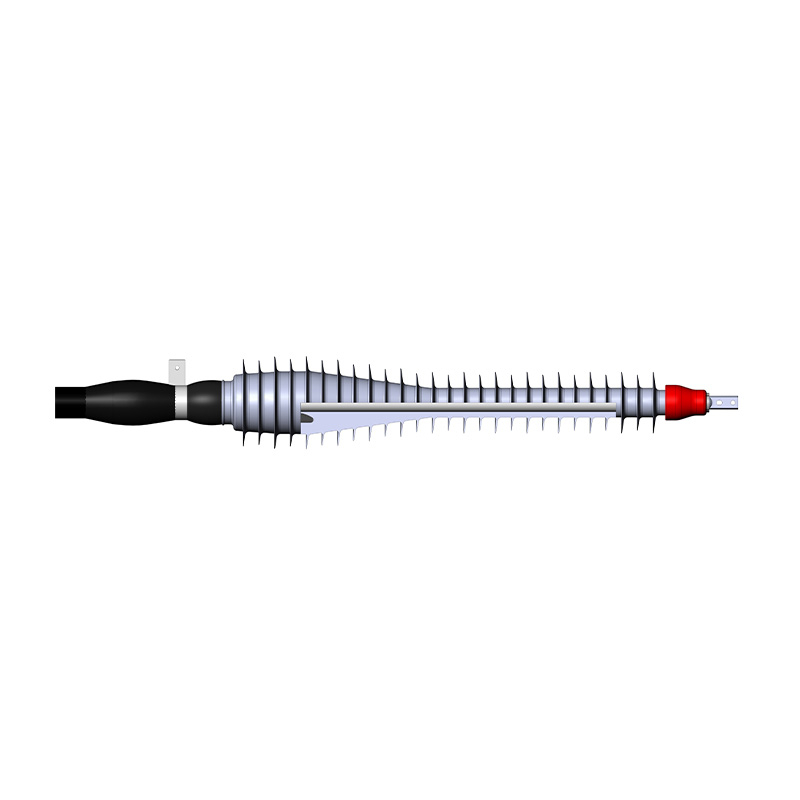

66kV-138kV نوع جاف ناعم الإنهاء في الهواء الطلق:
تنتج شركتنا 4E-YJZWRG اثنين من الإنهاء الجاف الناعم الجاف 4E-YJZWRG3 و 4E-YJZWRG4 ، والتي تستخدم على نطاق واسع لخطوط عامة عالية الجهد عالية في الهواء الطلق واتصالات الكابلات مع درجة مضادة للصف الثالث ، والصف الرابع. وهي تتألف من الإنهاء ، والجسم الرئيسي لجميع المطاط السيليكون الناعم المسبق （مخروط الإجهاد شملت） ، وأنبوب الذيل. الجسم الرئيسي من المطاط السيليكون الناعم المسبق هو استخدام هيكل مطاطي من المطاط السيليكون السائل المستوردة ، والذي يتمتع باستقرار طويل الأجل لقدرة الحجز الدائمة والقدرة الموحدة في المجال الكهربائي. الشكل العام للصب هو البنية المخروطية لخط التدفق مع فلاش جيد لمكافحة القبض ، ومقاومة الطقس ، وعلامات مضادة للتسرب ، ومضادة للرضا وقدرة طارد الماء. ليست هناك حاجة لملء الغاز أو الزيت العازلة ، وضمان تشغيل التشغيل الآمن على المدى الطويل للمنتج. يستخدم منتجنا بنية ختم متعددة يمكن أن تمنع بشكل فعال تسرب غمر الماء وزيت العزل. جميع الأختام تستخدم مواد مطاطية NBR أو السيليكون المستوردة. جميع مواد الثياب الخام من الفولاذ المقاوم للصدأ مع أداء ختم مقاوم للماء.
ومع ذلك ، بسبب عدم وجود صلابة كافية ، لا ينبغي تثبيته في مناطق الرياح.
مستوى الجهد لقسم دعم كابل الكابل هو كما يلي:
48/66KV ～ 56/77KV 150 ~ 1400mm ² ；
64/110KV ～ 76/138kV 240 ~ 1600mm ² ；
لا يحتوي الإنهاء الخارجي الجاف الناعم على جميع مزايا الإنهاء الخارجي الجاف الصارم ، ولكن أيضًا للأداء المتفوق التالي:
أكثر أخف وزنا في الوزن ، يبلغ وزن الجسم الرئيسي لجميع المطاط السيليكون الناعم المسبق أقل من 30 كجم.
التثبيت السهل ، بسبب الوزن الأخف ، يمكن تثبيته على الأرض ثم يتم رفعه في مكانه. ليست هناك حاجة لبناء منصة التثبيت الجوي ، مما يقلل بشكل كبير من المخاض.
المنتجات مناسبة بشكل خاص للتركيب الداخلي ، وهو الخيار الأفضل للإنهاء الداخلي.

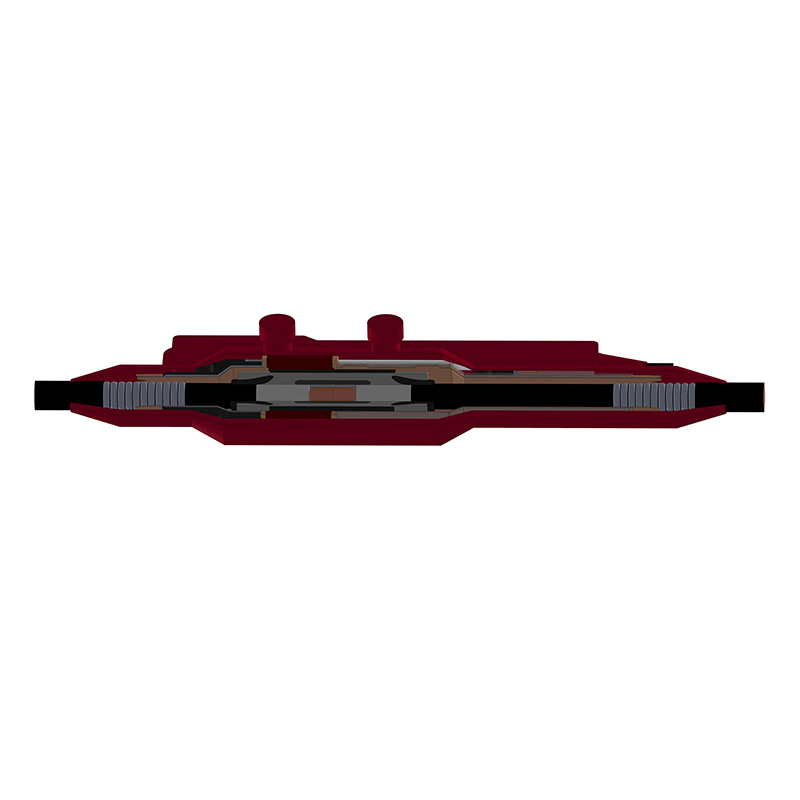

66 كيلو فولت-500 كيلو فولت بالكامل من المطاط السيليكون معزول مباشرة من خلال/ العزل المفصل:
تنتج شركتنا اثنين من 4e-yjjti ، yjjji جميع المطاط السيليكون المسبق معزول مباشرة من خلال/مفاصل معزولة ، 4e-yjjti و 4e-yjjji ، المطبقة على الاتصال بين القسم المتماثل أو قسم مماثل من الكابل. وهي تتألف من الجسم العازلة مسبقًا (شملت مخروط الإجهاد) ، وقشرة الحماية المعدنية ، وقشرة الحماية الخارجية الألياف الزجاجية. الجسم الرئيسي من المطاط السيليكون الناعم المسبق هو استخدام هيكل مطاطي من المطاط السيليكون السائل المستوردة ، والذي يتمتع باستقرار طويل الأجل لقدرة الحجز الدائمة والقدرة الموحدة في المجال الكهربائي. تتكون حلقة قشرة الواقية المعدنية بطولتين مختلفتين من أنبوب الذيل المعدني والدرص العازلة ، المملوءة بمضيق العزل داخل ، ومغطاة بعزل الختم.
ميزات الهيكل الرئيسي:
بنية مضغوطة: تستخدم أجزاء المطاط السيليكون جميع عازل المطاط المسبق مع بنية صغيرة الحجم ، مباشرة من خلال المفاصل العازلة تشترك في نفس الشكل.
التثبيت السهل: استخدام التثبيت المزدوج المتقدم ، جهاز واحد للتوسع ، وتقلص آخر في كبل اتصال ، وتحسين كفاءة التثبيت بشكل كبير ، مما يقلل من المخاض.
بالنسبة لبيئة العمل المختلفة والمتطلبات المحددة للمستخدمين ، فإن قشرة الحماية المعدنية والقشرة الخارجية الألياف الزجاجية اختيارية. بدون تلف الماء ، أو الأضرار الميكانيكية ، أو التآكل ، فإن قشرة الحماية المعدنية الخارجي وخالية من الألياف الزجاجية هي أفضل لتبديد القلب للمنتج لضمان حياة طويلة.
مستوى الجهد لقسم دعم كابل الكابل هو كما يلي:
48/66KV ～ 56/77KV 150 ~ 1400mm ² ；
64/110KV ～ 76/138kV 240 ~ 1600mm ² ；
127/220KV ～ 290/500KV 400 ~ 3000mm²
صندوق التأريض:
مربع تأريض 4E-JDX ، مربع واقية من 4E-JDBX :
يتم تطبيق هذا المنتج على غلاف واقٍ من الكبلات المعدنية ذات الجهد العالي من الجهد العالي ، تتصل مباشرة بالأرض.
ميزات الهيكل الرئيسي:
تتكون القشرة من الفولاذ المقاوم للصدأ عالي القوة ، مع طلاء العزل الداخلي.
الموصل هو مقاومة التلامس مقاومة التلامس.
باستخدام مسامير الفولاذ المقاوم للصدأ لربط بإنهاء الصفيحة الموصلة أو واقي الصدفة ، والغطاء وجسم الصندوق ، ليست هناك حاجة لإصلاح أو صيانة.
سريع وسهل استبدال واقي الصدفة.
يتم تطبيقه على كابل التأريض أحادي النواة.
يمكن تخصيص مربع وقائي أحادي الطور مع العداد وفقًا لمتطلبات المستخدم.
4صندوق jchx المترابط :
يتم تطبيق هذا المنتج على اتصالات شريحة واقية من كابلات الكابلات المعدنية ذات الجهد العالي الجهد. وفقًا للبور المتقاطع ، التأثير الزائد على القشرة المعدنية وكلا جانبي مفصل العزل ، وتحييد الجهد الناجم عن القشرة المعدنية ، يتم تقليل التيار الحلقي على قشرة حامي الكابلات المعدنية أو التخلص منها ، وبالتالي تقليل فقدان الطاقة ، وتحسين قدرة الإرسال ، ومنع من انهيار قشرة حامية الكبل لضمان تشغيل السلامة.
ميزات الهيكل الرئيسي:
تتكون القشرة من الفولاذ المقاوم للصدأ عالي القوة ، مع طلاء العزل الداخلي.
الموصل هو مقاومة التلامس مقاومة التلامس.
باستخدام مسامير الفولاذ المقاوم للصدأ لربط بإنهاء الصفيحة الموصلة أو واقي الصدفة ، والغطاء وجسم الصندوق ، ليست هناك حاجة لإصلاح أو صيانة.
سريع وسهل استبدال واقي الصدفة.
المطبق على الكابل المحوري.
تم تصميم ملحقات الكابلات الخارجية القابلة للبرد القابلة للبرد لتوفير عزل موثوق وختم وحماية للكابلات عالية الجهد. تستخدم هذه الملحقات تقنية تقلص البرد المتقدمة ، والتي تلغي الحاجة إلى أدوات الحرارة أو المتخصصة أثناء التثبيت ، مما يضمن سهولة الاستخدام وتعزيز الأداء في مختلف التطبيقات في الهواء الطلق.
الميزات الرئيسية
تقنية تقلص البرد
أنابيب مطاطية من المطاط أو EPDM مسبقًا أو تناقضها تلقائيًا لتناسبها بشكل آمن على الكابلات.
يبسط التثبيت ويقلل من مخاطر التطبيق غير السليم.
أداء الجهد العالي
يوفر عزل ممتاز للفولتية تصل إلى 69 كيلو فولت أو أعلى.
تم اختباره من أجل المتانة الكهربائية والميكانيكية في ظل الظروف القاسية.
بناء متين
مقاومة للأشعة فوق البنفسجية والأوزون والظروف الجوية القاسية.
يقاوم اختلافات درجات الحرارة العالية والإجهاد الميكانيكي.
تطبيق متعدد الاستخدامات
مناسبة للتركيبات الخارجية ، بما في ذلك المحطات الفرعية وشبكات توزيع الطاقة ومشاريع الطاقة المتجددة.
متوافق مع مختلف أحجام وأنواع الكابلات.
التطبيقات
تضمن أنظمة نقل الطاقة
عزلًا موثوقًا وختمًا للاتصالات عالية الجهد في شبكات الطاقة.
مشاريع الطاقة المتجددة
مثالية لتركيبات طاقة الرياح والطاقة الشمسية التي تتطلب اتصالات قوية الكابلات في الهواء الطلق.
يحمي الاستخدام الصناعي والتجاري
الكابلات عالية الجهد في البيئات الصناعية الصعبة.
توفر شبكات الاتصالات السلكية واللاسلكية
ختم وحماية فائقين للكابلات البصرية للألياف الخارجية المعرضة للجهد العالي.
مزايا إكسسوارات تقلص البرد عالية الجهد
تركيب سريع وسهل
لا حاجة للحرارة أو الأدوات المتخصصة.
يقلل من وقت التثبيت وتكاليف العمالة.
تعزيز السلامة
يزيل المخاطر المرتبطة بطرق التقديم الحراري.
يوفر أداءً موثوقاً حتى في البيئات الصعبة.
حماية طويلة الأمد
مقاومة ممتازة للرطوبة والتآكل والإجهاد البيئي.
يطيل عمر الكابل ويقلل من احتياجات الصيانة.
لماذا تختار إكسسوارات الكابلات الباردة عالية الجهد؟
توفر ملحقات الكابلات الخارجي القابلة للبرد القابلة للبرد عالية حلًا حديثًا لعزل الكابلات وحمايتها. يضمن تصميمهم المبتكر أقصى موثوقية وكفاءة وقدرة على التكيف ، مما يجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات الخارجية.
لمزيد من المعلومات أو الحلول المخصصة ، اتصل بفريق الخبراء!
