منطقة المقطع العرضي: | |
---|---|
توافر الحالة: | |
الكمية: | |
yjv
8544601290
وصف المنتج
التطبيقات
- شبكات توزيع الطاقة: المحطات الفرعية ، المحولات ، والمفاتيح.
- النباتات الصناعية: التعدين ، النفط والغاز ، ومرافق التصنيع.
- الطاقة المتجددة: مزارع الرياح ، والحدائق الشمسية ، ومحطات الطاقة الكهرومائية.
-البنية الفرعية: أنظمة المترو تحت الأرض ، والمطارات ، والمستشفيات.
سمات
- كفاءة عالية: خسائر عازلة منخفضة لخفض نفايات الطاقة.
- المتانة: مقاومة للرطوبة ، والمواد الكيميائية ، والإشعاع الأشعة فوق البنفسجية ، والتآكل.
-السلامة: مواد مترجمة للهب وذات الدخان المنخفضة للمساحات المحصورة.
- المرونة: خيارات مدرعة/غير مدرحة لاحتياجات التثبيت المتنوعة.
- عمر طويل:> 30 عامًا في ظل ظروف التشغيل القياسية.
المعايير
تتوافق كابلات الطاقة MV مع المعايير المعترف بها عالميًا لضمان السلامة والتوافق:
- اللجنة الدولية للتكنولوجيا الكهربائية (IEC): IEC 60502 ، IEC 60228
- معهد مهندسي الكهرباء والإلكترونيات (IEEE): IEEE 386 ، IEEE 575
- رابطة شركات إديسون المضيئة (AEIC): AEIC CS8
- الرابطة الوطنية لمصنعي الكهرباء (NEMA): NEMA WC 74
بناء
تتميز كابلات MV بتصميم قوي للطبقة للأداء الأمثل:
1. الموصل: نحاس أو الألومنيوم عالي النقاء (تقطعت بهم السبل/الصلبة) لكل IEC 60228.
2. شاشة الموصل: طبقة شبه موصلة لتقليل الإجهاد المجال الكهربائي.
3. العزل: البولي إيثيلين متشابك (XLPE) أو مطاط البروبيلين الإيثيلين (EPR) للاستقرار الحراري.
4. شاشة العزل: طبقة شبه موصلة لضمان توزيع الجهد الموحد.
5. الدرع المعدني: الأسلاك النحاسية/الشريط أو درع الألومنيوم للأساس وحماية الأعطال.
6. غمد الخارجي: PVC ، LSZH (منخفض الدخان الصفر الهالوجين) ، أو HDPE لحماية الميكانيكية والبيئية.
المعلمات الرئيسية
- تصنيف الجهد: 1 كيلو فولت إلى 36 كيلو فولت (U 0/U: 0.6/1 كيلو فولت إلى 26/36 كيلو فولت).
- نطاق درجة الحرارة:
-العملية العادية: -40 درجة مئوية إلى +90 درجة مئوية (XLPE) ، -50 درجة مئوية إلى +105 درجة مئوية (EPR).
- دائرة قصيرة: تصل إلى +250 درجة مئوية (XLPE) ، +250 درجة مئوية (EPR).
- سعة الحمل الحالية: تختلف مع حجم الموصل (على سبيل المثال ، 240 مم مربع إلى 1000 مم مربع).
- نصف قطر الانحناء: 12-20 × قطر الكابل (يعتمد على البناء).
البيانات الفنية
ملكية | مواصفة |
مقاومة العزل | > 1000 mΩ · كم في 20 درجة مئوية |
القوة العازلة | 3.5-30 كيلو فولت/مم (اعتمادا على درجة الجهد) |
مقاومة الحريق | IEC 60332 (مثبطات اللهب) ، IEC 61034 (دخان منخفض) |
سحق المقاومة | > 10 كيلو نيوتن/م (تم اختباره لكل IEC 60229) |
6/6kV ، 6/10 (12) كيلو فولت ، XLPE معزول كابل طاقة غمد غير مدروس

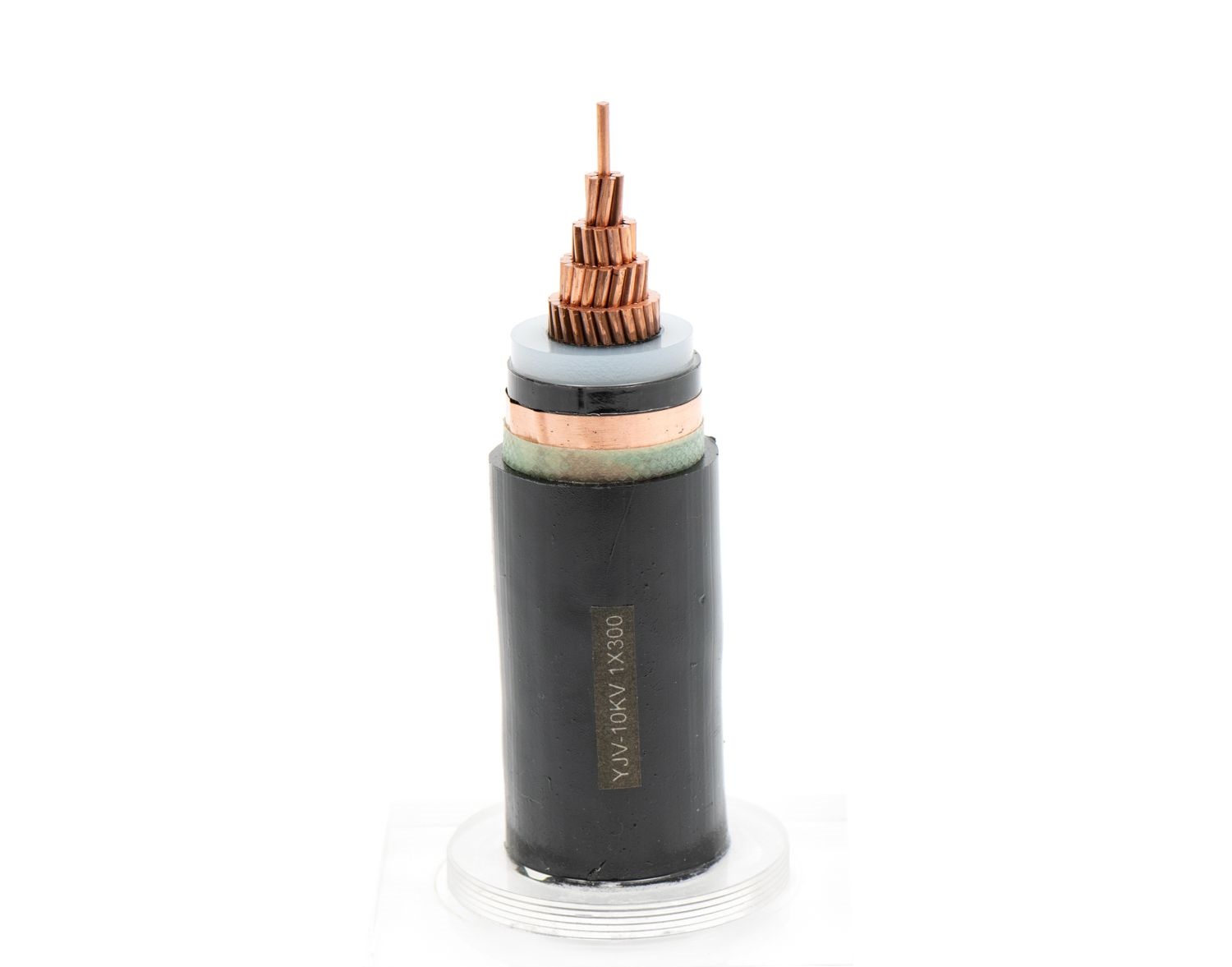

أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC
Conductor الاسمي منطقة | سمك العزل | سمك الغمد الخارجي | تقريبا. إجمالي قطر | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||
مم | مم | مم | مم | كجم/كم | m | |
16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
70 | 3.4 | 1.8 | 25 | 1،050 | 620 | 500 |
95 | 3.4 | 1.8 | 27 | 1،320 | 730 | 500 |
120 | 3.4 | 1.8 | 28 | 1،580 | 840 | 500 |
150 | 3.4 | 1.9 | 30 | 1،880 | 960 | 500 |
185 | 3.4 | 1.9 | 32 | 2،250 | 1100 | 500 |
240 | 3.4 | 2.0 | 34 | 2،870 | 1،350 | 500 |
300 | 3.4 | 2.1 | 37 | 3،490 | 1،580 | 500 |
400 | 3.4 | 2.2 | 40 | 4،350 | 1920 | 500 |
500 | 3.4 | 2.3 | 44 | 5440 | 2،320 | 500 |
630 | 3.4 | 2.4 | 48 | 6،860 | 2،830 | 500 |
800 | 3.4 | 2.5 | 52 | 8600 | 3430 | 400 |
1.000 | 3.4 | 2.6 | 56 | 10،630 | 4،150 | 300 |

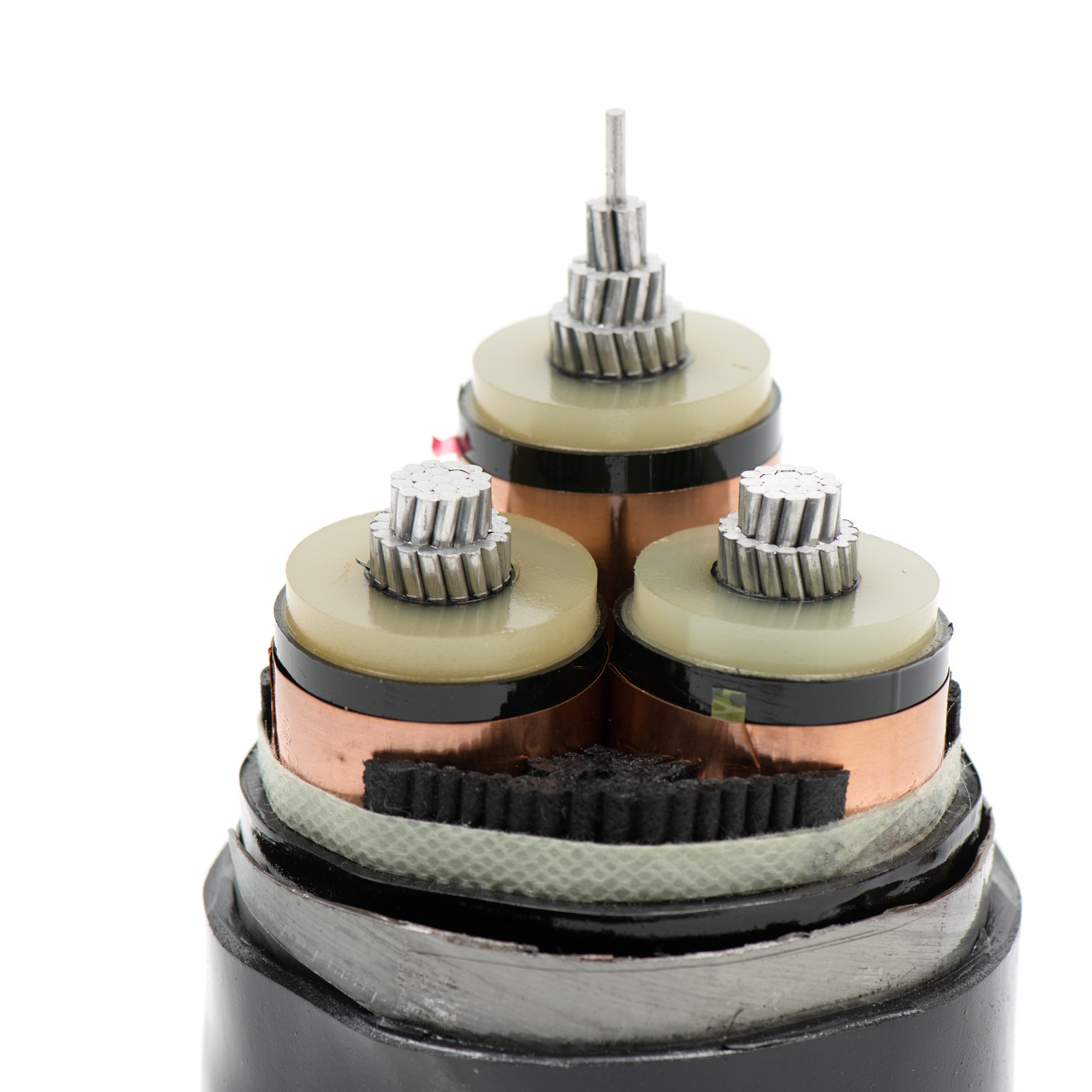

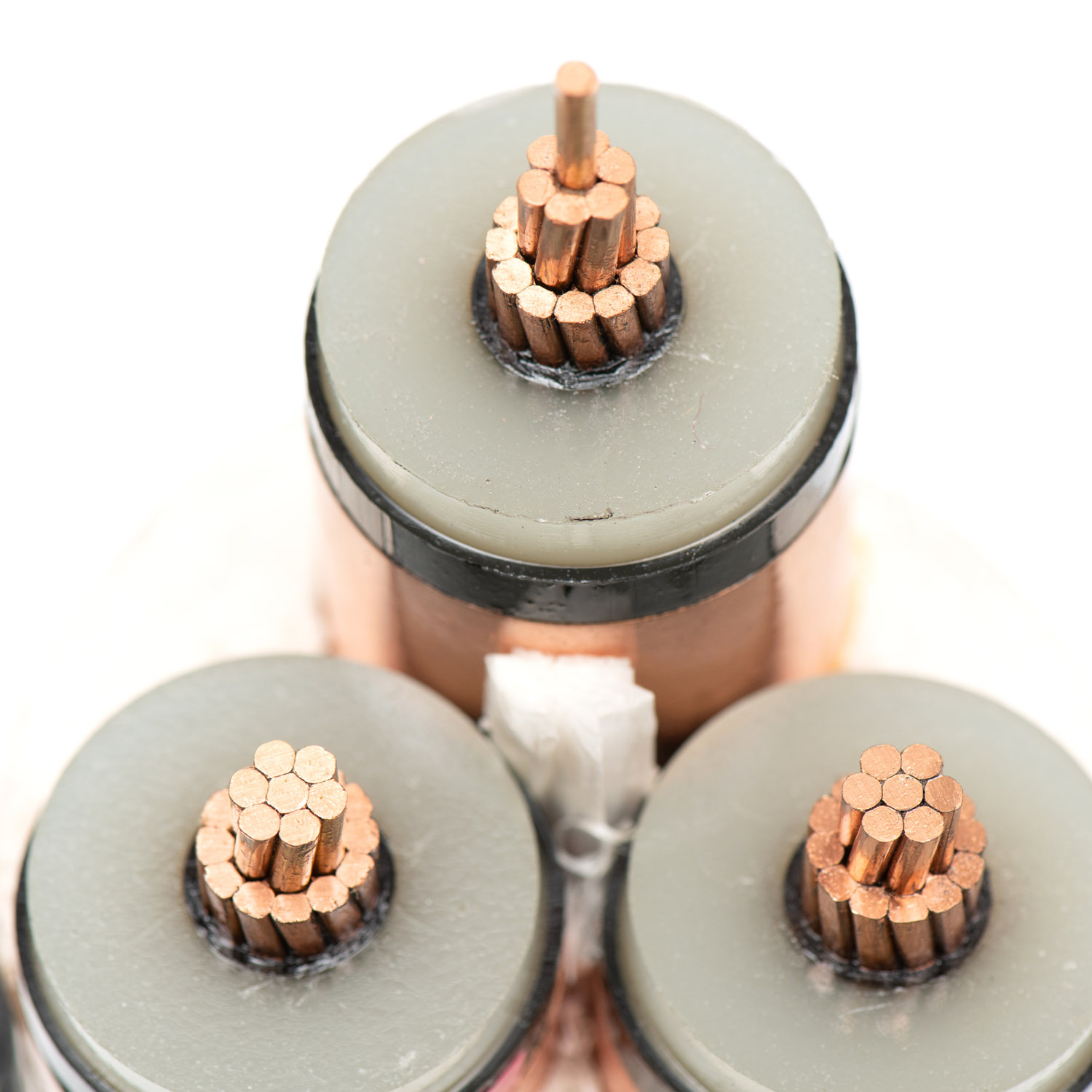

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC
Conductor الاسمي منطقة | سمك العزل | سمك الغمد الخارجي | تقريبا. إجمالي قطر | تقريبا الوزن | الطول القياسي لكل طبل | |
نحاس | الألومنيوم | |||||
مم | مم | مم | مم | كجم/كم | m | |
16 | 3.4 | 2.1 | 39 | 1410 | 1،110 | 500 |
25 | 3.4 | 2.2 | 42 | 1800 | 1،320 | 500 |
35 | 3.4 | 2.3 | 45 | 2،170 | 1500 | 500 |
50 | 3.4 | 2.4 | 47 | 2630 | 1730 | 500 |
70 | 3.4 | 2.5 | 51 | 3400 | 2،110 | 500 |
95 | 3.4 | 2.6 | 55 | 4،310 | 2510 | 500 |
120 | 3.4 | 2.7 | 58 | 5،150 | 2،860 | 500 |
150 | 3.4 | 2.9 | 62 | 6100 | 3300 | 500 |
185 | 3.4 | 3.0 | 66 | 7،310 | 3،810 | 500 |
240 | 3.4 | 3.1 | 71 | 9،290 | 4،680 | 400 |
300 | 3.4 | 3.3 | 76 | 11،240 | 5،450 | 300 |
400 | 3.4 | 3.5 | 83 | 14،040 | 6660 | 250 |
500 | 3.4 | 3.7 | 91 | 17،530 | 8050 | 200 |
6/6KV ، 6/10 (12) كيلو فولت ، XLPE سلك معزول كابل طاقة غمد PVC
أحادي النواة ، CU/XLPE/AWA/PVC أو AL/XLPE/AWA/PVC
Conductor الاسمي منطقة | سمك العزل | تقريبا سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1،040 | 820 | 500 |
50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1،190 | 900 | 500 |
70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1470 | 1،040 | 500 |
95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1780 | 1،190 | 500 |
120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2150 | 1410 | 500 |
150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2،480 | 1560 | 500 |
185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2،890 | 1730 | 500 |
240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3570 | 2050 | 500 |
300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4،230 | 2،330 | 500 |
400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5،320 | 2،890 | 500 |
500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6500 | 3،380 | 500 |
630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8020 | 3،990 | 400 |

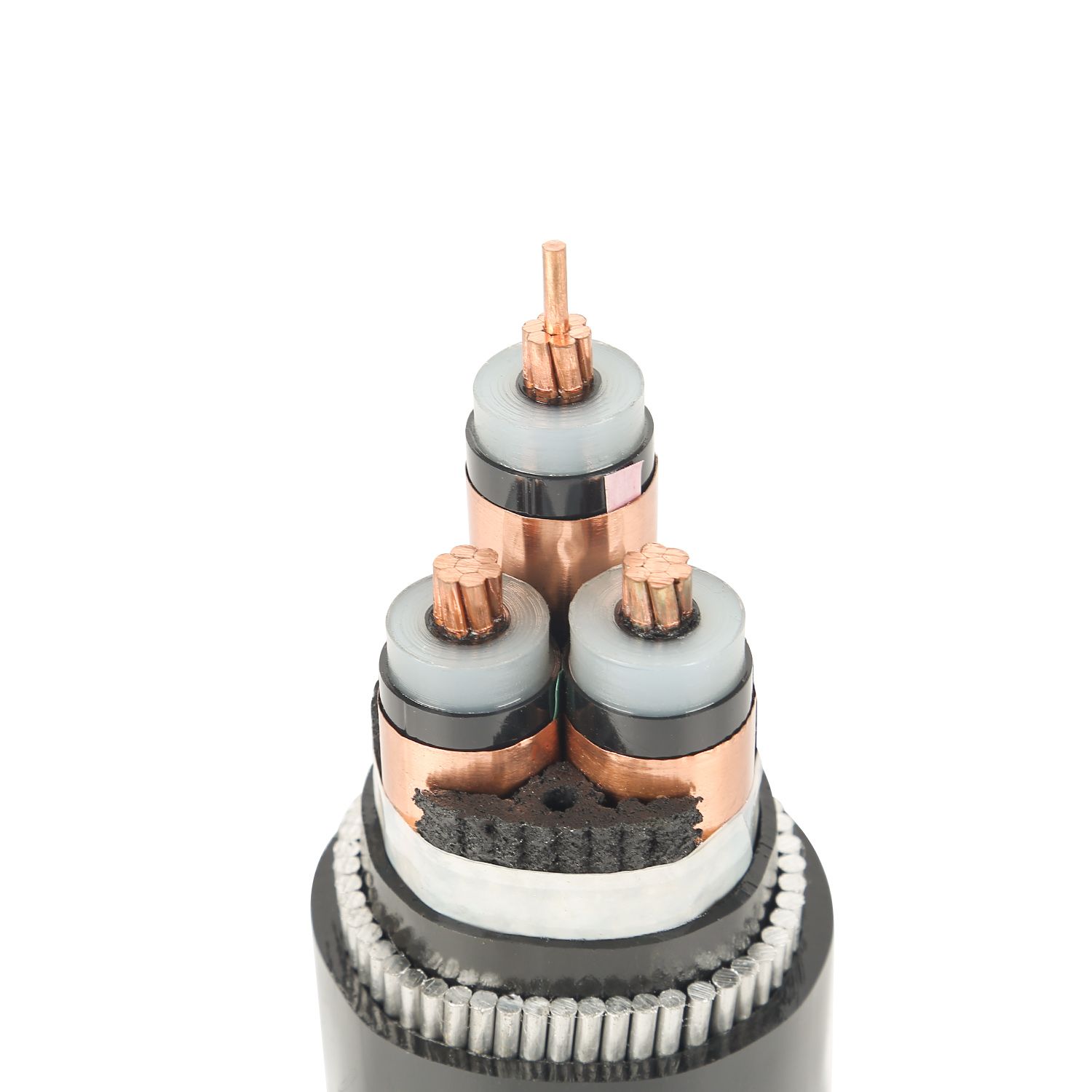

ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC
Conductor الاسمي منطقة | سمك العزل | تقريبا. تغطية داخلية سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3700 | 2700 | 500 |
25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3900 | 3430 | 500 |
35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4430 | 3،770 | 500 |
50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5،080 | 4،190 | 500 |
70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6050 | 4،750 | 500 |
95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7،180 | 5،380 | 500 |
120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8،230 | 5،960 | 400 |
150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10،100 | 6580 | 300 |
185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11،610 | 8،110 | 300 |
240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14،110 | 9،510 | 250 |
300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16،420 | 10،630 | 200 |
400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21700 | 12880 | 200 |
500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25280 | 15800 | 200 |
6/6kV ، 6/10 (12) كيلو فولت ، XLPE شريط عزل معزول كابل طاقة غمد PVC
أحادي النواة ، CU/XLPE/ATA/PVC أو AL/XLPE/ATA/PVC
Conductor الاسمي منطقة | سمك العزل | تقريبا سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | الطول القياسي لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1،090 | 790 | 500 |
70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1،350 | 920 | 500 |
95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1650 | 1،060 | 500 |
120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1940 | 1،190 | 500 |
150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2،240 | 1،320 | 500 |
185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2650 | 1500 | 500 |
240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3،290 | 1770 | 500 |
300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3،940 | 2،030 | 500 |
400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4،860 | 2430 | 500 |
500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5،990 | 2،880 | 500 |
630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7،480 | 3450 | 500 |
ثلاثة نواة ، CU/XLPE/STA/PVC أو AL/XLPE/STA/PVC
Conductor الاسمي منطقة | سمك العزل | تقريبا سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | الطول القياسي لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2،220 | 1900 | 500 |
25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2660 | 2،180 | 500 |
35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3،110 | 2،440 | 500 |
50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3650 | 2750 | 500 |
70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4،510 | 3،220 | 500 |
95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5،510 | 3،710 | 500 |
120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6450 | 4،180 | 500 |
150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7500 | 4700 | 400 |
185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8،830 | 5330 | 400 |
240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10،960 | 6360 | 300 |
300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13،090 | 7300 | 250 |
400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16،910 | 9530 | 200 |
500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20،720 | 11،250 | 200 |
التعبئة والشحن
- التعبئة والتغليف: الطبول الخشبية أو بكرات مقوى بالفولاذ مع غلاف مقاوم للماء.
- وضع العلامات: علامات متوافقة مع IEC (الجهد ، الحجم ، تاريخ التصنيع).
- الشحن: حاويات متوافقة مع ISO مع تأمين صدمية.
- التخزين: بيئات جافة ، تهوية ؛ تجنب ضوء الشمس المباشر.
لماذا تختارنا؟
1. التصدير إلى العديد من البلدان بما في ذلك العراق وتنزانيا وأستراليا والولايات المتحدة الأمريكية.
2. أفضل معدات التصنيع والاختبار المستوردة من ألمانيا والولايات المتحدة الأمريكية واليابان تضمن أفضل جودة بأسعار تنافسية.
3. يضمن لك الفريق المحترف في الخارج أفضل خدمات البيع قبل وبعد.
4. المهندسون والعمال ذوي الخبرة لأكثر من 20 عامًا يضمنون الجودة والمنتجات المخصصة.
5. إدارة 5S لتعزيز مؤهلات الموظفين وتقديم خدمة أفضل للعملاء.
6. بالقرب من ورشة عمل شنغهاي ونينببو تجعلها مريحة للتسليم في الوقت المحدد.
