تعزيز شبكة HV 66 كيلو فولت الموصلات الجوية الموثوقية الهيكلية

5 0 مراجعات

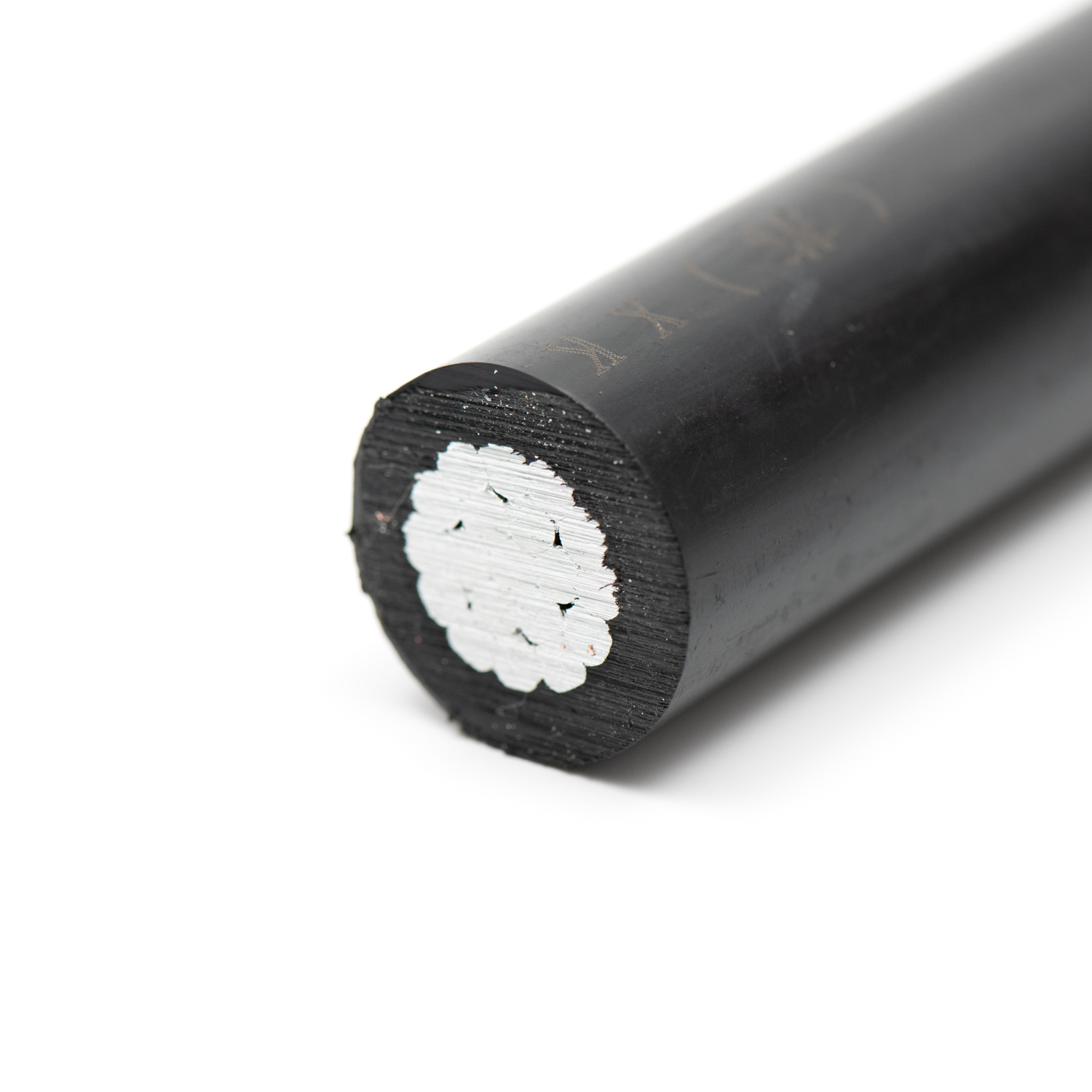

الموصلات المجمعة الجوية (ABC) عبارة عن أنظمة لتوزيع الطاقة النفقات العامة المعزولة المصممة لنقل الكهرباء الآمن والفعال في المناطق الحضرية والريفية والصناعية. على عكس الموصلات العارية التقليدية ، تقوم ABC Systems بتجميع موصلات متعددة معزولة مع سلك محايد أو رسول ، مما يقلل من تكاليف التثبيت ، وتقليل الأعطال ، وتعزيز الموثوقية في الظروف الجوية القاسية.

الكمية:
منطقة المقطع العرضي:	16-150
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
ABC

P roduct d uscription

ملف تعريف المنتج التفصيلي

1. المواصفات الفنية والتصميم

معيار	قيمة	المعلمة
الجهد المقنن	0.6/1kV	Cenelec HD 626
مواد موصل	H68 AL (المرحلة/الشارع) ، سبيكة (محايدة)	ASTM B231
العزل	XLPE/PE (90 درجة مئوية كحد أقصى)	IEC 60502
تكوينات الحزمة	Duplex (2x16+1x16) ، Triplex (3x25+1x25)	قابل للتخصيص
نطاق المقطع العرضي	10-400 مم مربع	HD 626
درجة حرارة التشغيل.	-40 درجة مئوية إلى +90 درجة مئوية	EN 50618

المزايا الهيكلية:

حزمة متكاملة: يجمع بين الموصلات الطور/المحايدة/الشوارع مع سلك رسول سبيكة الألومنيوم ، والقضاء على هياكل الدعم المنفصلة
مقاومة التآكل: طبقة الأكسيد الطبيعية + عزل XLPE يقاوم الأشعة فوق البنفسجية ، المطر الحمضي ، ورذاذ الملح (تم التحقق منه للمناطق الساحلية)
المتانة الميكانيكية: تقطعت بهم السبل متحدة المركز (على سبيل المثال ، 7 نواة لـ ≤50 مم مربع ، 19 نواة لمدة 50-150 مم مربع) يضمن المرونة وحمل الرياح

2. المزايا التنافسية

ميزة	HD 626 ABC	الكابلات التقليدية
سرعة التثبيت	30 ٪ أسرع (حزمة مجمعة مسبقًا)	أبطأ (أسلاك منفصلة)
حمولة برج	تخفيض بنسبة 40 ٪ (تصميم خفيف الوزن)	التكلفة الهيكلية الأعلى
عمر	25+ سنة (مقاومة للتآكل)	15-20 سنة (نواة الصلب)
الامتثال للسلامة	Cenelec HD 626/IEC 60502	المعايير المتغيرة

3. التطبيقات المعمارية والحضرية

سيناريو	الفائدة الفنية	فائدة
بناء المجمعات	توزيع الطاقة المتكامل	التكامل الجمالي + انخفاض SAG
المناطق التاريخية	ضيقة الخطوط العلوية في الشارع	تصميم مضغوط (Ø≤20mm)
المنتجعات الساحلية	التعرض للملح	25 سنة مقاومة التآكل
microgrids المتجددة	الإضاءة المعمارية التي تعمل بالطاقة الشمسية	عزل XLPE المقاوم للأشعة فوق البنفسجية

4. الامتثال وضمان الجودة

المعايير: Cenelec HD 626 S1 ، IEC 60502 ، GB/T 1179 (الصين)
الشهادات: ISO 9001 ، CE ، ROHS ، CNCA-CP-0001 (الصين الإلزامي).
دقة التصنيع: ± 0.1 مم قطر القطر.

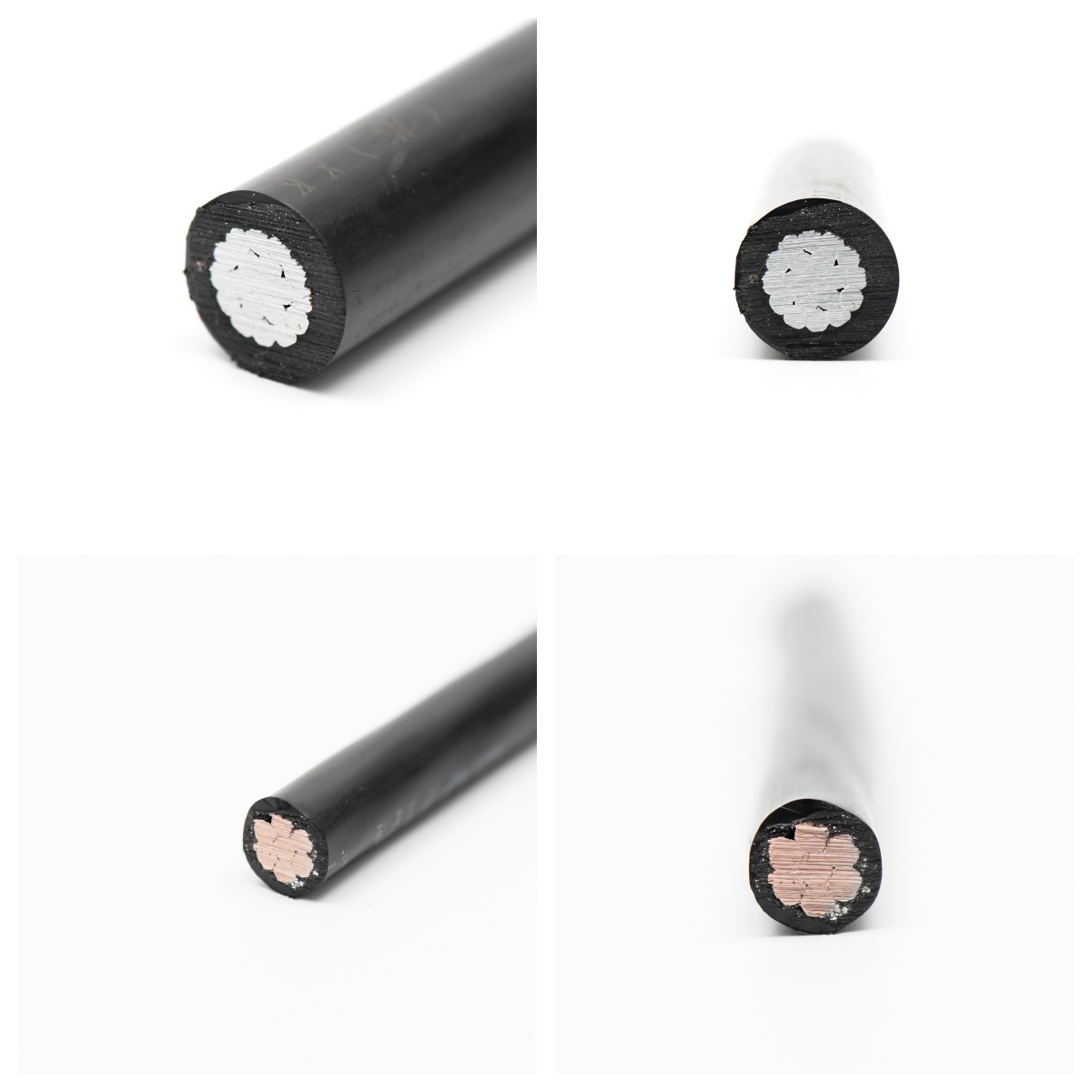

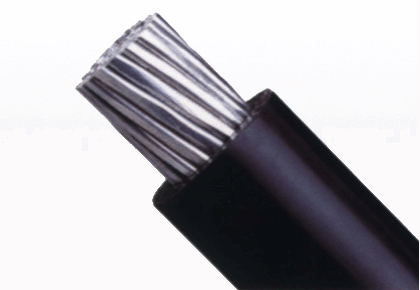

موصل

التطبيقات

- كهربة الريف: مثالية للمناطق النائية مع بنية تحتية محدودة.

- التوزيع الحضري: الخطوط العامة في المناطق المكتظة بالسكان.

-مناطق الغابات: مقاومة للحريق وصديق للبيئة.

- المجمعات الصناعية: إمدادات طاقة موثوقة في البيئات القاسية.

- الطاقة المتجددة: يربط مزارع الطاقة الشمسية/الرياح بالشبكات.

سمات

مقاوم للتسلية: يقاوم الأشعة فوق البنفسجية ، المطر ، الثلج ، والتلوث.

السلامة: انخفاض خطر الدوائر القصيرة والاتصال العرضي.

الصيانة الصلبة: الحد الأدنى من الترهل والتآكل.

-توفير الفضاء: التصميم المدمج يقلل من متطلبات حق الطريق.

-التثبيت السهل: خفيفة الوزن ومسبق للنشر السريع.

المعايير

- IEC 60502 (كابلات الطاقة تصل إلى 30 كيلو فولت)

- IEC 61089 (موصلات مكتوبة متحدة المركز)

-ASTM B232 (موصلات الألومنيوم ، تقطعت بهم السبل المركز)

- BS 7870 (الكابلات المعزولة LV و MV البوليمرية)

- AS/NZS 3560 (المعايير الأسترالية/النيوزيلندية لـ ABC)

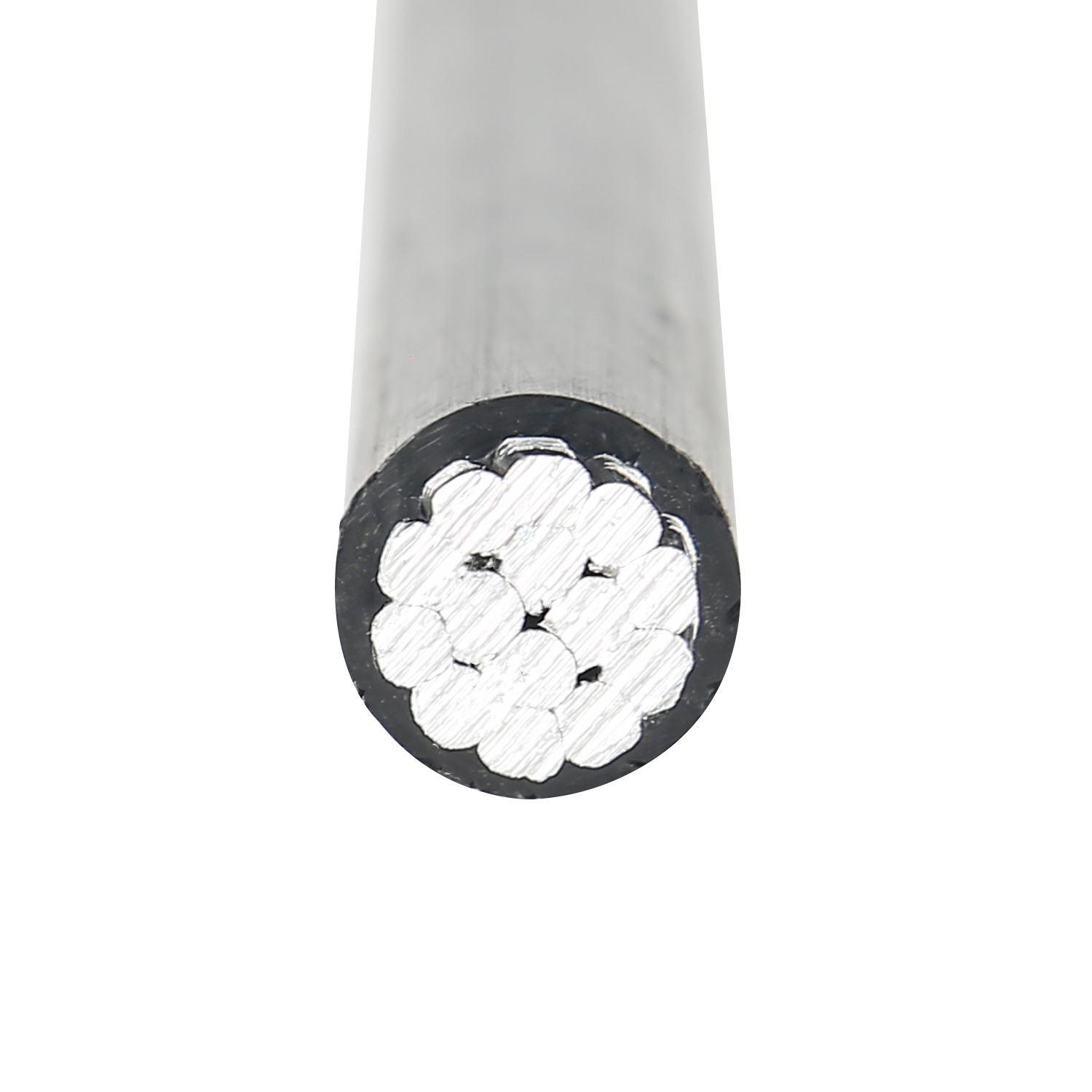

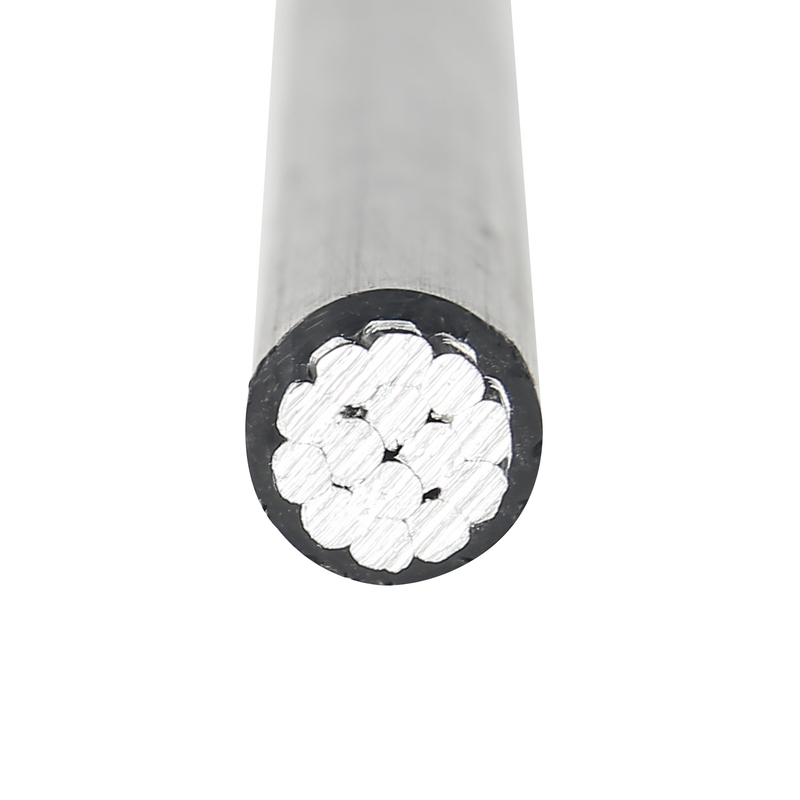

بناء

1. الموصلات: سبيكة الألومنيوم عالية النقاء أو الألومنيوم (AAAC) للمرحلة والأسلاك المحايدة.

2. العزل: البولي إيثيلين متشابك (XLPE) أو البولي إيثيلين عالي الكثافة (HDPE) لمقاومة الأشعة فوق البنفسجية والرطوبة.

3. سلك الرسول: نواة سبيكة من الصلب أو الألومنيوم الاختياري للدعم الميكانيكي.

4. التجميع: موصلات الطور والمحايدة ملتوية أو ملزمة مع أشرطة مقاومة للأشعة فوق البنفسجية.

المعلمات الرئيسية

- تصنيف الجهد: 0.6/1 كيلو فولت (LV) أو 11 كيلو فولت/33 كيلو فولت (MV)

- أحجام الموصلات: 16 مم مربع إلى 240 مم مربع (الألومنيوم)

- نطاق درجة الحرارة: -40 درجة مئوية إلى +90 درجة مئوية (التشغيلية)

- السعة الحالية: ما يصل إلى 600 أ ، اعتمادا على التكوين.

البيانات الفنية

ملكية	قيمة
سمك العزل	1.5 مم - 3.5 مم (XLPE/HDPE)
قوة الشد	1000-1500 ن/مم مربع (سلك الرسول)
مقاومة	1.12 Ω/km (مقابل 50 ملم مربع AL)
وزن	150-600 كجم/كم (يختلف حسب الحجم)

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 Part5-Section D ، Amka (SFS 2200).

البناء: موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد: موصلات الألومنيوم.

التطبيق : يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور

المقطع العرضي	Conductor قطر		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر حمولة
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* محددة لدرجة الحرارة المحيطة من 25 ℃ و Max.Conductor درجة حرارة 70 ℃.

المقطع العرضي	قطر الموصل		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر الحمل
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

أبعاد حزمة الكابل

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة + مقطع عرضي محايد (مم²)	قطر الحزمة تقريبا. (مم)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

خطوط LV-ABC مع رسول محايد معزول

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 الجزء 6 القسم E ، Amka (SFS 2200)

البناء: موصلات الألومنيوم مع عزل XLPE.

التطبيق: يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور

المقطع العرضي	Conductor قطر		سمك العزل		الأقطار الأساسية		قدرة الاستيعاب الحالية	كسر الحمل
(مم²)	دقيقة.	الأعلى.	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* محددة لدرجة الحرارة المحيطة 30 ℃ و MAX. درجة حرارة الموصل 90 ℃.

أبعاد موصلات الرسول المحايدة

المقطع العرضي	Conductor قطر		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر حمولة
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* محددة لدرجة الحرارة المحيطة من 30 ℃ و Max.Conductor درجة حرارة 90 ℃.

أبعاد حزمة الكابل

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة +مقطع عرضي محايد (مم²)	قطر الحزمة تقريبا. (مم)
3 × 25+54.6	30.0
3 × 35+K × 16+54.6	33.0
3 × 50+K × 16+54.6	36.0
3 × 70+K × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* ملاحظة: k عدد موصلات الإضاءة العامة (يمكن أن يكون k يساوي 0.1.2.or 3).

خطوط MV-ABC مع رسول محايد معزول

الكود: ABC 11kV.

المعايير: بلا 1713.

البناء: موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد : موصل فولاذي مجلفن تقطعت به السبل مع عزل XLPE.

التطبيق: يجب على الموصلات المجمعة الجوية مناسبة للمستمر

التشغيل في الهواء الطلق في المناطق الاستوائية على ارتفاعات تصل إلى 2200 متر فوق البحر

المستوى ، رطوبة تصل إلى 90 ٪ ، متوسط درجة الحرارة المحيطة+30 ℃ مع

ما لا يقل عن - 1 ℃ وحد أقصى +4 ℃ في أشعة الشمس المباشرة ، ثقيلة

ظروف ملحي على طول الساحل و isoceraunic مستويات تصل إلى 180

أيام العاصفة الرعدية في السنة.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

خصائص موصل المرحلة

1	حجم الموصل	مم	70	95	185
2	قطره على الموصل	مم	9.3-10.2	11.6	16.4
3	سمك العزل الكهربائي	مم	3.4	3.4	3.4
3	الحد الأدنى عند نقطة واحدة	مم	2.96	2.96	2.96
4	قطر على العزل. الاسمي	مم	16.1-17.0	21.3	25.9
5	قطره على الشاشة الأساسية شبه الموصلة . الاسمي	مم	18.1-19	23.3	27.9
6	سمك الشريط النحاسي	مم	0.15	1.15	2.15
7	سمك الغمد	مم	1.8	1.8	1.8
7	الحد الأدنى عند نقطة واحدة	مم	1.43	1.43	1.51
8	حجم المسلن	مم	50	50	70
9	القطر العام من backdle.nominal	مم	55.7	67.8	79.2
10	الكتلة الاسمية	كجم/م	2.64	3.25	4.65

دعم خصائص المسلن

1	حجم المسلن	مم	50	70
2	عدد الأسلاك		7	7
3	حجم السلك (قطر)	مم	3.0	3.6
4	الحد الأدنى من قوة الشد لكل سلك	كيلوغرام	9.26	13.13
5	استطالة عند الاستراحة. الحد الأدنى	%	3.5	4.0
6	سمك الغطاء الواقي
	الاسمي	مم	1.2	1.2
	الحد الأدنى عند نقطة واحدة	مم	0.96	1.96
7	Impusewhsandvoag E1.250s		21kv/5min	21kv/5min
