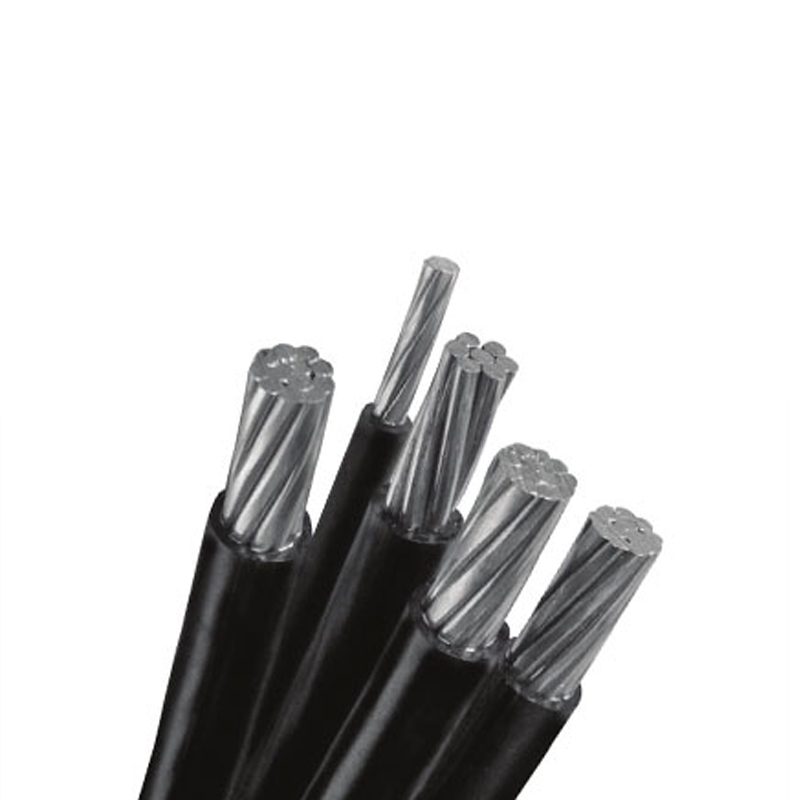

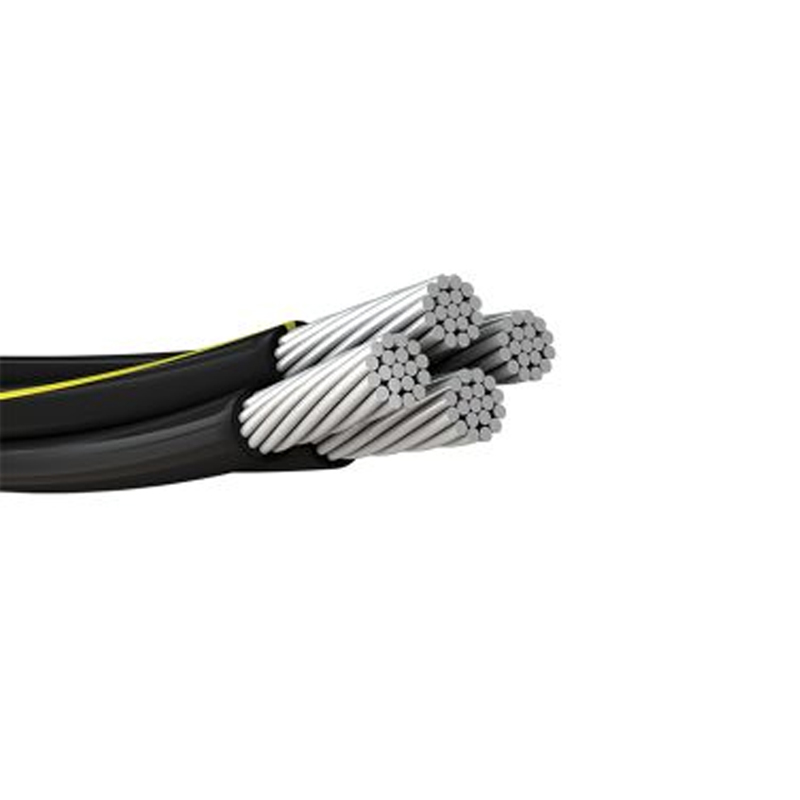

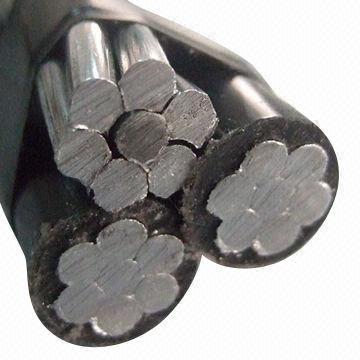

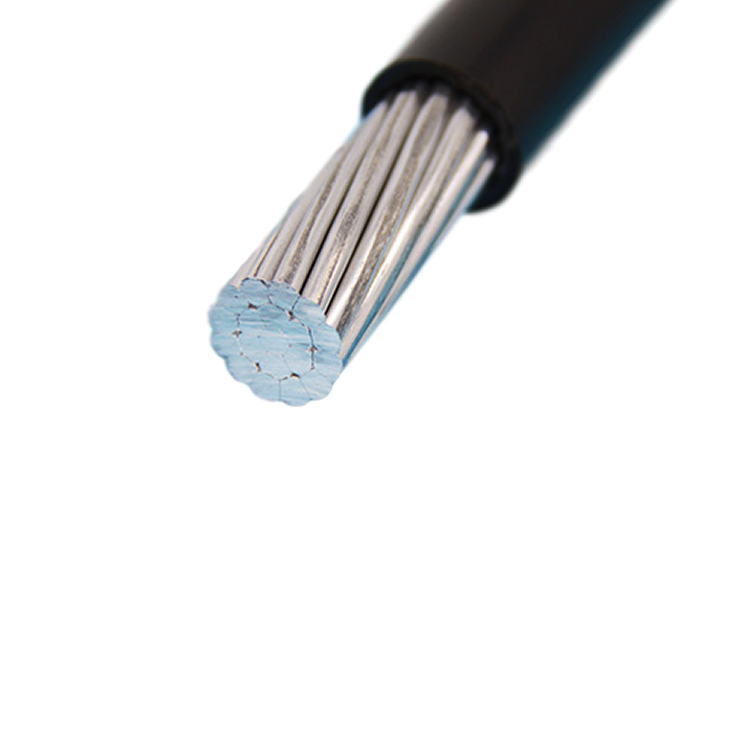

يوفر HD 626 Low Voltage Aerial Cable (ABC) مع Messenger العارية توزيع طاقة موثوق به للتطبيقات المعمارية والبناء. مصمم للمتانة والامتثال للمعايير الدولية ، فهو يضمن المنشآت العامة الآمنة.
الامتثال: HD 626 S1: 1996 الجزء 5 القسم D ، Amka (SFS 2200)
شهادة: ROHS ، IEC 60502
موصلات الطور: جوهر الألومنيوم مع عزل البولي إيثيلين متشابك (XLPE).
رسول محايد: موصل سبيكة الألومنيوم العارية للقوة الميكانيكية والتأريض.
المقطع العرضي | Conductor قطر | سمك العزل | القطر الأساسي | قدرة الاستيعاب الحالية | كسر حمولة | |||
(مم⊃2;) | دقيقة. | تسامح | نوم. | دقيقة. | دقيقة. | الأعلى. | (أ*) | (KN) |
(مم) | (مم) | (مم) | (مم) | (مم) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* محددة لدرجة الحرارة المحيطة من 25 ℃ و Max.Conductor درجة حرارة 70 ℃.
أبعاد الرسول المحايد توصيل TORS
المقطع العرضي | قطر الموصل | سمك العزل | القطر الأساسي | قدرة الاستيعاب الحالية | كسر الحمل | |||
(مم⊃2;) | دقيقة. | تسامح | نوم. | دقيقة. | دقيقة. | الأعلى. | (أ*) | (KN) |
(مم) | (مم) | (مم) | (مم) | (مم) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||
أبعاد حزمة الكابل
عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة + مقطع عرضي محايد (مم⊃2;) | قطر الحزمة تقريبا. (مم) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
مثالي لشبكات الطاقة المعمارية ، بما في ذلك:
بناء خطوط الطاقة روافد.
توزيع النفقات العامة في البنية التحتية الحضرية/الريفية.
غير مناسب للدفن (حتى في القنوات).
التغليف: بكرات خشبية مع تغليف الرطوبة.
الشحن: عبوة تصدير قياسية ، قابلة للتخصيص لكل طلب.
