حدد جهد التيار المستمر المقنن المطلوب وتيار التيار المستمر وطاقة التيار المستمر. تحدد هذه العوامل الجهد الثانوي للمحول وتصنيفات التيار، بالإضافة إلى تكوين دائرة المقوم. النظر في سعة التحميل الزائد ودورة العمل.
تحديد الجهد الأساسي، والتردد (50 هرتز أو 60 هرتز)، وعدد المراحل. تأكد مما إذا كان الإدخال من وحدة تغذية مخصصة أو ناقل مشترك، وما إذا كان هناك تقلب في الجهد أو عدم توازن.
حدد رقم نبض المقوم:
6- النبض: بسيط، أقل تكلفة، محتوى توافقي أعلى.
12-النبض: ملفان ثانويان مع إزاحة طور بمقدار 30 درجة، وتوافقيات منخفضة.
24-نبضة: أربع ملفات ثانوية، مزيد من التخفيض التوافقي، مناسبة لأحمال التيار المستمر الكبيرة.
يحدد رقم النبض عدد اللفات الثانوية، وزوايا تحول الطور، ووصلات الملفات.
اختر وصلة الملف (على سبيل المثال، دلتا، واي، متعرج) ونسبة المعاوقة. تؤثر المعاوقة على تيار الدائرة القصيرة، والتشغيل المتوازي، والمشاركة التوافقية. بالنسبة للمحولات متعددة الملفات، حدد تحول الطور بين الملفات الثانوية.
حدد وفقًا لبيئة التثبيت وملف تعريف التحميل:
AN (الهواء الطبيعي): للسعة المنخفضة إلى المتوسطة، والبيئة الداخلية النظيفة.
AF (الهواء القسري): سعة أعلى مع المراوح، داخليًا.
ONAN (زيت الهواء الطبيعي الطبيعي): مغمور بالزيت، خارجي أو داخلي.
ONAF (زيت الهواء الطبيعي): سعة أعلى، مغمور بالزيت مع المراوح.
OFAF (القوة الجوية القسرية بالنفط): قدرة عالية جدًا، وتدوير الزيت القسري.
مبرد بالماء: لكثافة طاقة عالية للغاية أو مساحة محدودة.
حدد فئة العزل (على سبيل المثال، الفئة F، الفئة H) وارتفاع درجة الحرارة المسموح به. يؤدي ارتفاع درجة الحرارة إلى تقليل الحجم والتكلفة ولكنه قد يؤثر على الحياة. ضع في اعتبارك درجة الحرارة المحيطة والارتفاع والتهوية.
تحديد الحد الأقصى المسموح به لخسارة عدم التحميل وفقدان التحميل. تستخدم التصميمات منخفضة الخسارة فولاذ السيليكون عالي الجودة، والهندسة الأساسية المحسنة، ولفائف النحاس عالية التوصيل. تأكد من ضرورة تلبية معايير الكفاءة المحددة (على سبيل المثال، IEC 60076-20، GB 20052).
داخلي/خارجي: يؤثر على درجة التغليف والتبريد والحماية.
الارتفاع: أكثر من 1000 متر يتطلب تخفيف أو عزل خاص.
درجة الحرارة المحيطة: درجة الحرارة المحيطة العالية تقلل من السعة؛ البيئة المحيطة المنخفضة تؤثر على لزوجة الزيت.
الرطوبة والتلوث: تحديد مسافة الزحف والحماية من التآكل.
الحمل الزلزالي والرياح: للتركيب الخارجي، تأكد من التصميم الميكانيكي.
حدد المعايير المطبقة: IEC 60076، GB 1094، IEEE C57.12.00، إلخ. تتضمن الاختبارات الروتينية مقاومة الملف، والنسبة، والمقاومة، وفقدان الحمل، وفقدان الحمل، واختبارات العزل الكهربائي، وارتفاع درجة الحرارة. قد تشمل اختبارات النوع نبضة البرق، وقصر الدائرة، والقياس التوافقي.
تأكد من البصمة والارتفاع والوزن المسموح به للنقل والتركيب. بالنسبة للوحدات المغمورة بالزيت، ضع في اعتبارك حجم الزيت والوصول إلى الصيانة. بالنسبة للنوع الجاف، فكر في الحصول على تصريح للتبريد.
| وحدة | المعلمة | النطاق / الخيار النموذجي |
|---|---|---|
| يكتب | — | محول مقوم من النوع الجاف أو المغمور بالزيت |
| تصنيف الجهد العاصمة | V | 50 - 2000 |
| تصنيف العاصمة الحالية | A | 100 - 100000 |
| تصنيف قوة العاصمة | كيلوواط | 50 – 200,000 |
| الجهد الأساسي | كيلو فولت | 0.4 - 220 |
| تكرار | هرتز | 50 / 60 |
| عدد المراحل | — | 3 |
| رقم نبض المعدل | — | 6، 12، 24، أو مخصص |
| اللفات الثانوية | — | 1 – 4 أو أكثر |
| مرحلة التحول | ° | 0 - 30 (بين اللفات) |
| مادة اللف | — | النحاس / الألومنيوم |
| المواد الأساسية | — | فولاذ السيليكون الموجه نحو الحبوب |
| طريقة التبريد | — | AN، AF، ONAN، ONAF، OFAF، مبرد بالماء |
| فئة العزل | — | و / ح |
| ارتفاع درجة الحرارة | K | 60 - 100 (مخصص) |
| مقاومة | % | 4 - 12 (مخصص) |
| فقدان عدم التحميل | كيلوواط | وفقا للتصميم والمعايير |
| فقدان التحميل | كيلوواط | وفقا للتصميم والمعايير |
| كفاءة | % | ≥ 98 (عند الحمل المقدر) |
| درجة الحماية | الملكية الفكرية | IP00 – IP54 |
| ارتفاع | m | ≥ 1000 (قياسي)؛ > 1000 مع تخفيض السرعة |
| درجة الحرارة المحيطة | درجة مئوية | -25 إلى +45 (قياسي) |
| المعايير | — | آي إي سي 60076، جيجابايت 1094، آي إي إي سي 57.12.00 |
| تثبيت | — | داخلي / خارجي |
ملحوظة: جميع المعلمات قابلة للتخصيص بناءً على متطلبات التطبيق. تأكد من بيانات التصميم الفعلية قبل الطلب.
أنظمة التحليل الكهربائي والطلاء الكهربائي
صهر الألمنيوم والنحاس والزنك
أفران القوس DC والتدفئة التعريفي
إمدادات الطاقة الجر للسكك الحديدية والمترو
محركات التيار المستمر لمصانع الدرفلة وآلات الورق
إنتاج الهيدروجين والعمليات الكهروكيميائية
مرافق اختبار وأبحاث DC عالية الطاقة

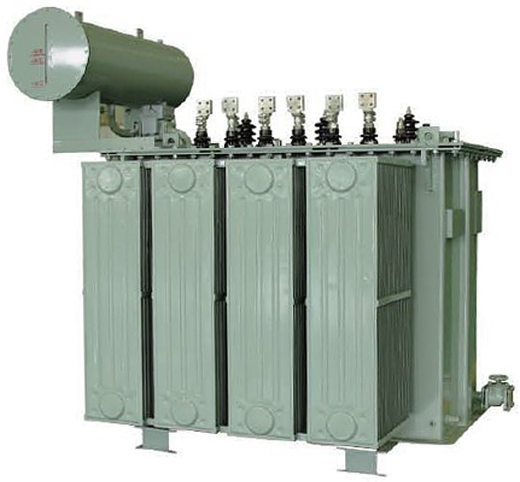

محول المقوم
محولات المقوم هي قوة معدات المقوم ، ومعظم مصدر طاقة التيار المستمر ومصدر طاقة التيار المستمر للنظام الإلكتروني يتم توفيرها بواسطة شبكة AC والمعدات التي تتكون من محولات المقوم والمقوم. لذلك يتم استخدام محول المقوم على نطاق واسع في elec tr elec tr elec elec elec lectro ، elec tr onic tr ، نقل طاقة التيار المستمر ، تحويل التردد وقوة مقوم الصناعة. كل هذه المحولات هي منتجات منخفضة الخسارة وتوفير الطاقة ويمكن أن تكون خاصة مصممة وفقًا لمتطلبات العميل.
1. درجة الحرارة المحيطة: أقصى درجة حرارة ، +40 درجة مئوية ، درجة حرارة دقيقة ، -30 درجة (مراجعة إذا كانت خارج النطاق)
2. الارتفاع: ＜ 1000 متر (ارتفاع درجة الحرارة ومسافة العزل الخارجي ليتم تعديله إذا كان> 1000 متر)
3. الرطوبة النسبية: ＜ 90 ٪ (25 ℃)
4.فئة التلوث الخارجي: 4
