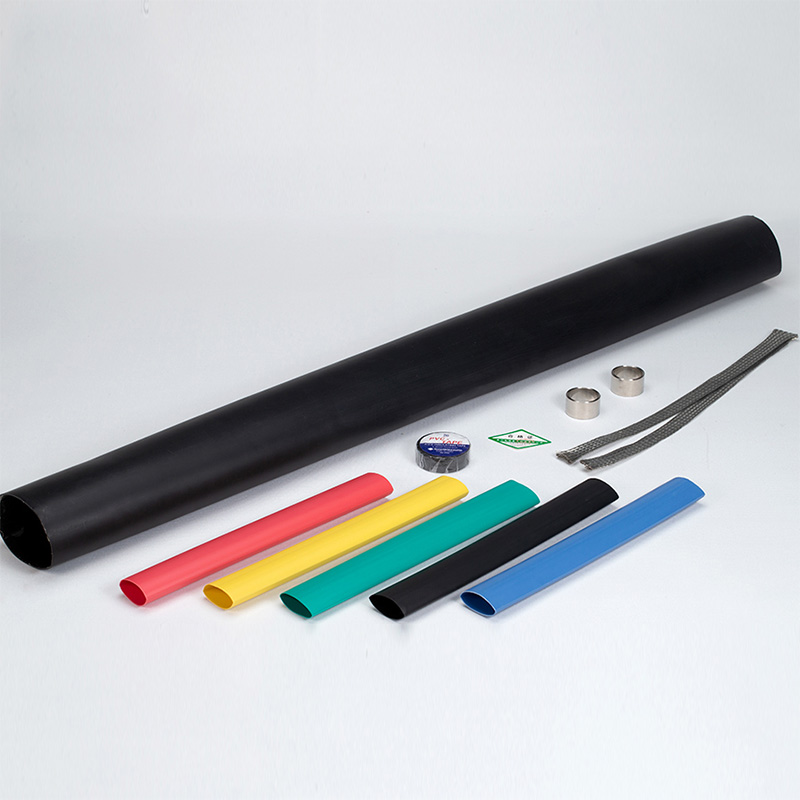

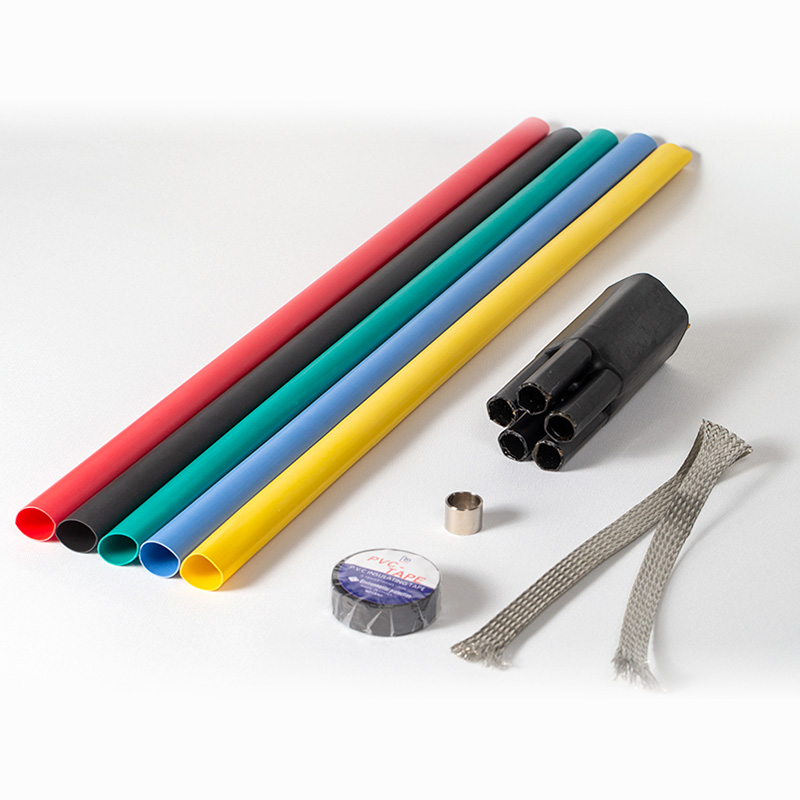

إكسسوارات كابل الجهد المنخفض:
1KV H EAT S HRinkable C قادرًا على ccessories :
تُستخدم ملحقات الكابلات القابلة للتقلص بالحرارة 1KV على نطاق واسع في معالجة إنهاء الكابلات 1KV والاتصال الأوسط ، يتم تقسيم المنتجات إلى جوهر وثلاثة جوهر وأربعة أسواق وخمسة أساسية.
المواصفات الفنية
غرض | متطلبات | اختبار المحتوى | نتيجة |
1 دقيقة تواتر الطاقة يقاوم اختبار الجهد | 4kV لا وميض ، لا انهيار | 4kV 1min لا وميض ، لا انهيار | يمر |
اختبار دورة التحميل (3 دورات) | 5H التسخين ، والتبريد 3H ، ودرجة حرارة الموصل هي 75 ℃ عند التسخين. | 5H التسخين ، والتبريد 3H ، ودرجة حرارة الموصل هي 75 ℃ عند التسخين. | مثل نتيجة الاختبار التالية |
4H تردد الطاقة يقاوم اختبار الجهد | 2.4kV لا وميض ، لا انهيار | 2.4kv 4h لا وميض ، لا انهيار | يمر |
مواصفات المنتج
| نموذج | منطقة المقطع العرضي |
1kV 1 كبل واحد للحرارة القابلة للانتهاء | Sty-1/1 × -0 | 4-6 |
Sty-1/1 × 0 | 10-16 | |
Sty-1/1 × 1 | 25-50 | |
Sty-1/1 × 2 | 70-120 | |
Sty-1/1 × 3 | 150-240 | |
Sty-1/1 × 4 | 300-400 | |
1KV اثنين | Sty-1/2 × -0 | 4-6 |
Sty-1/2 × 0 | 10-16 | |
Sty-1/2 × 1 | 25-50 | |
Sty-1/2 × 2 | 70-120 | |
Sty-1/2 × 3 | 150-240 | |
Sty-1/2 × 4 | 300-400 | |
1 كيلو فولت ثلاث حرارة الكابلات الأساسية إنهاء قابل للتقلص | Sty-1/3 × -0 | 4-6 |
Sty-1/3 × 0 | 10-16 | |
Sty-1/3 × 1 | 25-50 | |
Sty-1/3 × 2 | 70-120 | |
Sty-1/3 × 3 | 150-240 | |
Sty-1/3 × 4 | 300-400 | |
1KV أربعة حرارة الكابلات الأساسية إنهاء قابل للتقلص | Sty-1/4 × -0 | 4-6 |
Sty-1/4 × 0 | 10-16 | |
Sty-1/4 × 1 | 25-50 | |
Sty-1/4 × 2 | 70-120 | |
Sty-1/4 × 3 | 150-240 | |
Sty-1/4 × 4 | 300-400 | |
1 كيلو فولت خمسة حرارة الكابلات الأساسية إنهاء قابلة للانتهاء | Sty-1/5 × -0 | 4-6 |
Sty-1/5 × 0 | 10-16 | |
Sty-1/5 × 1 | 25-50 | |
Sty-1/5 × 2 | 70-120 | |
Sty-1/5 × 3 | 150-240 | |
Sty-1/5 × 4 | 300-400 | |
1 كيلو فولت حرارة كابل حرارة واحدة قابلة للتقلص | SJY-1/1 × -0 | 4-6 |
SJY-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1kV اثنين | SJY-1/2 × -0 | 4-6 |
SJY-1/2 × 0 | 10-16 | |
SJY-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |
1 كيلو فولت ثلاث حرارة الكابلات الأساسية متقلص مفصل الأوسط | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1KV أربعة مفصل متوسط للكابلات القابل للتقلص | SJY-1/4 × -0 | 4-6 |
SJY-1/4 × 0 | 10-16 | |
SJY-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1 كيلو فولت خمسة حرارة الكابلات الأساسية متقلص مفصل الأوسط | SJY-1/5 × -0 | 4-6 |
SJY-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |
1 كيلو فولت من الملحقات الكابلات القابلة للتقلص :
1 、 أوراق البيانات الفنية للمواد الخام
لا. | غرض | وحدة | فِهرِس | طريقة الاختبار |
1 | شد srength | MPA | ≥5.5 | GB/T 528-2009 |
2 | استطالة عند الاستراحة | % | ≥480 | GB/T 528-2009 |
3 | صلابة (الشاطئ أ) | 40 ± 2 | GB/T 531.1-2009 | |
4 | قوة تمزيق | ن/مم | ≥35 | GB/T 529-2008 |
5 | صمدت قوة الجهد | kv/mm | ≥20 | GB/T 1695-2005 |
6 | حجم المقاومة الكهربائية | Ω • سم | ≥1015 | GB/T 1692-2008 |
7 | معامل العزل الكهربائي | 2.8 ~ 3.5 | GB/T 1693-2007 | |
8 | خسارة العزل الكهربائي | ≤0.01 | GB/T 1693-2007 | |
9 | مقاومة التتبع | ≥1a3.5 | GB/T 6533-2003 |
2 、 معايير التصنيع: IEC 60502 (أي ما يعادل GB/T 12706).

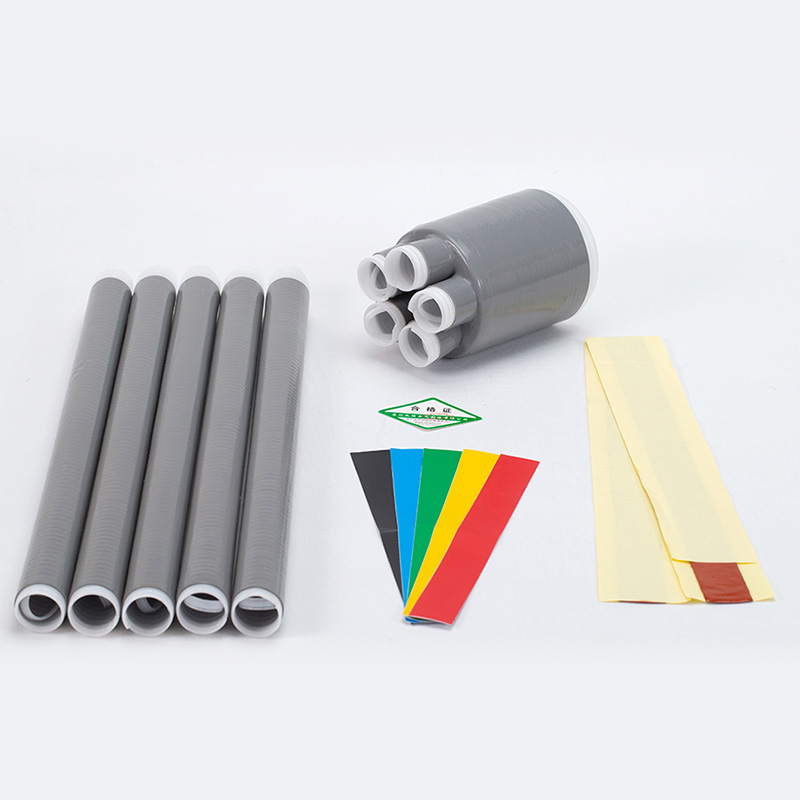

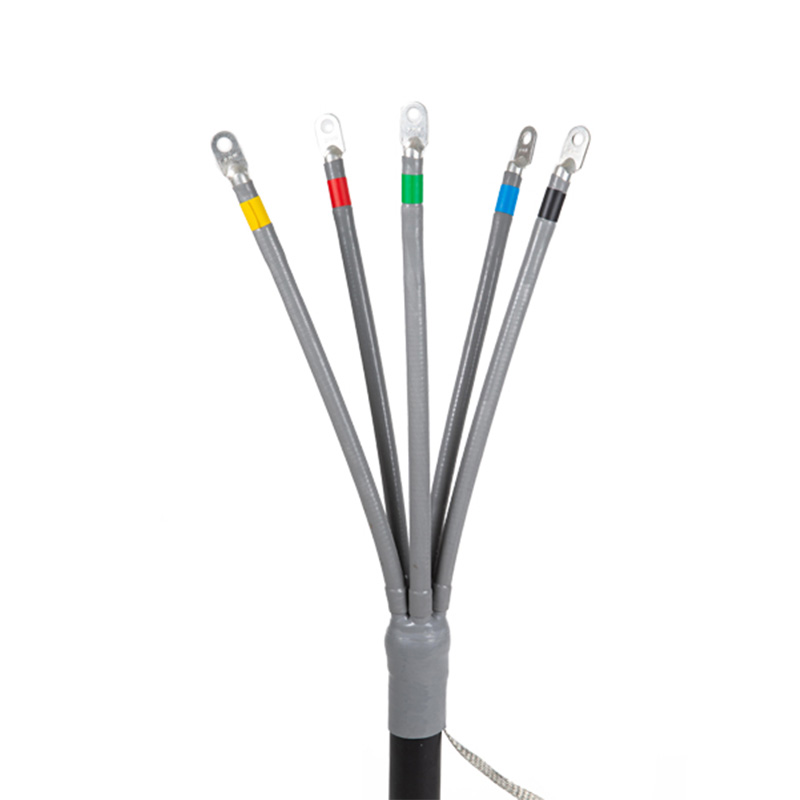

1 كيلو فولت من إكسسوارات الكابلات القابلة للتبريد البيانات الفنية الرئيسية
لا. | غرض | المتطلبات | المتطلبات الفنية |
1 | 8kV ， 5min | 8kv/5min | |
2 | اختبار جهد تردد | 7.2kV ， 4h | 7.2kV ， 4h |
3 、 حالة البيئة
3.1 مكان التثبيت: داخلي أو في الهواء الطلق.
3.2 ارتفاع الارتفاع: ≤1000M
3.3 مستوى التلوث: IV
3.4 كحد أقصى. الغطاء الجليدي: 10 مم
3.5 درجة حرارة البيئة: -40 ℃～+45 ℃
3.6 كحد أقصى. سرعة الرياح: لا يزيد عن 35 مترًا/ثانية (يساوي ضغط الرياح: 700Pa)
3.7 مستوى الزلزال: 7
4 、 البيانات الفنية الرئيسية
4.1 الجهد المكتسب: 0.6/1KV
4.2 درجة حرارة التشغيل:
تلبية نفس متطلبات درجة الحرارة مثل الكابلات التي تناسب الملحقات.
4.3 يجب أن لا يقل مستوى إكسسوارات الكابلات العازلة من الكابلات المناسبة.
4.4 يجب أن تشمل ملحقات الكابل جميع التجهيزات ذات الصلة والمواد المستهلكة التي تحتاجها أثناء التثبيت.
4.5 يجب أن تجتاز جميع الملحقات الباردة القابلة للتقلص اختبارات المصنع وعمليات التفتيش قبل تسليمها. يجب أن يكون سطح المنتجات سلسًا ، ولا توجد نقاط سوداء أو حفر أو تشققات مرئية بسبب المواد السيئة أو تكنولوجيا التصنيع الخاطئة. يجب أن يفي بُعد البناء بمتطلبات الرسم.
5 、 تجهيزات
5.1 الاختراق
5.2 أنابيب (الطول الأصلي: 450 مم)
5.3 أشرطة PVC
5.4 ملء المواد اللاصقة
5.5 العروات الكابل (وفقًا لمتطلبات الطلب المحددة للعميل)
