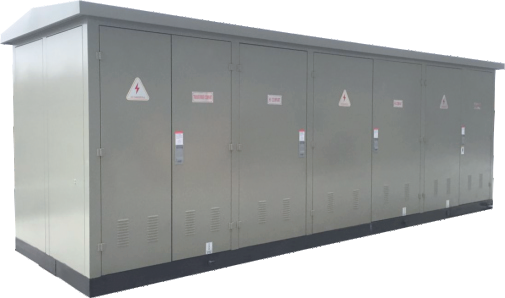

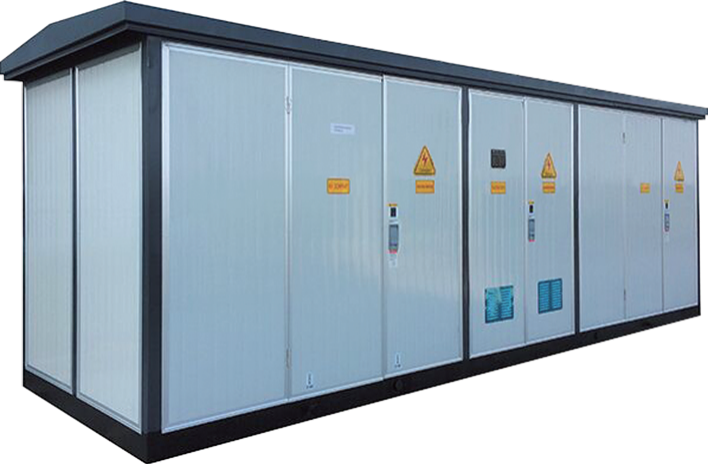

محول مسبق
المحول المسبق هو نوع من جهاز توزيع الطاقة المضغوط الذي يدمج الأجهزة الكهربائية عالية الجهد ، المحول ، الأجهزة الكهربائية الجهد المنخفض معًا. يمكن استخدامه في المباني الشاهقة ، والمباني في المناطق الحضرية والريفية ، والمجتمعات السكنية ، ومناطق تطوير التكنولوجيا الفائقة ، والمصانع الصغيرة والمتوسطة ، ومناطق التعدين ، وحقول النفط ، ومواقع البناء المؤقتة ، وغيرها من المباني ، ويمكن استخدامها أيضًا لقبول وتوزيع الطاقة في نظام توزيع الطاقة.
حالة التشغيل
الارتفاع فوق مستوى سطح البحر: لا يزيد عن 1000 متر
درجة الحرارة المحيطة: أعلى درجة حرارة +40 ℃ أدنى درجة حرارة -25 ℃ درجة الحرارة المتوسطة في 24 ساعة لا أكثر
من +35 ℃
سرعة الرياح في الهواء الطلق لا تزيد عن 35 متر/ثانية
الرطوبة النسبية للهواء لا يزيد عن 90 ٪ (+25 ℃)
مقاومة الصدمة: التسارع الأفقي لا يزيد عن 0.4 متر/ثانية 2 ، التسارع العمودي لا يزيد عن 0.2 متر/ثانية 2
ظروف التثبيت: لا يوجد خطر حريق وانفجار خالي من التلوث الخطير والتآكل الكيميائي وشديد
الاهتزاز والصدمة.
الميزات الهيكلية للمنتج
يتكون هذا المنتج من جهاز توزيع الطاقة عالي الجهد ، والمحول وجهاز توزيع طاقة الجهد المنخفض ،
ينقسم إلى ثلاثة مقصورات وظائف ، مقصورة عالية الجهد ، مقصورة المحولات والجهد المنخفض
مقصورة. يتم توفير كل من مقصورات الجهد العالي والجهد المنخفض مع جميع الوظائف ، مصدر الطاقة الأساسي
يمكن تكوين نظام على جانب الجهد العالي في طرق إمداد الطاقة المختلفة ، مثل مزود الطاقة الصافي الدائري ، المحطة الطرفية
إمدادات الطاقة ، إمدادات الطاقة مع العرض المزدوج. يمكن أيضًا تثبيت أداة قياس الجهد العالي على جانب الجهد العالي
لتلبية متطلبات قياس الجهد العالي. بالنسبة لمحولات المحولات ، محول زيت منخفض الخسارة محول
ويتوفر المحول الجاف ، ومجهزة مقصورة المحولات مزودة بنظام تبريد الهواء القسري ذاتيا و
نظام الإضاءة. يمكن تزويد مقصورة الجهد المنخفض ببنية نوع اللوحة أو الخزانة على أساس العميل
المتطلبات ، ولها وظائف مختلفة بما في ذلك توزيع طاقة القيادة ، وتوزيع الطاقة للإضاءة ، والتعويض
من الطاقة التفاعلية ، وقياس طاقة الكهرباء ، وقياس استهلاك الكهرباء لتلبية المطالب المختلفة
العملاء وتزويد العملاء بإدارة مريحة وجودة عالية من حيث مزود الطاقة.
تم تصميم مقصورة الجهد العالي مع بنية مضغوطة ووظيفة التعشيق لـ 'Five Creadions ' إلى تمامًا
حماية من سوء التشغيل. بناءً على طلب العميل ، يمكن تجهيز المحول بسكة دليل للوصول المريح
من خلال البوابات على كلا الجانبين.
الدائرة التخطيطي DIGRA M
ترتيب مخطط تخطيطي
