ملحقات كابل الجهد المتوسطة:

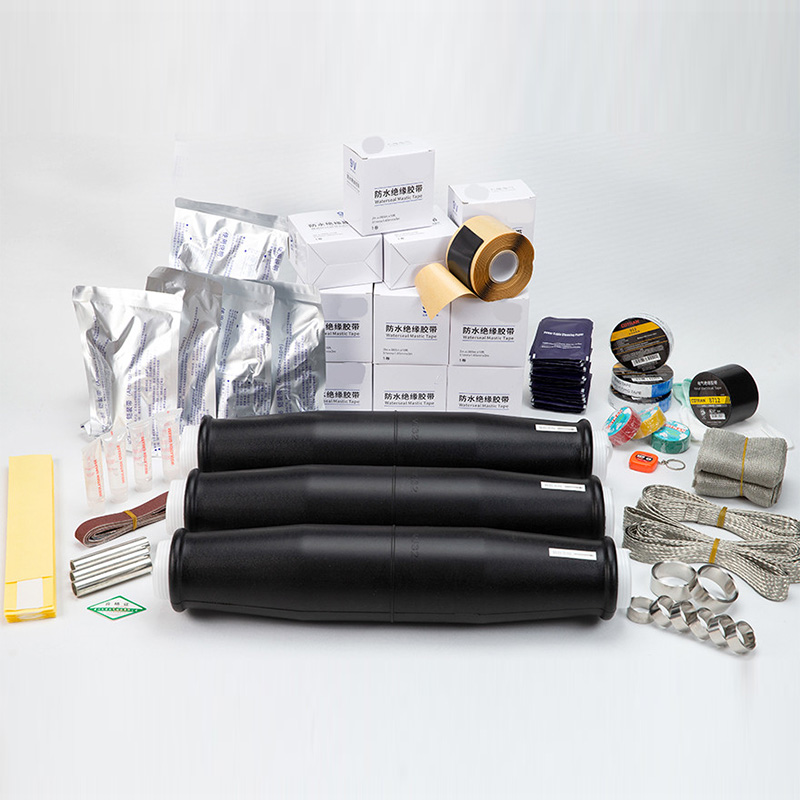

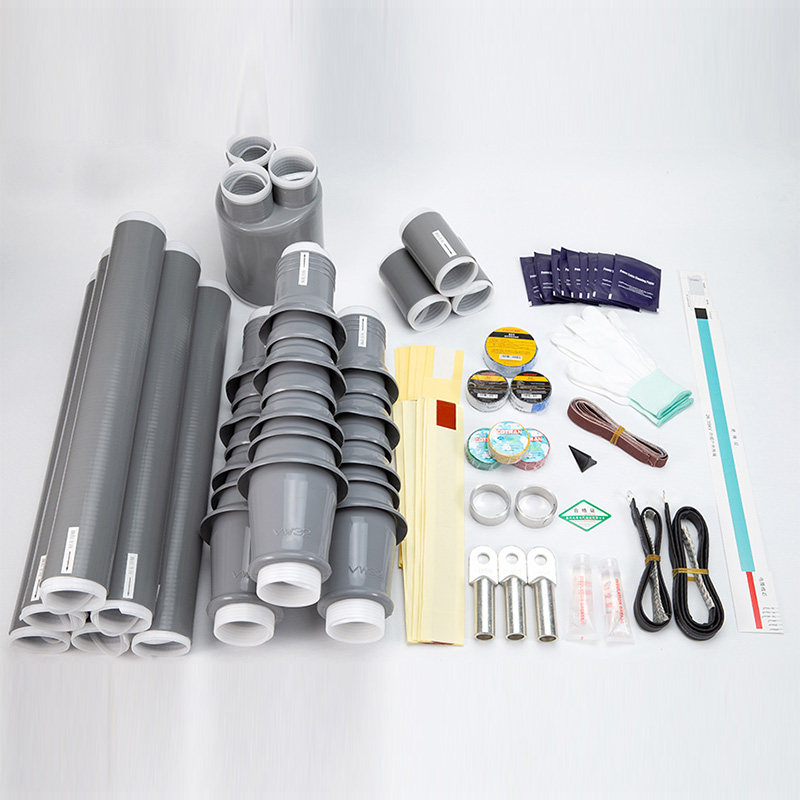

6-35KV ملحقات الكابلات القابلة للتقلص:
4e-NLS تتقلص الانتهاء الداخلي ، 4e-wls الانخفاض في الهواء الطلق ، تتكون المفصل الأوسط 4e-jls بشكل أساسي من جسم مسمن الجاهزة ، وتصميمات (داعمة) أنبوت الأنبوب والتوصيل الباردة (مفصل الأوسط). يستخدم مخروط إجهاد الجسم المسبق والجسم العازل صبًا من المطاط السيليكون السائل ، والذي له استقرار طويل الأجل للقوة الضيقة الحزمة وقدرة المجال الكهربائي الموحد. احتفظ دائمًا بضغط شعاعي مناسب لجسم الكابل. سمة الواجهة جيدة دون انهيار تنفس الزحف عند تشغيل الكابل. تلبي عمليات الإنهاء أو توصيل أنبوب الكبل متطلبات المواد الأساسية أو متطلبات المستخدمين لضمان حماية عزل الكابل ومقاوم للماء.
ميزات الهيكل الرئيسي:
المادة الخام الممتازة: يتكون الجسم المسبق من السيليكون السائل عالي الجودة ، والذي يحتوي على عزل ممتازة ، استطالة ، وخصائص الانهيار ، تشوه صغير المتبقي بعد التوسع.
بنية تقلص البرد: استخدام أحدث معدات التوسع وأنبوب دعم التوسع لضمان توسيع المنتج دون تلف.
سهولة التثبيت: باستخدام بنية توسيع تقلص البرد ، ليست هناك حاجة إلى تدريب خاص ، ، العمل منخفض بسبب التثبيت المريح.

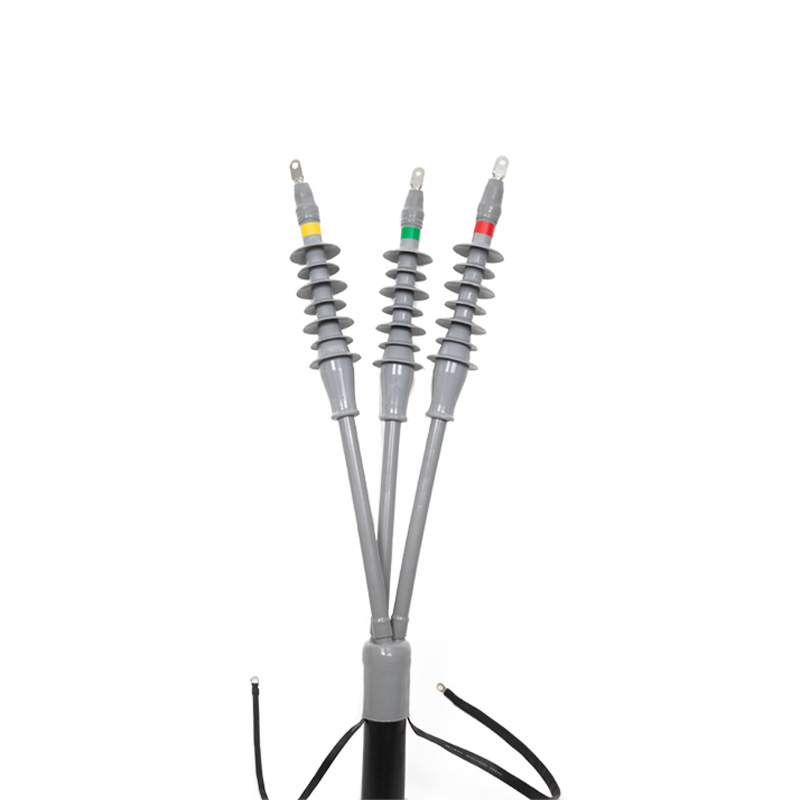

6-35KV تقليص البرد الداخلي ، الإنهائيات الخارجية ، والمفاصل معلمات الأداء الكهربائي
جهد جهد UO/U (UM) KV | 6/10 (12.5) | 8.7/15 (17.5) | 26/35 (40.5) | السكك الحديدية UO = 27.5 | نتيجة الاختبار | |||
اختبار الجهد التردد 5min | لا وميض ، دون انهيار تحت 4.5UO | لا وميض ، دون انهيار | ||||||
جهد التردد لمدة 1 دقيقة تحت اختبار المطر | لا وميض ، دون انهيار تحت 4UO | لا وميض ، دون انهيار | ||||||
التفريغ الجزئي في اختبار درجة حرارة الغرفة | حجم التفريغ تحت 1.73UO ≤10pc | ≤1.6pc | ||||||
دورة تحميل الجهد الثابت في اختبار الهواء | مسخن 2.5uo وموصل إلى درجة حرارة إلى 95-100 درجة مئوية ثلاث مرات ، لا وميض ، دون انهيار | لا وميض ، دون انهيار | ||||||
التفريغ الجزئي في اختبار درجة الحرارة العالية | موصل الكابل الساخن إلى 95-100 درجة مئوية ، حجم التفريغ تحت 1.73UO ≤10pc | ≤1.6pc | ||||||
التفريغ الجزئي في اختبار درجة حرارة الغرفة | حجم التفريغ تحت 1.73UO ≤10pc | ≤1.6pc | ||||||
الجهد الدافع في اختبار درجة الحرارة العالية | 75 كيلو فولت | 95 كيلو فولت | 200 كيلو فولت | 250 كيلو فولت | لا وميض ، دون انهيار | |||
موصل الكابل الساخن إلى 95-100 درجة مئوية ، سواء الإيجابية أو السلبية 10 مرات ، لا وميض ، دون انهيار | ||||||||
اختبار دورة تحميل الجهد الثابت | مسخن 2.5uo وموصل إلى درجة حرارة إلى 95-100 درجة مئوية ستين مرة ، لا وميض ، دون انهيار | لا وميض ، دون انهيار | ||||||
التفريغ الجزئي في اختبار درجة الحرارة العالية | موصل الكابل الساخن إلى 95-100 درجة مئوية ، حجم التصريف تحت 1.73UO ≤10pc | ≤1.6pc | ||||||
التفريغ الجزئي في اختبار درجة حرارة الغرفة | حجم التفريغ تحت 1.73UO ≤10pc | ≤1.6pc | ||||||
اختبار الجهد الدافع | 75 كيلو فولت | 95 كيلو فولت | 200 كيلو فولت | 250 كيلو فولت | لا وميض ، دون انهيار | |||
كل من القطبية الإيجابية والسلبية 10 مرات ، لا وميض ، دون انهيار | ||||||||
15 دقيقة اختبار الجهد التردد | لا وميض ، دون انهيار تحت 2.5UO | لا وميض ، دون انهيار | ||||||
اختبار رذاذ ملح الإنهاء في الهواء الطلق | 1.25 UO ، 1000H ، لا وميض ، دون انهيار ، لا يوجد تآكل كهربائي كبير وتلف ميكانيكي | لا وميض ، دون انهيار | ||||||
الاختبار الرطب الإنهاء الداخلي | 1.25 UO ، 300 ساعة ، لا وميض ، دون انهيار ، لا تآكل كهربائي كبير وتلف ميكانيكي | لا وميض ، دون انهيار | ||||||

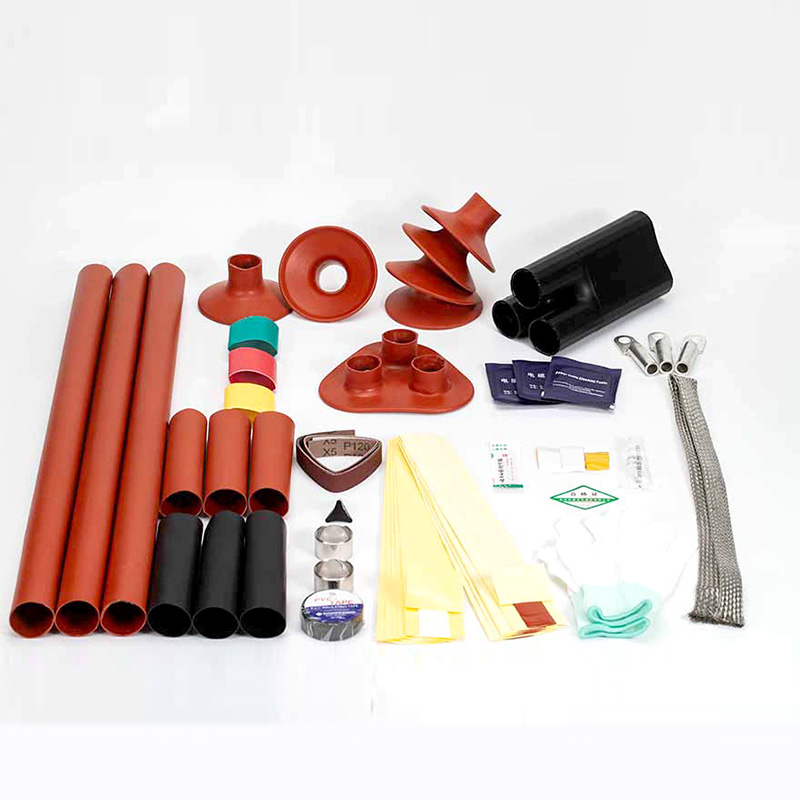

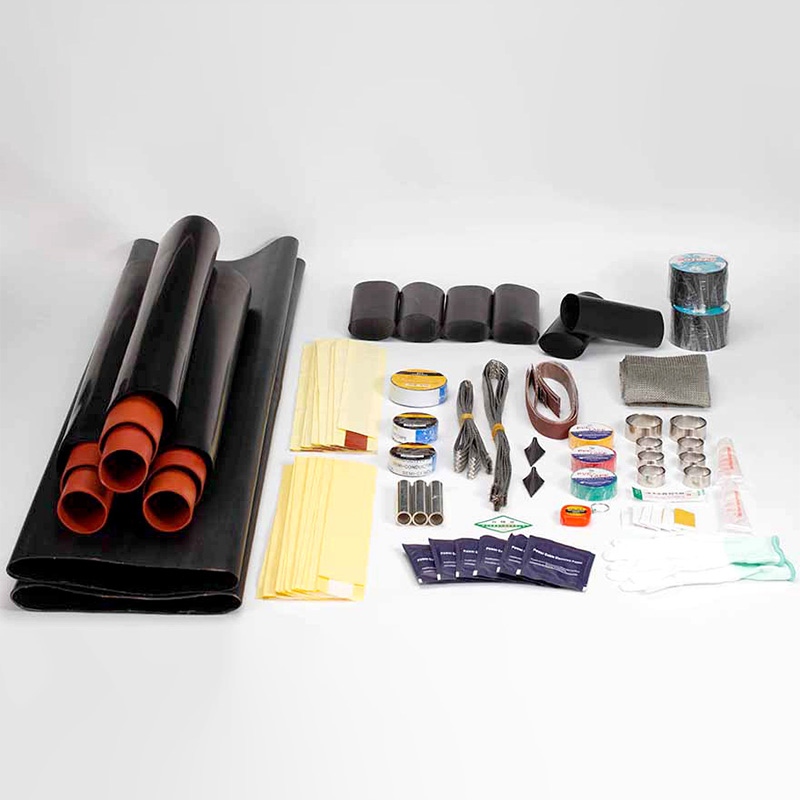

6-35KV ملحقات الكابلات القابلة للتقلص للحرارة :
4E-NRS ، 4E-WRS ، 4E-JRS يتم تطبيق ملحقات كابلات سلسلة تقلص الحرارة على 35 كيلو فولت وتحت كابل المطاط. تستخدم ملحقات الكبل المتقلصة للحرارة استيراد بوليمر متعدد الأطوار ، وهو تحديث منتجات إكسسوارات كبل النوع ملفوفة. من خلال التثبيت المريح ، استمر في الضغط الشعاعي المناسب على جسم الكابل ، وخاصية الواجهة جيدة. أنبوب التحكم في الإجهاد في نوع المعلمة لتحسين توزيع المجال الكهربائي ، والذي يمكن أن يحل بشكل فعال قسم الدرع الخارجي الكابل في مشكلة تركيز الإجهاد الكهربائي. يتم تحسين الخصائص الكهربائية من ملحقات كبل النوع ملفوف لضمان السلامة والتشغيل الموثوق. المكونات الرئيسية أنبوبي ، بما في ذلك أنبوب التحكم في الإجهاد ، وأنبوب العزل ، وثلاثة أنبوب إصبع ، وأكمام وقائية أنبوب مغلق ، إلخ.
ميزات الأداء والهيكل الرئيسي ：
الأداء الفني: Meet BS EN 50181 ، IEC60502 ، GB/T12706 متطلبات.
المواد الخام لتقلص الحرارة: أنبوب الإجهاد هو نوع المعلمة ، حقل كهربائي موزعة جيدًا في الكابل العازلة المقطوع. أنبوب العزل له تأثير إزاحة ، والأكمام الوقائية لها تأثير الحماية. انكماش حرارة المنتج مستقر تمامًا ، ويمكن أن يتقلص إلى الحجم الأصلي في حالة التدفئة ، فإن التشوه المتبقي صغير. جميع المنتجات تعالج تشكيل في المصنع. ليست هناك حاجة لاستخدام النار ، ولا يوجد تدريب خاص ، والتركيب بسيط وسريع.
لديها مقاومة للقذارة والشيخوخة ومقاومة للماء جيدة ، مع أداء مقاوم للحرارة البارد المتفوق.
السطح ناعم وجميل.
لا | اسم | نموذج | الجهد االكهربى | المقطع العرضي للكابل | الجهد االكهربى | المقطع العرضي للكابل |
1 | تقليص الحرارة إنهاء داخلي | 4E-NRS-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～ 70mm² | 8.7/15 | 25 ～ 50mm² |
4E-NRS-8.7/15-2 | 95 ～ 185mm مربع | 70 ～ 150mm² | ||||
4E-NRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4E-NRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630 مم مربع | ||||
2 | تنكمش الحرارة في الهواء الطلق | 4E-WRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4E-WRS-8.7/15-2 | 95 ～ 185mm مربع | 70 ～ 150mm² | ||||
4E-WRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4E-WRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630 مم مربع | ||||
3 | تقلص الحرارة المفصل الأوسط | 4E-JRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4E-JRS-8.7/15-2 | 95 ～ 185mm مربع | 70 ～ 150mm² | ||||
4E-JRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300mm² | ||||
4E-JRS-8.7/15-4 | 500 ～ 800mm² | 400 ～ 630 مم مربع | ||||
4 | تقليص الحرارة إنهاء داخلي | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150mm² | 26/35 | 50 ～ 120mm² |
4E-NRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-NRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-NRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² | ||||
5 | تنكمش الحرارة في الهواء الطلق | 4E-WRS-26/35-1 | 50 ～ 150mm² | 50 ～ 120mm² | ||
4E-WRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-WRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-WRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² | ||||
6 | تقلص الحرارة المفصل الأوسط | 4E-JRS-26/35-1 | 50 ～ 150mm² | 50 ～ 120mm² | ||
4E-JRS-26/35-2 | 185 ～ 300mm² | 150 ～ 240mm² | ||||
4E-JRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400mm² | ||||
4E-JRS-26/35-4 | 630 ～ 800mm² | 500 ～ 800mm² |
سيناريوهات التطبيق
نظام الطاقة المتوسطة الجهد: ينطبق على أنظمة نقل الطاقة والتوزيع مع مستويات الجهد من 6-35 كيلو فولت.
بناء البنية التحتية الحضرية: مناسبة بشكل خاص لوضع الكابلات تحت الأرض لضمان استقرار إمدادات الطاقة الحضرية.
مزايا المنتج
عملية التثبيت البسيطة: استخدام تقنية تقلص البرد ، لا يلزم التدريب الخاص ، والتركيب سريع ومريح.
الاستقرار على المدى الطويل: يتمتع المنتج بأداء كهربائي ممتاز وقدرة مضادة للشيخوخة ، ويمكن أن يعمل بشكل ثابت حتى في بيئات عالية الأجل عالية الأجل وبيئات الرطوبة العالية.
الأسئلة الشائعة
س: ما هي مستويات الجهد للكابلات المناسبة؟
ج: إن ملحقات كابلات البرد المتوسطة المتوسطة لدينا مناسبة لأنظمة الكابلات مع مستويات الجهد من 6 إلى 35 كيلو فولت ، وتغطي مجموعة متنوعة من المحطات والمفاصل الوسيطة لتلبية متطلبات التطبيق المختلفة.
س: كيفية تثبيت ملحقات الكابل المتدلية الباردة؟
ج: هذا المنتج بسيط للغاية في التصميم ويستخدم تقنية تقلص البرد ، لذلك لا يلزم التدريب الخاص. فقط اتبع دليل التثبيت المقدم.
