| الكمية: | |
|---|---|
4E
| نموذج سلسلة | الجهد U₀/U | النوى | كابل عزل نطاق القطر | تطبيق | نوع الدرع |
|---|---|---|---|---|---|
| هست-10/1 | 6/10 كيلو فولت | 1 | 16-35 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-10/3 | 6/10 كيلو فولت | 3 | 20-45 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-15/1 | 8.7/15 كيلو فولت | 1 | 18-40 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-15/3 | 8.7/15 كيلو فولت | 3 | 25-50 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-24/1 | 12/20 كيلو فولت | 1 | 22-48 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-24/3 | 12/20 كيلو فولت | 3 | 30-60 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-35/1 | 26/35 كيلو فولت | 1 | 30-60 ملم | داخلي / خارجي | شريط / سلك نحاسي |
| هست-35/3 | 26/35 كيلو فولت | 3 | 40-75 ملم | داخلي / خارجي | شريط / سلك نحاسي |
تتوفر مجموعات مخصصة لأقطار العزل غير القياسية وإنشاءات الكابلات.
تصنيف الجهد (U₀/U): يتوافق مع الجهد الكهربي المقدر للكابل. بالنسبة لنظام 10 كيلو فولت، استخدم مجموعة 6/10 كيلو فولت أو 8.7/15 كيلو فولت اعتمادًا على التأريض. لنظام 35 كيلو فولت، استخدم مجموعة 26/35 كيلو فولت.

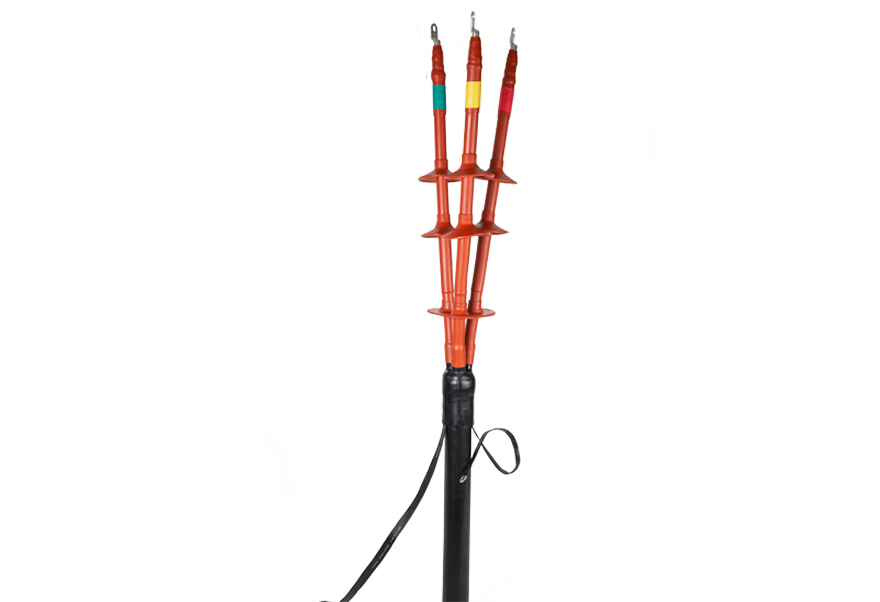

عدد النوى: أحادية النواة أو ثلاثية النواة. تشتمل المجموعات ثلاثية النواة على أنابيب منفصلة لكل نواة وحذاء للاختراق.
القطر الخارجي لعزل الكابل: هذا هو البعد الحرج. قم بقياس القطر فوق شاشة العزل (باستثناء الطبقة شبه الموصلة). حدد المجموعة التي يغطي نطاق قطرها الكابل الخاص بك. إذا كان قطر الكابل يقع بين حجمين من المجموعة، فاختر الحجم الأكبر واستخدم شريط إغلاق إضافي.
هيكل الدرع: شريط نحاسي، سلك نحاسي، أو غمد من الرصاص. تشتمل المجموعات على رصاص أرضي مناسب وزنبرك ثابت القوة لتوصيل الدرع. لغمد الرصاص، استخدم الأكمام الرصاص واللحام.
داخلي أو خارجي: تشتمل مجموعات الأدوات الخارجية على أنابيب مضادة للتتبع ومسافة زحف أكبر. المجموعات الداخلية أقصر. كلاهما يستخدم نفس مبدأ التحكم في الضغط.
المقطع العرضي لموصل الكابل: يحدد حجم العروة الطرفية. تتضمن المجموعات عادةً عروات لمجموعة من المقاطع العرضية. حدد مادة الموصل (النحاس أو الألومنيوم) ونوع العروة (الضغط أو التثبيت بمسامير أو الميكانيكية).
بيئة التركيب: بالنسبة للمناطق شديدة التلوث، اختر مجموعة الأدوات الخارجية ذات الزحف الممتد. للارتفاعات العالية، خفض الجهد. بالنسبة للمناطق الزلزالية، استخدم وصلات مرنة.
| قيمة | المعلمة |
|---|---|
| الفولطية U₀/U | 3.6/6، 6/10، 8.7/15، 12/20، 18/30، 26/35 كيلو فولت |
| الحد الأقصى لجهد النظام أم | 7.2، 12، 17.5، 24، 36، 42 كيلو فولت |
| تحمل تردد الطاقة (5 دقائق) | 2.5 وحدة دولية لمدة دقيقة واحدة (اختبار روتيني) |
| مقاومة نبضات البرق (1.2/50 ميكروثانية) | 60، 75، 95، 125، 150، 170 كيلو فولت (حسب الفئة) |
| التفريغ الجزئي عند 1.73 U₀ | ≥ 10 قطعة |
| درجة حرارة الموصل المستمر | 90 درجة مئوية |
| درجة الحرارة الزائدة في حالات الطوارئ | 130 درجة مئوية (≥ 8 ساعات) |
| درجة حرارة الدائرة القصيرة | 250 درجة مئوية (≥ 5 ثواني) |
| درجة حرارة الانكماش الحراري | 120-140 درجة مئوية |
| درجة حرارة التثبيت الموصى بها | أعلى من -10 درجة مئوية |
| مسافة الزحف (في الهواء الطلق) | ≥ 31 ملم/كيلو فولت |
| مدة صلاحية المجموعة | 2 سنة من تاريخ الإنتاج |
| شروط التخزين | جاف، وجيد التهوية، أقل من 35 درجة مئوية، وتجنب أشعة الشمس |
إعداد الكابل: قم بقطع الكابل حسب الطول، وقم بإزالة الغلاف الخارجي والدرع والفراش. اترك مدة كافية لإنهاء الخدمة. قم بإزالة شاشة العزل لكشف العزل. طبقة شبه موصلة مشطوفة.
تثبيت الرصاص الأرضي: قم بتوصيل الرصاص الأرضي بالدرع النحاسي باستخدام زنبرك ثابت القوة. بالنسبة إلى النواة الثلاثة، قم بتوصيل كل درع ودرع أساسي. لحام أو تجعيد.
استخدم أنابيب التحكم في الضغط: سطح عازل نظيف. قم بتمرير أنبوب التحكم في الضغط فوق قطع الشاشة العازلة. الحرارة بالتساوي من المركز إلى الخارج حتى تعافى.
تطبيق أنابيب العزل: حرك أنبوب العزل فوق أنبوب التحكم في الضغط. ينكمش بالحرارة من الأسفل إلى الأعلى لتجنب جيوب الهواء.
تطبيق أنابيب الختم: بالنسبة للأماكن الخارجية، قم بتمرير أنبوب مضاد للتتبع فوق أنبوب العزل. انكماش الحرارة. للاستخدام الداخلي، استخدم أنبوب الختم في الأعلى.
تثبيت العروة الطرفية: قم بتجعيد أو ربط العروة بالموصل. تغطية برميل العروة مع أنبوب الختم والانكماش الحراري.
الختم والإنهاء: ضع مادة حشو موصلة عند قطع الشاشة إذا لزم الأمر. تأكد من استعادة جميع الأنابيب بالكامل وعدم وجود فراغات. اختبار مقاومة العزل.
اتبع دائمًا دليل تعليمات المجموعة المحدد المقدم مع كل عملية إنهاء.

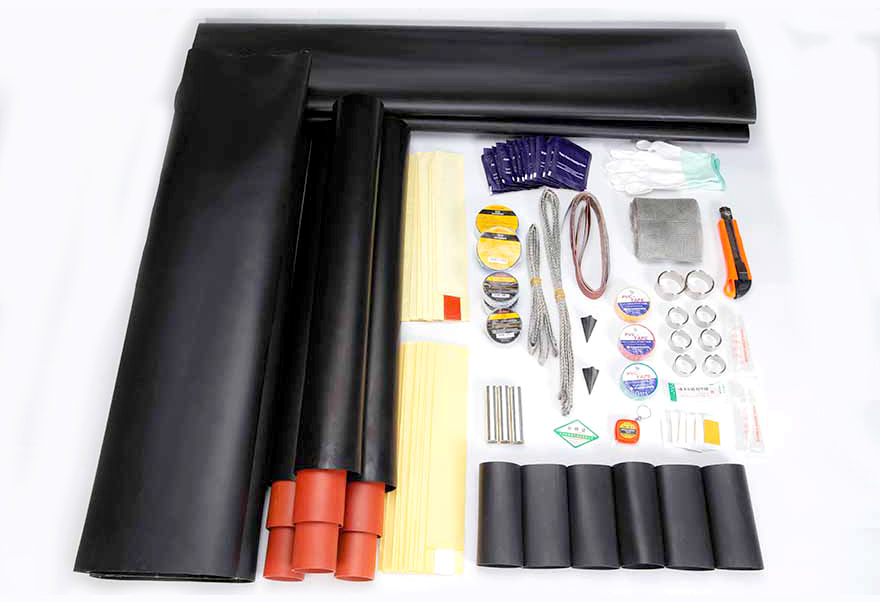

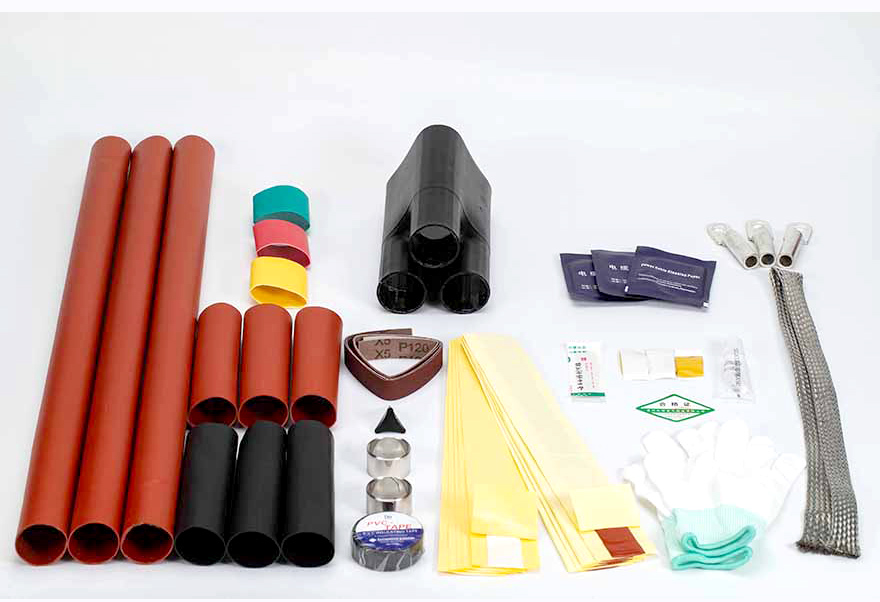

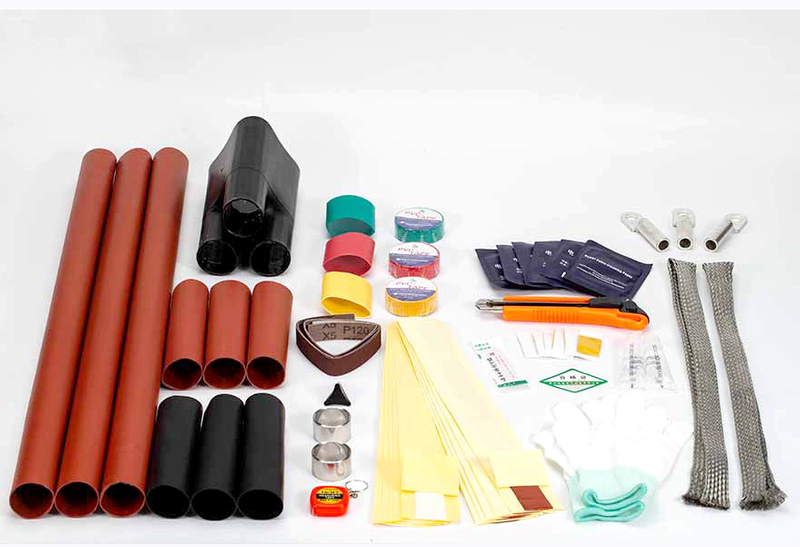

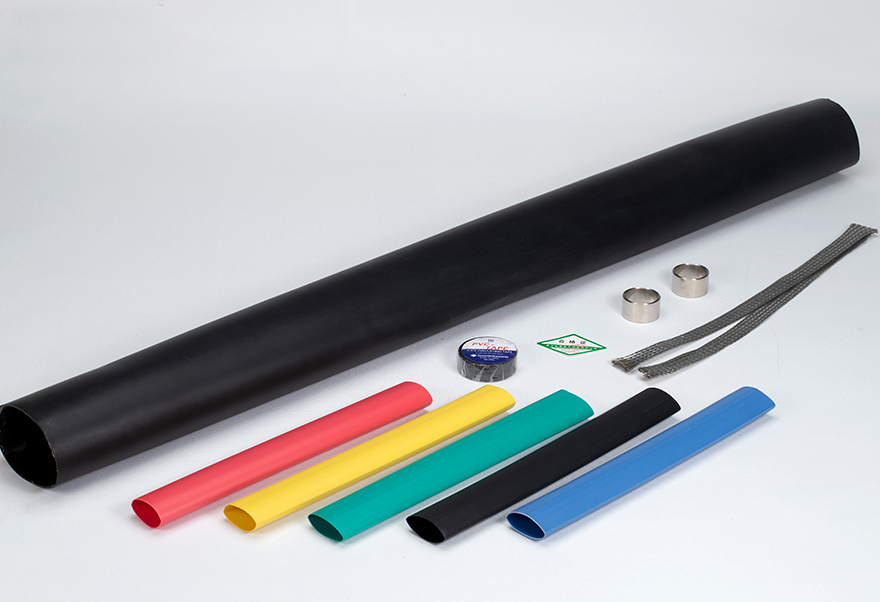

| وصف | كمية | السلعة |
|---|---|---|
| أنابيب التحكم في الإجهاد | 3 | انكماش حراري، أحمر |
| أنابيب العزل | 3 | انكماش حراري، أسود |
| أنابيب مكافحة التتبع | 3 | يتقلص بالحرارة، رمادي |
| التمهيد الاختراق | 1 | انكماش حراري، أسود |
| أنابيب الختم | 3 | انكماش حراري، أسود |
| حشو موصل | 1 | أنبوب |
| الرصاص الأرضي | 1 | النحاس، مع العروة |
| زنبرك ذو قوة ثابتة | 3 | لاتصال الدرع |
| العروات الطرفية | 3 | ضغط أو انسحب |
| مناديل التنظيف | 1 حزمة | |
| قماش جلخ | 1 | |
| دليل التثبيت | 1 |
تحتوي المجموعات أحادية النواة والداخلية على مكونات أقل. تختلف المحتويات الدقيقة حسب الطراز.
المفاتيح الكهربائية ذات الجهد المتوسط والوحدات الرئيسية الحلقية
محولات التوزيع ومحطات الحزمة الفرعية
صناديق فرع الكابلات وأعمدة التغذية
محطات فرعية داخلية وأعمدة خارجية
أنظمة تجميع الطاقة المتجددة (الشمسية، الرياح)
توزيع الطاقة للمحطات الصناعية
تحديث وإصلاح كابلات PILC أو XLPE الموجودة
مراجع المشروع النموذجية: نهايات كابلات XLPE ثلاثية النواة بقدرة 10 كيلو فولت لمزرعة طاقة شمسية بقدرة 2 ميجاوات في إسبانيا؛ نهايات أحادية النواة بقدرة 35 كيلو فولت لمصنع فولاذ في تركيا؛ نهايات داخلية ثلاثية النواة بقدرة 20 كيلو فولت لمركز بيانات في ألمانيا.
✅ فعالة من حيث التكلفة - تكلفة مواد وتركيب أقل من الانكماش البارد
✅ نطاق درجة حرارة واسع - -55 درجة مئوية إلى +125 درجة مئوية، مناسب للبيئات القاسية
✅ قوة عازلة عالية – ≥ 20 كيلو فولت/مم
✅ مثبط اللهب – إطفاء ذاتي (IEC 60332-1)
✅ مقاوم للأشعة فوق البنفسجية والطقس - مناسب للاستخدام الخارجي (مع سقائف الطقس)
✅ عمر خدمة يزيد عن 30 عامًا - موثوقية مثبتة على المدى الطويل
✅ متوافق مع كابلات LV وMV وHV - حتى 35 كيلو فولت
