إكسسوارات كابل الجهد العالي الحالي المباشر - وصف المنتج
نظرة عامة على سلسلة ملحقات الكابلات عالية الجهد العالي (المصنفة لـ ± 100kV إلى ± 500kV) تم تصميمها للتكامل السلس في أنظمة نقل التيار المباشر عالي الجهد (HVDC). تسهل هذه الملحقات اتصالات موثوقة بين كابلات الطاقة DC والبنية التحتية الحرجة مثل المحولات أو المفاتيح أو الخطوط العلوية. يضم تكنولوجيا الختم المتقدمة ، فهي تجمع بين الأداء الكهربائي المتفوق ، والتحكم في الإجهاد ، ومقاومة الرطوبة في حل قوي واحد. تم تصميم هذه الملحقات للبيئات القاسية ، وتوفر خصائص استثنائية لمكافحة التقدم ، ومكافحة الشيخوخة ، والانفجار ، مما يضمن الاستقرار على المدى الطويل عبر ظروف الشبكة المتنوعة.
المعايير
جميع المنتجات تمتثل للمعايير العالمية والصناعة الخاصة ، بما في ذلك: International: IEC 62895 (إكسسوارات كابل HVDC) ، IEEE 1523 National: GB/T 22078 (أنظمة الكابلات المقدمة من DC) اختبار روتيني ونوع صارم التحقق من صحة الامتثال لمتطلبات التشغيل والسلامة.
بناء
عزل متعدد الطبقات: البولي إيثيلين متشابك (XLPE) أو مطاط السيليكون لقوة العزل الكهربائي الأمثل.
التدريع الموصل: توزيع المجال الكهربائي الموحد لتقليل التفريغ الجزئي.
الختم المحكم: المفاصل ثلاثية الختم مع مواد EPDM/للبدول الحرارية للوقاية من الرطوبة والوقاية من دخول الغاز.
مكافحة الإجهاد: مكونات التكاثر الهندسي/الكهروستاتيكي المتكامل. مقاومة الانفجار:
العزل المعزز والسكن المتجه إلى اللهب (على سبيل المثال ، بوليمر مركب).
المعلمات الرئيسية
فئة الجهد: ± 100kv إلى ± 500kV (قابلة للتخصيص لأنظمة ± 800kV)
نطاق درجة الحرارة: -40 درجة مئوية إلى +90 درجة مئوية (التشغيلية) ، حتى +130 درجة مئوية (دائرة قصيرة)
دائرة نصف قطر الانحناء: cable -20x كابل OD (بعد التثبيت)
تصنيف الحماية: IP68 (الغاطسة) تمسك التيار القصير: 25KA/2S
محتوى المنتج

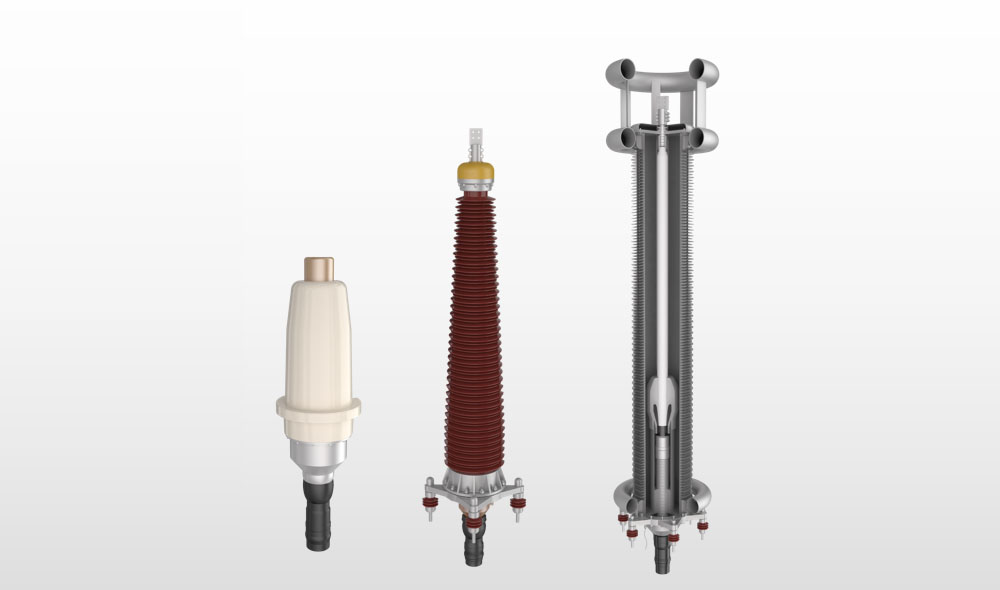

موصلات مستقيمة/مشتركة مستقيمة/مفصل (GIS أو معزول الهواء) ممرات متزايدة وبطانات عازلة مخاريط الإجهاد المُعزلة مسبقًا ومجموعات تركيب مجموعات التثبيت (KV) (kv). 1.8x الجهد المصنفة ، 30 دقيقة السعة (PF/M) ≤150 التفريغ الجزئي <5pc في 1.5x جهد الدائرة القصير الحالي 25KA لمدة 2 ثانية
سمات
الأداء الموحد: حماية كهربائية وميكانيكية وبيئية متكاملة. Corona Resistance: أقطاب الدرجات المتقدمة لقمع التفريغ الجزئي.
مرونة المناخ: الأسطح المقاومة للأشعة فوق البنفسجية ، مسعور للماء للتطبيقات الساحلية/الصحراوية.
سلامة الانفجار: التصميم غير القوي تحت ظروف الصدع.
التوصيل والتشغيل: الوحدات النمطية المسبقة قبل التجميع تقلل من وقت التثبيت بنسبة 40 ٪.
طلب
خطوط نقل HVDC (الأراضي/تحت البحر) تكامل الطاقة المتجددة (الرياح البحرية ، المزارع الشمسية) شبكات DC الصناعية (أنظمة المترو ، مراكز البيانات) مترابطة الشبكة عبر الحدود (مشاريع UHVDC)
التعبئة والشحن
التغليف: الصناديق المضادة للثبات ، مصحوبة الصدمة مع عبوات مجففة. وضع العلامات: باركود للتتبع ؛ جهد الجهد والوزن والتعامل مع الرموز المطبوعة. الامتثال: يجتمع IMDG/IATA للخدمات اللوجستية العالمية.
مهلة الرصاص: 4-8 أسابيع (قياسية) ، خيارات سريعة متاحة.
مُحسّن لـ: إكسسوارات كابل الجهد العالي الحالية ، وإنهاءات كابل HVDC ، وموصلات كابل DC ، و ± 500 كيلو فولت أنظمة الكابلات ، والملحقات المتوافقة مع IEC 62895.
