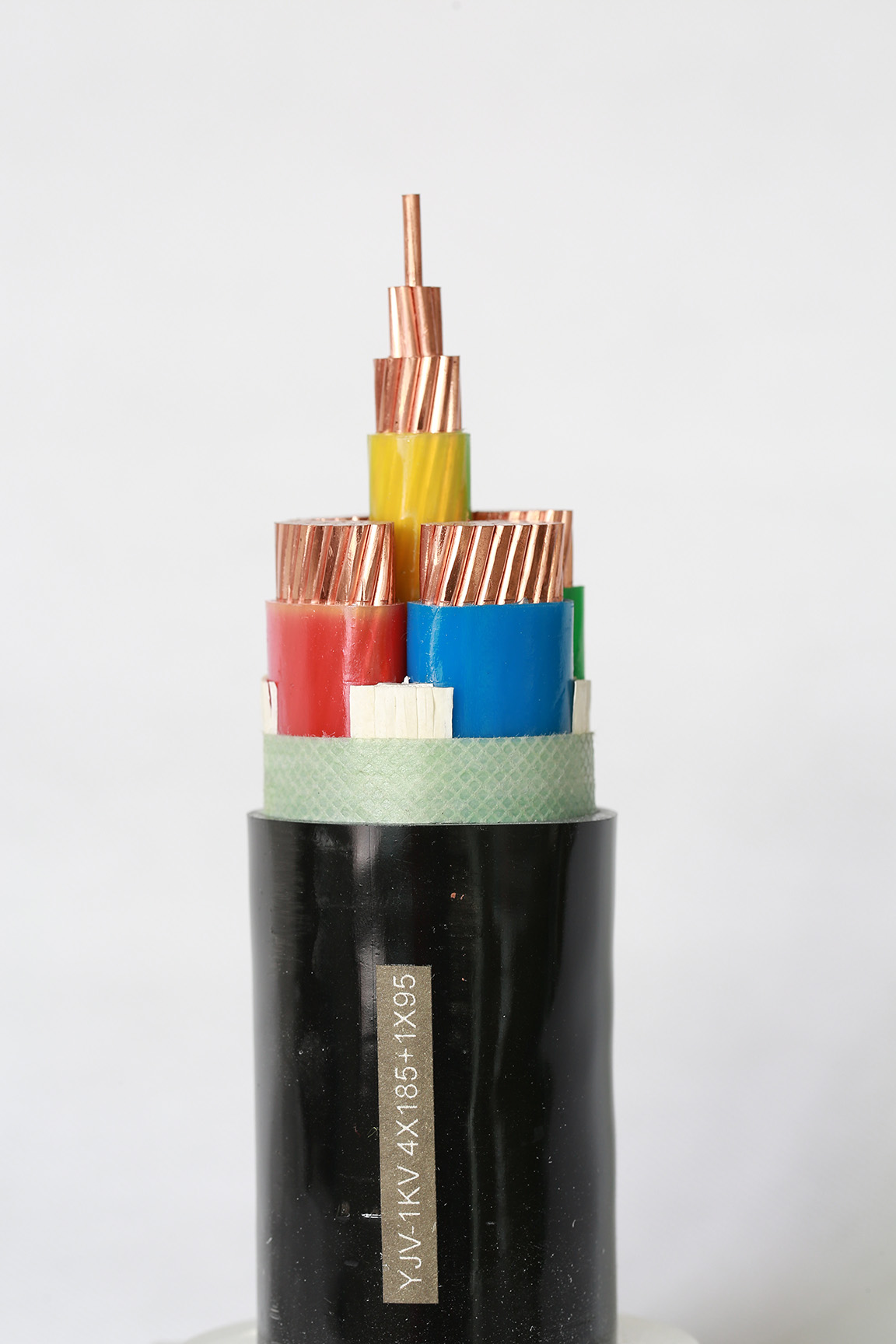

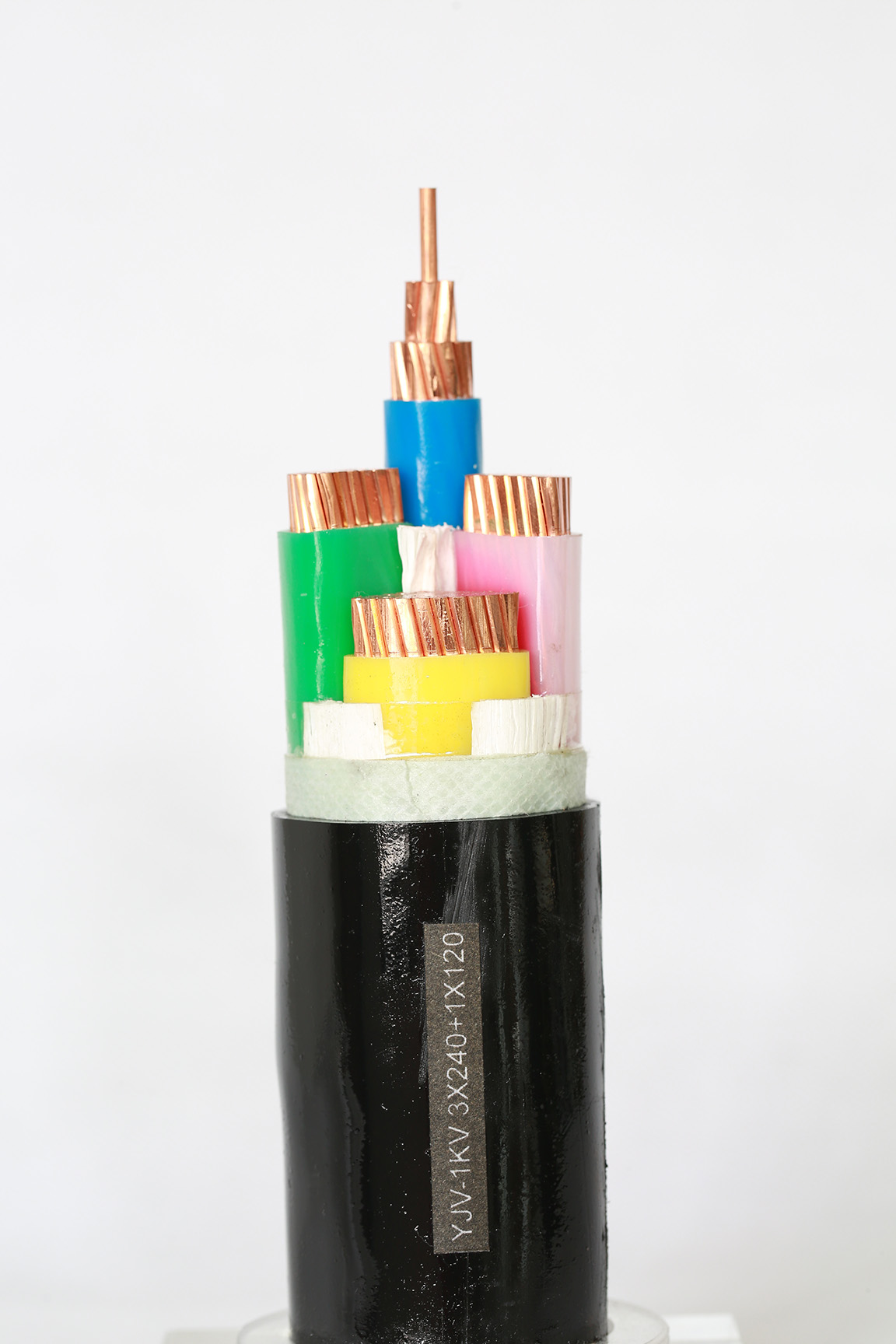

تم تصميم كابل الطاقة XLPE المدرع بسلك فولاذي 0.6 / 1 كيلو فولت لتوزيع الطاقة القوي والموثوق في التطبيقات الصناعية وتطبيقات البنية التحتية الصعبة. يتميز بموصل نحاسي عالي التوصيل وعزل XLPE (البولي إيثيلين المتقاطع)، مما يضمن أداءً كهربائيًا فائقًا وثباتًا حراريًا يصل إلى 90 درجة مئوية. يوفر عنصر الحماية الرئيسي - درع الأسلاك الفولاذية (SWA) - قوة ميكانيكية استثنائية، ويحمي الكابل من السحق والصدمات وأضرار القوارض، مما يجعله مثاليًا للدفن المباشر والتركيب تحت الأرض والاستخدام في حوامل الكابلات أو القنوات داخل المنشآت الصناعية وعمليات التعدين ومحطات المرافق الفرعية.
تم تصميم هذا الكابل عالي التحمل لشبكات الطاقة ذات الجهد المتوسط، ويتوافق مع المعايير الدولية مثل IEC 60502-1 وBS 5467، مما يضمن السلامة والمتانة في البيئات القاسية. يضمن بناءها موثوقية طويلة المدى لنقل الطاقة في الشبكات تحت الأرض، ومشاريع الطاقة المتجددة (مزارع الطاقة الشمسية/طاقة الرياح)، وإمدادات الطاقة في مواقع البناء.
| الكمية: | |
|---|---|
يعد كابل الطاقة عالي التحمل بقدرة 6 كيلو فولت المزود بموصل نحاسي وعزل XLPE، المحمي بتسليح الأسلاك الفولاذية (SWA) حلاً قويًا وموثوقًا لنقل الطاقة الكهربائية في البيئات الصعبة.
تم تصميم هذا الكابل خصيصًا لتطبيقات الجهد المتوسط حيث تعد القوة الميكانيكية والأداء الكهربائي والمتانة طويلة الأمد أمرًا بالغ الأهمية.
| أمثلة | القطاع |
|---|---|
| صناعي | توزيع الطاقة والتعدين والمرافق البتروكيماوية |
| شبكات الطاقة | الشبكات تحت الأرض، مغذيات المحطات الفرعية |
| الطاقة المتجددة | مزارع الطاقة الشمسية ومنشآت طاقة الرياح |
| بنية تحتية | الأنفاق والمطارات والسكك الحديدية |
| فائدة | المواد | المكونة |
|---|---|---|
| Conductor | النحاس عالي الموصلية | أداء كهربائي ممتاز |
| العزل | XLPE (البولي إيثيلين المتقاطع) | الاستقرار الحراري، قوة عازلة |
| درع | درع الأسلاك الفولاذية (SWA) | الحماية الميكانيكية ضد الصدمات والضغط وإجهاد الشد |
| الوصف | القياسي |
|---|---|
| إيك 60502-1 | كابلات الكهرباء ذات العزل المبثوق – 1 كيلو فولت إلى 30 كيلو فولت |
| إيك 60228 | موصلات الكابلات المعزولة |
| إيك 60332 | اختبارات انتشار اللهب العمودي |
| إيك 60754 | تطور الغاز أثناء الاحتراق (الغازات المسببة للتآكل/السامة) |
| إيك 60811 | طرق اختبار المواد العازلة/التغليفية |
| إيك 61034 | قياس كثافة الدخان |
| الوصف | القياسي |
|---|---|
| ايزو 9001 | نظم إدارة الجودة |
| المنطقة | القياسية |
|---|---|
| بس 5467 / بس 6622 | بريطانية |
| الدين فد 0276 | الألمانية |
| جيجابايت/ت 12706 | الصينية |
| إيي 48 | نهايات كابلات التيار المتردد |
جميع الاختبارات تجرى في مختبرات معتمدة. التقارير المتاحة:
اكتب تقارير الاختبار
تقارير الاختبار الروتيني
تقارير اختبار قبول المصنع
| ميزة | الميزة |
|---|---|
| موصل النحاس | الموصلية العالية والأداء الموثوق |
| العزل XLPE | الاستقرار الحراري، وحياة طويلة |
| درع من الأسلاك الفولاذية | الحماية الميكانيكية للبيئات القاسية |
| متوافقة مع اللجنة الكهروتقنية الدولية | القبول الدولي |
| شهادة الأيزو 9001 | جودة متسقة، وإمكانية التتبع |
3.6/6 (7.2) كيلو فولت ، XLPE معزول كابل طاقة مغمد
أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 19)
Conductor الاسمي منطقة | سمك العزل | سمك الغمد الخارجي | تقريبا. إجمالي قطر | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||
مم | مم | مم | مم | كجم/كم | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1،250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2150 | 1000 | 500 |
240 | 2.6 | 1.9 | 33 | 2770 | 1،250 | 500 |
300 | 2.8 | 2.0 | 35 | 3400 | 1500 | 500 |
400 | 3.0 | 2.1 | 39 | 4،280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5400 | 2،280 | 500 |
630 | 3.2 | 2.4 | 47 | 6830 | 2800 | 500 |
800 | 3.2 | 2.5 | 51 | 8،570 | 3400 | 400 |
1000 | 3.2 | 2.6 | 56 | 10،590 | 4،110 | 300 |
ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 20)
Conductor الاسمي منطقة | سمك العزل | سمك الغمد الخارجي | تقريبا. إجمالي قطر | تقريبا. وزن الكابل | الطول القياسي لكل طبل | |
نحاس | الألومنيوم | |||||
مم | مم | مم | مم | كجم/كم | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1،190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1560 | 1،080 | 500 |
35 | 2.5 | 2.2 | 40 | 1930 | 1،270 | 500 |
50 | 2.5 | 2.3 | 43 | 2،370 | 1480 | 500 |
70 | 2.5 | 2.4 | 47 | 3،110 | 1820 | 500 |
95 | 2.5 | 2.5 | 51 | 4000 | 2200 | 500 |
120 | 2.5 | 2.6 | 54 | 4،820 | 2550 | 500 |
150 | 2.5 | 2.7 | 58 | 5،770 | 2،970 | 500 |
185 | 2.5 | 2.8 | 61 | 6،960 | 3460 | 500 |
240 | 2.6 | 3.0 | 68 | 8،940 | 4340 | 400 |
300 | 2.8 | 3.2 | 73 | 10،980 | 5،190 | 300 |
400 | 3.0 | 3.5 | 81 | 13،820 | 6440 | 250 |
500 | 3.2 | 3.7 | 90 | 17،390 | 7،910 | 200 |
3.6/6 (7.2) كيلو فولت ، سلك عزل معزول كابل طاقة مغمد
أحادي النواة ، CU/XLPE/AWA/PVC عن طريق الفم/XLPE/AWA/PVC (الجدول 21)
Conductor الاسمي منطقة | سمك العزل | تقريبا سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1،350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1،670 | 1،080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1950 | 1200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2،270 | 1،350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2770 | 1620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3440 | 1930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4،120 | 2،210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5،250 | 2،820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6450 | 3،340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7،990 | 3،950 | 400 |
ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC (الجدول 22)
Conductor الاسمي منطقة | سمك العزل | تقريبا. تغطية داخلية سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2،310 | 2120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2600 | 2،290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3،080 | 2600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3،950 | 3،280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4530 | 3630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5،510 | 4،210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6660 | 4،860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7630 | 5،360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8800 | 6000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11500 | 6،670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13،480 | 8،870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15،920 | 10،130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21300 | 12،590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25090 | 15،610 | 200 |
3.6/6 (7.2) كيلو فولت ، XLPE شريط معزول كابل طاقة مغمد
أحادي النواة ، CU/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (الجدول 23)
Conductor الاسمي منطقة | سمك العزل | تقريبا. تغطية داخلية سماكة | درع سلك مقاس | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1،240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1820 | 1،080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2120 | 1200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2520 | 1،370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3،180 | 1،670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3،850 | 1950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4800 | 2،370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5،960 | 2،840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7،450 | 3،410 | 600 |
ثلاثة نواة ، CU/XLPE/STA/PVCOR AL/XLPE/STA/PVC (الجدول 24)
Conductor الاسمي منطقة | سمك العزل | تقريبا سماكة | حجم سلك الدروع | الخارجي غمد سماكة | تقريبا. القطر العام | تقريبا. وزن الكابل | معيار طول لكل طبل | |
نحاس | الألومنيوم | |||||||
مم | مم | مم | مم | مم | مم | كجم/كم | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1330 | 1،140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1،580 | 1،580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2،310 | 1،880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2760 | 2090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3،260 | 2،360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4،100 | 2،810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5،110 | 3،310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5،010 | 3،750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7،050 | 4،250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9،320 | 4،820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10530 | 5،920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12،730 | 6،940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16،620 | 9،240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20550 | 11،070 | 200 |
قائد النحاس:
الموصلية العالية لنقل الطاقة الفعال.
قوة ميكانيكية ممتازة ومتانة.
مناسبة للتطبيقات الشاقة.
عزل XLPE (البولي إيثيلين متشابك):
يوفر خصائص حرارية وكهربائية ممتازة.
مقاومة عالية للحرارة والمواد الكيميائية والرطوبة.
يعمل بكفاءة في درجات حرارة أعلى مقارنة بعزل PVC.
السلك الصلب درع:
يوفر حماية ميكانيكية متفوقة ضد الضغوط الخارجية ، مثل التأثير والسحق والتآكل.
يعزز متانة الكابل في البيئات القاسية ، بما في ذلك الإعدادات تحت الأرض أو الصناعية.
تصنيف الجهد:
مصممة لتطبيقات الجهد المتوسطة تصل إلى 6 كيلو فولت.
البناء الثقيل:
تم تصميمه لتحمل الظروف القاسية ، مما يجعلها مثالية للمنشآت الصناعية والتعدين والخارجية.
امتثال:
يلبي المعايير الدولية مثل IEC أو BS أو ASTM ، ضمان السلامة والموثوقية.
النباتات الصناعية: مناسبة لتوزيع الطاقة في المصانع ، المصافي ، والنباتات الكيميائية.
عمليات التعدين: مثالية للبيئات الوعرة مع الإجهاد الميكانيكي العالي.
المنشآت تحت الأرض: محمية من الرطوبة والأضرار الجسدية.
مشاريع الطاقة المتجددة: تستخدم في مزارع الرياح ومحطات الطاقة الشمسية لإرسال الطاقة الموثوقة.
مشاريع البنية التحتية: مناسبة لشبكات الطاقة والأنفاق ومواقع البناء.
المتانة العالية: يضمن Armouring الأسلاك الفولاذية الأداء طويل الأجل في الظروف الصعبة.
نقل الطاقة الفعال: موصل النحاس وعزل XLPE يقلل من فقدان الطاقة.
السلامة: يوفر عزل XLPE مقاومة ممتازة للدوائر القصيرة والأخطاء الكهربائية.
المرونة: يمكن استخدامها في التركيبات الثابتة أو حيث يكون الإجهاد الميكانيكي مصدر قلق.
تصنيف الجهد: 6 كيلو فولت (6000 فولت)
موصل مواد: النحاس (تقطعت بهم السبل من الفئة 2)
مادة العزل: XLPE (البولي إيثيلين متشابك)
درع: سلك الصلب درع (SWA)
غمد: PVC أو LSZH (منخفض الدخان الصفر الهالوجين) لحماية إضافية
نطاق درجة الحرارة: -20 درجة مئوية إلى +90 درجة مئوية (التشغيل)
المعايير: IEC 60502 أو BS 5467 أو ما يعادلها
التغليف القياسي: بكرات أو لفائف خشبية (طول 100 م - 5000 متر).
-الحماية: تغليف الرطوبة المقاوم ، المنصات المكملة بالصدمة.
- وضع العلامات: تصنيفات الجهد الواضحة والشهادات ورموز الدُفعات.
- امتثال الشحن: IEC 60228 للحماية الميكانيكية أثناء العبور.
