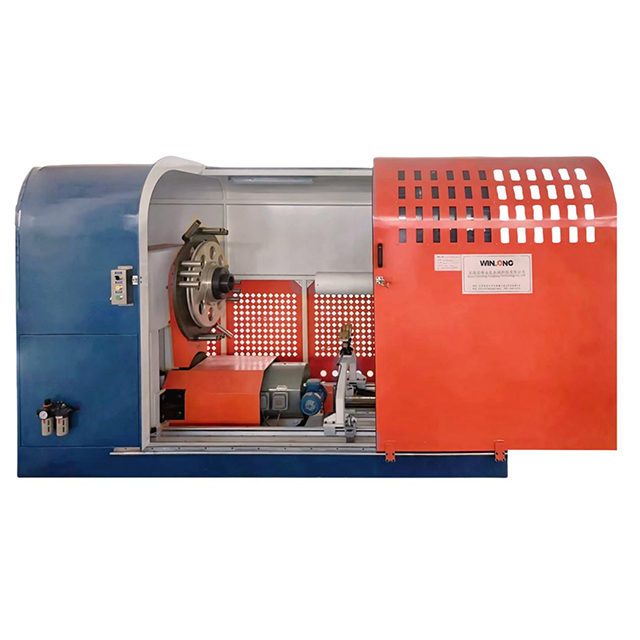

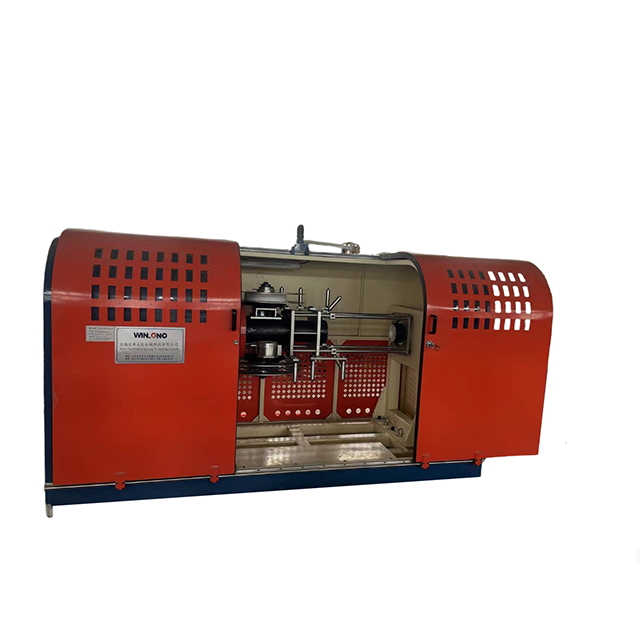

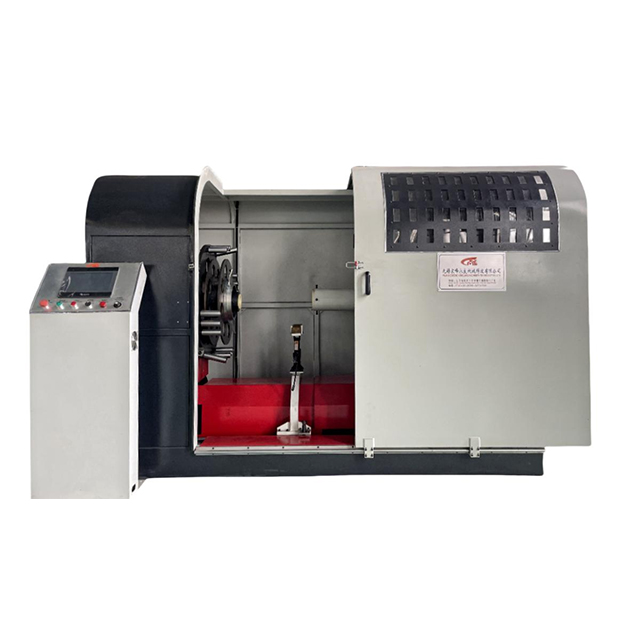

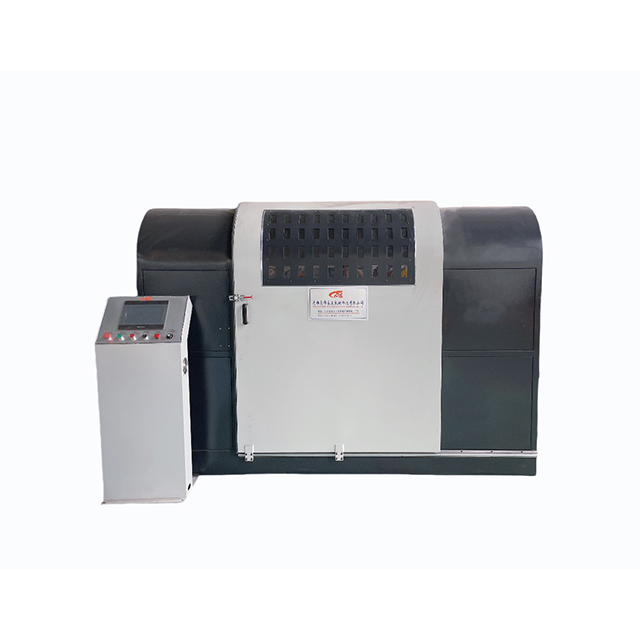

تم تصميم آلة التدريع الشريط النحاسية بواسطة Wuxi Chenfeng Yongliang Machinery Technology Co. ، Ltd للتطبيق عالي السرعة وعالي الدقة من التدريع النحاسي للكابلات. باستخدام المحاذاة الموجهة بالليزر والتحكم في التوتر الذي يحركه المؤازرة ، فإنه يحقق 1000 دورة في الدقيقة مع دقة موضعية 0.2 مم. تم تصميم هذا الجهاز لنقل الطاقة ، والاتصال بالبيانات ، وكابلات السيارات ، ويضمن سلامة حماية EMI/RFI مع تقليل نفايات المواد. معتمد لمعايير ISO 9001 و CE ، إنه حل مهم للكابلات التي تتطلب حماية كهرومغناطيسية قوية.
نقاط البيع الأساسية
1. المحاذاة الموجهة بالليزر : يضمن دقة ± 0.2 مم للتداخل في شريط النحاس السلس.
2. السيطرة على التوتر المؤازرة : يحافظ على توحيد التوتر ± 1 ٪ لمنع التجاعيد أو الفواصل.
3. التدريع عالي السرعة : ما يصل إلى 1000 دورة في الدقيقة للكابلات ذات القطر الكبير (حتى 1500 مم).
4. رؤوس التدريع المعيارية : أدوات سريعة swap لعرض الشريط من 10 مم إلى 50 مم.
5. كفاءة الطاقة : الفرامل التجديدية يقلل من استهلاك الطاقة بنسبة 25 ٪.

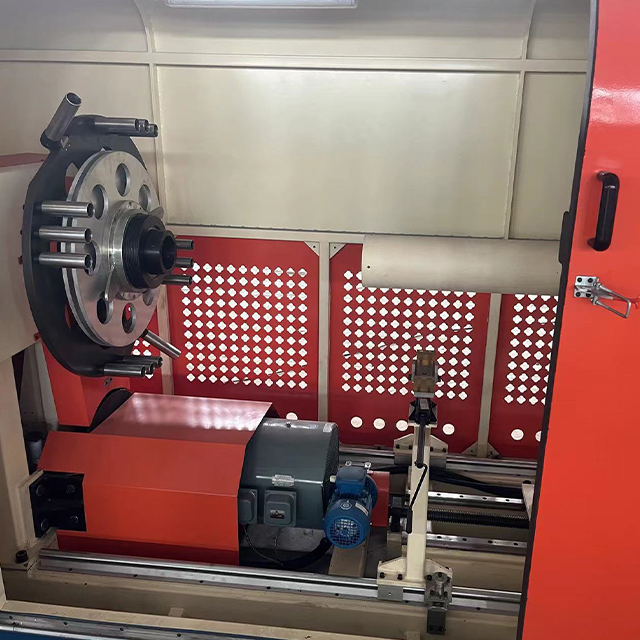

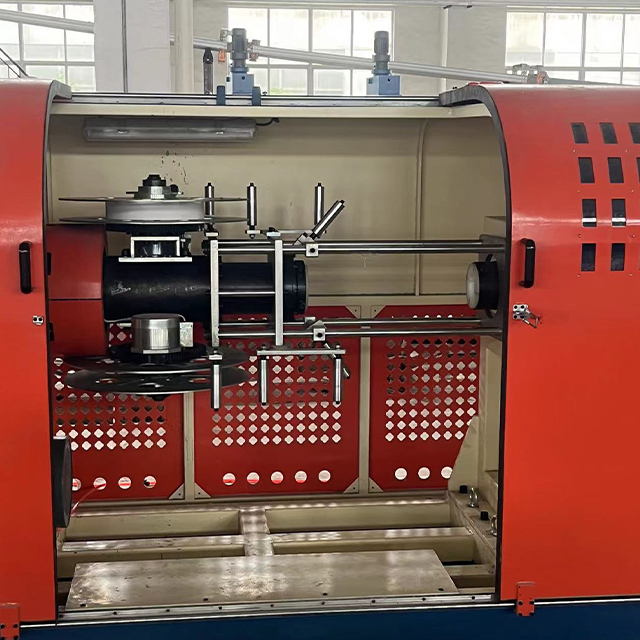

يطبق في الماكينة نظام المغزل الدوار شريط النحاس بدقة موجهة بالليزر ، مما يضمن تداخلًا ثابتًا لفعالية التدريع EMI. يقوم نظام الاسترخاء الذي يسيطر عليه المؤازرة بضبط التوتر ديناميكيًا لمطابقة سرعة الكابل ، والقضاء على الركود الشريط أو الكسر.
· توافق الشريط : يعالج الأشرطة النحاسية (سمك 0.05-0.2 مم) مع دعم لاصق/غير ملصق.
· التصميم المضاد للثبات : تحمي المكونات الآمنة ESD المواد الحساسة أثناء التشغيل عالي السرعة.
تقليل النفايات : محاذاة الدقة تقلل من نفايات تداخل الشريط بنسبة تصل إلى 15 ٪.
· واجهة HMI : شاشة تعمل باللمس مقاس 12 بوصة لمراقبة الوقت الفعلي لـ RPM والتوتر والمحاذاة.
· اتصال IoT : تكامل بروتوكول OPC UA لمشاركة البيانات في الوقت الفعلي مع أنظمة أتمتة المصنع.
· امتثال السلامة : توقف الطوارئ ، وحماية الحمل الزائد ، ومنطقة التدريع المرفقة بالكامل.
المعلمة | قيمة |
سرعة التدريع | ما يصل إلى 1000 دورة في الدقيقة |
نطاق عرض الشريط | 10mm - 50mm |
دقة المحاذاة | ± 0.2mm |
قوة المحرك | 55 كيلو وات (محرك الأقراص الرئيسي) ، 4 كيلوواط (سيرفو) |
سعة قطر الكابل | 50mm - 1500mm |
الشهادات | ISO 9001 ، CE |
